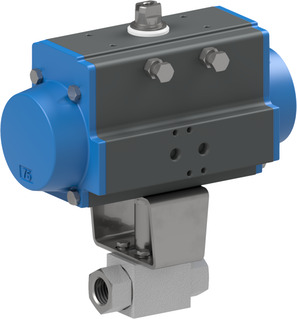

Kugleventil med pneumatisk drejedrev BA233-38-D0

Kugleventil med pneumatisk drejedrev BA233-38-D0

Kugleventil med pneumatisk drejedrev Serie BA233; Indvendigt gevind; Hus Galvaniseret stål; Kugle Stål; Pakninger POM/NBR; dobbeltvirkende aktuator; Styretryk 5,5...8bar; Medietemperatur -20...+100°C; til væsker; G 3/8"; Nominel diameter 10mm; Trykområde 0...500bar; Indbygningslængde 72mm; Aktuator PAD063

Indtast nr.: 84818081
Oprindelsesland: Italien
Vægt: 2.41 kg
Kort varenummer: BA23338D0
https://www.stasto.com/web/image/product.template/139675/image_1920?unique=bbc91d7

Kugelhahn mit Druckluftdrehantrieb Serie BA233; Innengewinde; Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+100°C; für Flüssigkeiten; G 3/8"; Nennweite 10mm; Druckbereich 0...500bar; Einbaulänge 72mm; Antrieb PAD063

315,10 € 315.1 EUR 315,10 €

price on request

  • Monteringsgrænseflade VDI/VDE 3845
  • Monteringsgrænseflade 2 VDI/VDE 3845
  • Ventilgrænseflade Namur
  • Indvendigt gevind
  • DN
  • Indbygningslængde
  • Stikbredde
  • Kontakttype
  • Udførelse
  • Spænding
  • Koblingseffekt
  • Trykområde
  • Kontaktmateriale
  • Husmaterial
  • Spole
  • Aktuator

Denne kombination eksistere ikke.

Tilgængelighed:
Kontakt os

Del

<<Abmessung>>
Indvendigt gevind G 3/8"
DN 10 mm
Indbygningslængde 72 mm
<<Druck>>
Trykområde 0...500 bar
<<Eigenschaften>>
Aktuator PAD063

Datablade, instruktioner, 3D-filer og certifikater...

På dit sprog
ZIP
Data Sheets
1
Datablad_Kugleventil med pneumatisk drejedrev Serie BA233_DA_DK.pdf
Download
CAD / 3D
1
CADSTEP_BA23338D0.stp
Download

ZIP
Datové listy
1
Datový list_kulový kohout s otočným pneumatickým pohonem série BA233_CS.pdf
Download

ZIP
Datenblätter
1
Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BA233_DE.pdf
Download

ZIP
Data Sheets
1
Δελτίο δεδομένων_Σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BA233_EL_GR.pdf
Download

ZIP
Data Sheets
1
Data sheet_Ball valve with pneumatic actuator Series BA233_EN.pdf
Download

ZIP
Data Sheets
1
Ficha técnica_Válvula de bola con actuador neumático rotativo Serie BA233_ES.pdf
Download

ZIP
Data Sheets
1
Tietolehti_Palloventtiili paineilmatoimisella kääntötoimilaitteella Sarja BA233_FI.pdf
Download

ZIP
Data Sheets
1
Fiche technique_Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BA233_FR.pdf
Download

ZIP
Data Sheets
1
Podatkovni list_Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BA233_HR.pdf
Download

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA233_HU.pdf
Download

ZIP
Data Sheets
1
Scheda tecnica_Valvola a sfera con attuatore pneumatico rotativo Serie BA233_IT.pdf
Download

ZIP
Data Sheets
1
Datablad_Kuleventil med pneumatisk roterende aktuator Serie BA233_NB_NO.pdf
Download

ZIP
Data Sheets
1
Datasheet_Kogelkraan met pneumatische draaiaandrijving Serie BA233_NL.pdf
Download

ZIP
Karty katalogowe
1
Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BA233_PL.pdf
Download

ZIP
Data Sheets
1
Fișă de date_Robinet cu bilă cu actuator rotativ pneumatic serie BA233_RO.pdf
Download

ZIP
Podatkovni listi
1
Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA233_SL.pdf
Download

ZIP
Data Sheets
1
Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BA233_SRLATIN.pdf
Download

ZIP
Data Sheets
1
Datablad_Kulventil med pneumatiskt vriddon Serie BA233_SV.pdf
Download
BA233-38-B x 1.0
Højtrykskugleventil BA233-38-B
Højtrykskugleventil Serie BA233; Indvendigt gevind; boret til montering af aktuator; Hus Galvaniseret stål; Kugle Stål; Pakninger POM/NBR; Medietemperatur -20...+100°C;; G 3/8"; Nominel diameter 10mm; Trykområde 0...500bar; Indbygningslængde 72mm; Flange ISO5211 F03; Firkant 9mm
Læg i kurv
Pneumatisk drejedrev PAD063
PAD063 x 1.0
Pneumatisk drejedrev PAD063
Pneumatisk drejedrev Serie PAD; ATEX II 2 G/D; dobbeltvirkende; Drejevinkel 90°; i henhold til ISO 5211/NAMUR; Arbejdsområde for driftstryk maks. 8bar; Diameter 63mm; Flange ISO5211 F05/F07; Indvendig firkanttap 14mm; Drejningsmoment ved 5,5 bar 36Nm
Læg i kurv
04806007007 x 1.0
04806007007
Opbygningsbord; Galvaniseret stål; Flange 1: F03/F04mm; Flange 2: F05; Højde 50mm; Opbygningsbord til RI3030
Læg i kurv
A4/223/96 x 1.0
A4/223/96
Bolt; 1.4305; Diameter 20mm; Bolthøjde 43mm; Udvendig firkantet tap 14mm; Udvendig firkanthøjde 15mm; Indvendig firkanttap 9mm; Indvendig firkanthøjde 10mm
