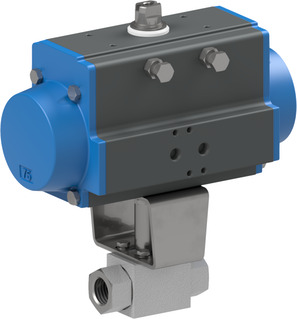

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BA233-38-D0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BA233-38-D0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BA233; Filetage femelle; Boîtier Acier galvanisé; Bille Acier; Joints d’étanchéité POM/NBR; actionneur double effet; Pression de pilotage 5,5...8bar; Température du fluide -20...+100°C; pour liquides; G 3/8"; Diamètre nominal 10mm; Plage de pression 0...500bar; Longueur de montage 72mm; Actionneur PAD063

Kugelhahn mit Druckluftdrehantrieb Serie BA233
Kugelhahn mit Druckluftdrehantrieb Serie BA233
Entrez le numéro : 84818081
Pays d'origine : Italie
Poids: 2.41 kg
Numéro d'article court : BA23338D0
https://www.stasto.com/web/image/product.template/139675/image_1920?unique=f13b99d

Kugelhahn mit Druckluftdrehantrieb Serie BA233; Innengewinde; Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+100°C; für Flüssigkeiten; G 3/8"; Nennweite 10mm; Druckbereich 0...500bar; Einbaulänge 72mm; Antrieb PAD063

315,10 € 315.1 EUR 315,10 €

price on request

  • Interface de montage VDI/VDE 3845
  • Interface de montage 2 VDI/VDE 3845
  • Interface de vanne Namur
  • Filetage femelle
  • DN
  • Longueur de construction
  • Largeur de connecteur
  • Type d’interrupteur
  • Version
  • Tension
  • Pouvoir de coupure
  • Plage de pression
  • Matériau de contact
  • Matériau du boîtier
  • Bobine
  • Actionneur

Cette combinaison n'existe pas.

Disponibilité:
Contactez-nous

Partager

<<Abmessung>>
Filetage femelle G 3/8"
DN 10 mm
Longueur de construction 72 mm
<<Druck>>
Plage de pression 0...500 bar
<<Eigenschaften>>
Actionneur PAD063

Fiches techniques, instructions, fichiers 3D et certificats...

Dans votre langue
ZIP
Data Sheets
1
Fiche technique_Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BA233_FR.pdf
Télécharger
CAD / 3D
1
CADSTEP_BA23338D0.stp
Télécharger

ZIP
Datové listy
1
Datový list_kulový kohout s otočným pneumatickým pohonem série BA233_CS.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Kugleventil med pneumatisk drejedrev Serie BA233_DA_DK.pdf
Télécharger

ZIP
Datenblätter
1
Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BA233_DE.pdf
Télécharger

ZIP
Data Sheets
1
Δελτίο δεδομένων_Σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BA233_EL_GR.pdf
Télécharger

ZIP
Data Sheets
1
Data sheet_Ball valve with pneumatic actuator Series BA233_EN.pdf
Télécharger

ZIP
Data Sheets
1
Ficha técnica_Válvula de bola con actuador neumático rotativo Serie BA233_ES.pdf
Télécharger

ZIP
Data Sheets
1
Tietolehti_Palloventtiili paineilmatoimisella kääntötoimilaitteella Sarja BA233_FI.pdf
Télécharger

ZIP
Data Sheets
1
Podatkovni list_Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BA233_HR.pdf
Télécharger

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA233_HU.pdf
Télécharger

ZIP
Data Sheets
1
Scheda tecnica_Valvola a sfera con attuatore pneumatico rotativo Serie BA233_IT.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Kuleventil med pneumatisk roterende aktuator Serie BA233_NB_NO.pdf
Télécharger

ZIP
Data Sheets
1
Datasheet_Kogelkraan met pneumatische draaiaandrijving Serie BA233_NL.pdf
Télécharger

ZIP
Karty katalogowe
1
Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BA233_PL.pdf
Télécharger

ZIP
Data Sheets
1
Fișă de date_Robinet cu bilă cu actuator rotativ pneumatic serie BA233_RO.pdf
Télécharger

ZIP
Podatkovni listi
1
Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA233_SL.pdf
Télécharger

ZIP
Data Sheets
1
Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BA233_SRLATIN.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Kulventil med pneumatiskt vriddon Serie BA233_SV.pdf
Télécharger
BA233-38-B x 1.0 pce.
Vanne à boisseau sphérique haute pression BA233-38-B
Vanne à boisseau sphérique haute pression Série BA233; Filetage femelle; percé pour montage d’actionneur; Boîtier Acier galvanisé; Bille Acier; Joints d’étanchéité POM/NBR; Température du fluide -20...+100°C;; G 3/8"; Diamètre nominal 10mm; Plage de pression 0...500bar; Longueur de montage 72mm; Bride ISO5211 F03; Carré 9mm
Actionneur rotatif pneumatique PAD063
PAD063 x 1.0 pce.
Actionneur rotatif pneumatique PAD063
Actionneur rotatif pneumatique Série PAD; ATEX II 2 G/D; double effet; Angle de rotation 90°; conformément à ISO 5211/NAMUR; Plage de pression de service max. 8bar; Diamètre 63mm; Bride ISO5211 F05/F07; Carré intérieur 14mm; Couple à 5,5 bar 36Nm
04806007007 x 1.0 pce.
04806007007
Table de montage; Acier galvanisé; Bride 1: F03/F04mm; Bride 2: F05; Hauteur 50mm; Table de montage pour RI3030
A4/223/96 x 1.0 pce.
A4/223/96
Goujon; 1.4305; Diamètre 20mm; Hauteur du goujon 43mm; Carré extérieur 14mm; Hauteur du carré extérieur 15mm; Carré intérieur 9mm; Hauteur du carré intérieur 10mm
