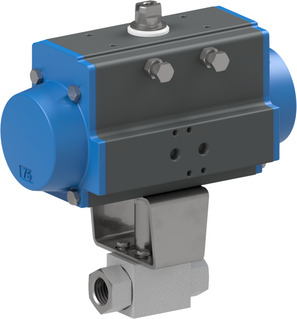

Kulventil med pneumatiskt vriddon BA233-38-D0

Kulventil med pneumatiskt vriddon BA233-38-D0

Kulventil med pneumatiskt vriddon Serie BA233; Invändig gänga; Hus Förzinkat stål; Kula Stål; Tätningar POM/NBR; dubbelverkande ställdon; Styrtryck 5,5...8bar; Medietemperatur -20...+100°C; för vätskor; G 3/8"; Nominell diameter 10mm; Tryckområde 0...500bar; Inbyggnadslängd 72mm; Drivdon PAD063

Ange nr.: 84818081
Ursprungsland: Italien
Vikt: 2.41 kg
Kort artikelnummer: BA23338D0
https://www.stasto.com/web/image/product.template/139675/image_1920?unique=bbc91d7

Kugelhahn mit Druckluftdrehantrieb Serie BA233; Innengewinde; Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+100°C; für Flüssigkeiten; G 3/8"; Nennweite 10mm; Druckbereich 0...500bar; Einbaulänge 72mm; Antrieb PAD063

315,10 € 315.1 EUR 315,10 €

price on request

  • Monteringsgränssnitt VDI/VDE 3845
  • Monteringsgränssnitt 2 VDI/VDE 3845
  • Ventilgränssnitt Namur
  • Invändig gänga
  • DN
  • Bygglängd
  • Kontaktbredd
  • Brytartyp
  • Utförande
  • Spänning
  • Brytförmåga
  • Tryckområde
  • Kontaktmaterial
  • Husmaterial
  • Spole
  • Drivdon

Kombinationen existerar inte.

Tillgänglighet:
Kontakta oss

Andel

<<Abmessung>>
Invändig gänga G 3/8"
DN 10 mm
Bygglängd 72 mm
<<Druck>>
Tryckområde 0...500 bar
<<Eigenschaften>>
Drivdon PAD063

Datablad, instruktioner, 3D-filer och certifikat...

På ditt språk
ZIP
Data Sheets
1
Datablad_Kulventil med pneumatiskt vriddon Serie BA233_SV.pdf
Ladda ner
CAD / 3D
1
CADSTEP_BA23338D0.stp
Ladda ner

ZIP
Datové listy
1
Datový list_kulový kohout s otočným pneumatickým pohonem série BA233_CS.pdf
Ladda ner

ZIP
Data Sheets
1
Datablad_Kugleventil med pneumatisk drejedrev Serie BA233_DA_DK.pdf
Ladda ner

ZIP
Datenblätter
1
Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BA233_DE.pdf
Ladda ner

ZIP
Data Sheets
1
Δελτίο δεδομένων_Σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BA233_EL_GR.pdf
Ladda ner

ZIP
Data Sheets
1
Data sheet_Ball valve with pneumatic actuator Series BA233_EN.pdf
Ladda ner

ZIP
Data Sheets
1
Ficha técnica_Válvula de bola con actuador neumático rotativo Serie BA233_ES.pdf
Ladda ner

ZIP
Data Sheets
1
Tietolehti_Palloventtiili paineilmatoimisella kääntötoimilaitteella Sarja BA233_FI.pdf
Ladda ner

ZIP
Data Sheets
1
Fiche technique_Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BA233_FR.pdf
Ladda ner

ZIP
Data Sheets
1
Podatkovni list_Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BA233_HR.pdf
Ladda ner

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA233_HU.pdf
Ladda ner

ZIP
Data Sheets
1
Scheda tecnica_Valvola a sfera con attuatore pneumatico rotativo Serie BA233_IT.pdf
Ladda ner

ZIP
Data Sheets
1
Datablad_Kuleventil med pneumatisk roterende aktuator Serie BA233_NB_NO.pdf
Ladda ner

ZIP
Data Sheets
1
Datasheet_Kogelkraan met pneumatische draaiaandrijving Serie BA233_NL.pdf
Ladda ner

ZIP
Karty katalogowe
1
Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BA233_PL.pdf
Ladda ner

ZIP
Data Sheets
1
Fișă de date_Robinet cu bilă cu actuator rotativ pneumatic serie BA233_RO.pdf
Ladda ner

ZIP
Podatkovni listi
1
Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA233_SL.pdf
Ladda ner

ZIP
Data Sheets
1
Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BA233_SRLATIN.pdf
Ladda ner
BA233-38-B x 1.0
Högtryckskulventil BA233-38-B
Högtryckskulventil Serie BA233; Invändig gänga; borrad för montering av manöverdon; Hus Förzinkat stål; Kula Stål; Tätningar POM/NBR; Medietemperatur -20...+100°C;; G 3/8"; Nominell diameter 10mm; Tryckområde 0...500bar; Inbyggnadslängd 72mm; Fläns ISO5211 F03; Fyrkant 9mm
Lägg i kundvagn
Pneumatisk vriddon PAD063
PAD063 x 1.0
Pneumatisk vriddon PAD063
Pneumatisk vriddon Serie PAD; ATEX II 2 G/D; dubbelverkande; Vridvinkel 90°; enligt ISO 5211/NAMUR; Arbetstryckområde max. 8bar; Diameter 63mm; Fläns ISO5211 F05/F07; Invändig fyrkant 14mm; Vridmoment vid 5,5 bar 36Nm
Lägg i kundvagn
04806007007 x 1.0
04806007007
Monteringsbord; Förzinkat stål; Fläns 1: F03/F04mm; Fläns 2: F05; Höjd 50mm; Monteringsbord för RI3030
Lägg i kundvagn
A4/223/96 x 1.0
A4/223/96
Bult; 1.4305; Diameter 20mm; Tapphöjd 43mm; Utvändig fyrkant 14mm; Utvändig fyrkantshöjd 15mm; Invändig fyrkant 9mm; Invändig fyrkantshöjd 10mm
