Ventiler, spjæld og skydeventiler – manuelle
Afspærringsskydeventil Serie C50
Hus Messing; Håndhjul Aluminium; Spindeltætning Grafit; Medietemperatur -10...+150°C; Trykområde 0...16bar
Grundversion
| Indvendigt gevind | DN | Indbygningslængde | Type | Rækkefølge |
|---|---|---|---|---|
| RP 1/2" | 13 mm | 42 mm | C50-1/2" | 27720000 |
| RP 3/4" | 16 mm | 46 mm | C50-3/4" | 27720001 |
| RP 1" | 23 mm | 50 mm | C50-1" | 27720002 |
| RP 1 1/4" | 28 mm | 55 mm | C50-11/4" | 27720003 |
| RP 1 1/2" | 33 mm | 60 mm | C50-11/2" | 27720004 |
| RP 2" | 45 mm | 67 mm | C50-2" | 27720005 |
| 1" NPT | 23 mm | 50 mm | C50-1"NPT | 27720006 |
Afspærringsventil Serie C81L
Hus Rødgods; Håndhjul Aluminium; Pakninger PTFE; Medietemperatur -10...+170°C; Trykområde 0...16bar
Grundversion
| Indvendigt gevind | DN | Indbygningslængde | Type | Rækkefølge |
|---|---|---|---|---|
| RP 1/2" | 15 mm | 50 mm | C81L-1/2" | 27730001 |
| RP 3/4" | 20 mm | 60 mm | C81L-3/4" | 27730002 |
| RP 1" | 25 mm | 70 mm | C81L-1" | 27730003 |
| RP 1 1/4" | 32 mm | 84 mm | C81L-11/4" | 27730004 |
| RP 1 1/2" | 40 mm | 90 mm | C81L-11/2" | 27730005 |
| RP 2" | 50 mm | 110 mm | C81L-2" | 27730006 |

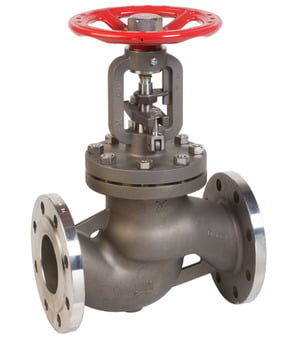

Afspærringsventil Serie GL119
PN16; Hus GG25; Sæde, Kegle, Spindel Rustfrit stål 1.4021; Håndhjul Stål; Stopfbokspakning Grafit; Returtætning; metaltætende tætning; stigende spindel; Hus lakeret RAL5013 (koboltblå) Tykkelse 40µm; Medietemperatur -10...+300°C; Trykområde 0...16bar
Grundversion
| DN | Indbygningslængde | Flange | Type | Rækkefølge |
|---|---|---|---|---|
| 15 mm | 130 mm | PN16 | GL119-15-W | 27740000 |
| 15 mm | 130 mm | PN16 | GL119-15-W-01 | 27740001 |
| 15 mm | 130 mm | PN16 | GL119-15-W-013C | 27740002 |
| 20 mm | 150 mm | PN16 | GL119-20-W | 27740003 |
| 25 mm | 160 mm | PN16 | GL119-25-W | 27740004 |
| 32 mm | 180 mm | PN16 | GL119-32-W | 27740005 |
| 40 mm | 200 mm | PN16 | GL119-40-W | 27740006 |
