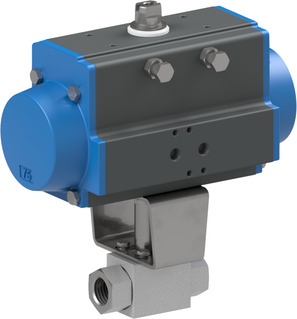

Kulventil med pneumatiskt vriddon BA233-14-D0

Kulventil med pneumatiskt vriddon BA233-14-D0

Kulventil med pneumatiskt vriddon Serie BA233; Invändig gänga; Hus Förzinkat stål; Kula Stål; Tätningar POM/NBR; dubbelverkande ställdon; Styrtryck 5,5...8bar; Medietemperatur -20...+100°C; för vätskor; G 1/4"; Nominell diameter 6mm; Tryckområde 0...500bar; Inbyggnadslängd 69mm; Drivdon PAD063

Kugelhahn mit Druckluftdrehantrieb Serie BA233
Kugelhahn mit Druckluftdrehantrieb Serie BA233
Ange nr.: 84818081
Ursprungsland: Tyskland Made in Europe
Vikt: 2.48 kg
Kort artikelnummer: BA23314D0
https://www.stasto.com/web/image/product.template/139674/image_1920?unique=8cc39bb

Kugelhahn mit Druckluftdrehantrieb Serie BA233; Innengewinde; Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+100°C; für Flüssigkeiten; G 1/4"; Nennweite 6mm; Druckbereich 0...500bar; Einbaulänge 69mm; Antrieb PAD063

420,90 € 420.9 EUR 420,90 €

price on request

exkl. moms
  • Monteringsgränssnitt VDI/VDE 3845
  • Monteringsgränssnitt 2 VDI/VDE 3845
  • Ventilgränssnitt Namur
  • Invändig gänga
  • DN
  • Bygglängd
  • Kontaktbredd
  • Brytartyp
  • Utförande
  • Spänning
  • Brytförmåga
  • Tryckområde
  • Kontaktmaterial
  • Husmaterial
  • Spole
  • Drivdon

Kombinationen existerar inte.

Tillgänglighet:
See availability
Kontakta oss

Tekniska specifikationer

Tryckområde 0...500 bar
DN 6 mm
Bygglängd 69 mm
Invändig gänga G 1/4"
Dokument
Datablad, ritningar och CAD-filer
Tryckområde 0...500 bar
DN 6 mm
Bygglängd 69 mm
Invändig gänga G 1/4"

BA233-14-D0

Dokument

1 Dokument 18 Språk

Czech / Čeština
ZIP

Datablad

1
Danish / Dansk
ZIP

Datablad

1
German / Deutsch
ZIP

Datablad

1
Greek / Ελληνικά
ZIP

Datablad

1
English
ZIP

Datablad

1
Spanish / Español
ZIP

Datablad

1
Finnish / Suomi
ZIP

Datablad

1
French / Français
ZIP

Datablad

1
Croatian / hrvatski jezik
ZIP

Datablad

1
Hungarian / Magyar
ZIP

Datablad

1
Italian / Italiano
ZIP

Datablad

1
Norwegian Bokmål / Norsk bokmål
ZIP

Datablad

1
Dutch / Nederlands
ZIP

Datablad

1
Polish / Język polski
ZIP

Datablad

1
Romanian / română
ZIP

Datablad

1
Slovenian / slovenščina
ZIP

Datablad

1
Serbian (Latin) / srpski
ZIP

Datablad

1
Swedish / Svenska
ZIP

Datablad

1
BA233-14-B x 1.0 st.
Högtryckskulventil BA233-14-B
Högtryckskulventil Serie BA233; Invändig gänga; borrad för montering av manöverdon; Hus Förzinkat stål; Kula Stål; Tätningar POM/NBR; Medietemperatur -20...+100°C; Fläns Bultcirkel 36mm, Avstånd mellan monteringshålen 18x31,2mm; Fyrkant 9mm; G 1/4"; Nominell diameter 6mm; Tryckområde 0...500bar; Inbyggnadslängd 69mm
Pneumatisk vriddon PAD063
PAD063 x 1.0 st.
Pneumatisk vriddon PAD063
Pneumatisk vriddon Serie PAD; ATEX II 2 G/D; dubbelverkande; Vridvinkel 90°; enligt ISO 5211/NAMUR; Arbetstryckområde max. 8bar; Diameter 63mm; Fläns ISO5211 F05/F07; Invändig fyrkant 14mm; Vridmoment vid 5,5 bar 36Nm
MBNS0503-30 x 1.0 st.
MBNS0503-30
Monteringsbord; Förzinkat stål; Fläns 1 F05; Fläns 2 F03 30°; Höjd 60mm
A4/223/96 x 1.0 st.
A4/223/96
Bult; 1.4305; Diameter 20mm; Tapphöjd 43mm; Utvändig fyrkant 14mm; Utvändig fyrkantshöjd 15mm; Invändig fyrkant 9mm; Invändig fyrkantshöjd 10mm
