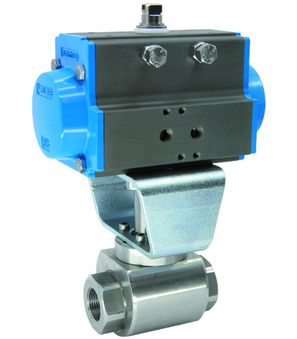

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BAK1-003-SSKV-D0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BAK1-003-SSKV-D0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BAK1; Filetage femelle; Boîtier, Bille 1.4571; Joints d’étanchéité PEEK/FKM; actionneur double effet; Pression de pilotage 5,5...8bar; Température du fluide -10...+100°C; pour gaz neutres; G 3/8"; Diamètre nominal 10mm; Plage de pression 0-400bar; Longueur de montage 73mm; Actionneur PAD063

Entrez le numéro : 84818081
Pays d'origine : Allemagne
Poids: 3.82 kg
Numéro d'article court : BAK1003SSKVD0
https://www.stasto.com/web/image/product.template/87961/image_1920?unique=bcfc56d

Kugelhahn mit Druckluftdrehantrieb Serie BAK1; Innengewinde; Gehäuse, Kugel 1.4571; Dichtungen PEEK/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+100°C; für neutrale Gase; G 3/8"; Nennweite 10mm; Druckbereich 0-400bar; Einbaulänge 73mm; Antrieb PAD063

999 .999,00 € 999999.0 EUR 999 .999,00 €

Sur demande

  • Filetage femelle
  • DN
  • Longueur de construction
  • Plage de pression
  • Actionneur
  • Marque

Cette combinaison n'existe pas.

Disponibilité:
Contactez-nous

Partager

<<Abmessung>>
Filetage femelle G 3/8"
DN 10 mm
Longueur de construction 73 mm
<<Druck>>
Plage de pression 0...400 bar
<<Eigenschaften>>
Actionneur PAD063
Others
Marque STASTO

Fiches techniques, instructions, fichiers 3D et certificats...

Dans votre langue
ZIP
Data Sheets
1
Fiche technique_Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BAH1-SSKV-D0_FR.pdf
Télécharger
CAD / 3D
1
CADSTEP_BAK1003SSKVD0.stp
Télécharger

ZIP
Datové listy
1
Datový list_kulový kohout s otočným pneumatickým pohonem série BAH1-SSKV-D0_CS.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Kugleventil med pneumatisk drejedrev Serie BAH1-SSKV-D0_DA_DK.pdf
Télécharger

ZIP
Datenblätter
1
Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BAH1-SSKV-D0_DE.pdf
Télécharger

ZIP
Data Sheets
1
Δελτίο δεδομένων_Σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BAH1-SSKV-D0_EL_GR.pdf
Télécharger

ZIP
Data Sheets
1
Data sheet_Ball valve with pneumatic actuator Series BAH1-SSKV-D0_EN.pdf
Télécharger

ZIP
Data Sheets
1
Ficha técnica_Válvula de bola con actuador neumático rotativo Serie BAH1-SSKV-D0_ES.pdf
Télécharger

ZIP
Data Sheets
1
Tietolehti_Palloventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAH1-SSKV-D0_FI.pdf
Télécharger

ZIP
Data Sheets
1
Podatkovni list_Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAH1-SSKV-D0_HR.pdf
Télécharger

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAH1-SSKV-D0_HU.pdf
Télécharger

ZIP
Data Sheets
1
Scheda tecnica_Valvola a sfera con attuatore pneumatico rotativo Serie BAH1-SSKV-D0_IT.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Kuleventil med pneumatisk roterende aktuator Serie BAH1-SSKV-D0_NB_NO.pdf
Télécharger

ZIP
Data Sheets
1
Datasheet_Kogelkraan met pneumatische draaiaandrijving Serie BAH1-SSKV-D0_NL.pdf
Télécharger

ZIP
Karty katalogowe
1
Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BAH1-SSKV-D0_PL.pdf
Télécharger

ZIP
Data Sheets
1
Fișă de date_Robinet cu bilă cu actuator rotativ pneumatic serie BAH1-SSKV-D0_RO.pdf
Télécharger

ZIP
Podatkovni listi
1
Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAH1-SSKV-D0_SL.pdf
Télécharger

ZIP
Data Sheets
1
Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BAH1-SSKV-D0_SRLATIN.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Kulventil med pneumatiskt vriddon Serie BAH1-SSKV-D0_SV.pdf
Télécharger
RKH-G3/8-104465G-DFA x 1.0 pce.
RKH-G3/8-104465G-DFA
Robinet à boisseau sphérique avec couvercle p. actionneur F03-SW9 PN 350, filetage f/f, 3/8", DN10, corps 1.4571 étanchéité PEEK/FKM, p. gaz neutres
Actionneur rotatif pneumatique PAD063
PAD063 x 1.0 pce.
Actionneur rotatif pneumatique PAD063
Actionneur rotatif pneumatique Série PAD; ATEX II 2 G/D; double effet; Angle de rotation 90°; conformément à ISO 5211/NAMUR; Plage de pression de service max. 8bar; Diamètre 63mm; Bride ISO5211 F05/F07; Carré intérieur 14mm; Couple à 5,5 bar 36Nm
04806007007 x 1.0 pce.
04806007007
Table de montage; Acier galvanisé; Bride 1: F03/F04mm; Bride 2: F05; Hauteur 50mm; Table de montage pour RI3030
A4/457/04 x 1.0 pce.
A4/457/04
Goujon; 1.4305; Diamètre 20mm; Hauteur du goujon 47mm; Carré extérieur 14mm; Hauteur du carré extérieur 13mm; Carré intérieur 9mm; Hauteur du carré intérieur 8mm
