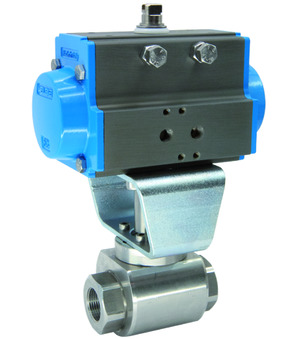

Kulventil med pneumatiskt vriddon BAK1-003-SSKV-D0

Kulventil med pneumatiskt vriddon BAK1-003-SSKV-D0

Kulventil med pneumatiskt vriddon Serie BAK1; Invändig gänga; Hus, Kula 1.4571; Tätningar PEEK/FKM; dubbelverkande ställdon; Styrtryck 5,5...8bar; Medietemperatur -10...+100°C; för neutrala gaser; G 3/8"; Nominell diameter 10mm; Tryckområde 0-400bar; Inbyggnadslängd 73mm; Drivdon PAD063

Ange nr.: 84818081
Ursprungsland: Tyskland
Vikt: 3.82 kg
Kort artikelnummer: BAK1003SSKVD0
https://www.stasto.com/web/image/product.template/87961/image_1920?unique=c27975c

Kugelhahn mit Druckluftdrehantrieb Serie BAK1; Innengewinde; Gehäuse, Kugel 1.4571; Dichtungen PEEK/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+100°C; für neutrale Gase; G 3/8"; Nennweite 10mm; Druckbereich 0-400bar; Einbaulänge 73mm; Antrieb PAD063

999 999,00 € 999999.0 EUR 999 999,00 €

På begäran

  • Invändig gänga
  • DN
  • Bygglängd
  • Tryckområde
  • Drivdon

Kombinationen existerar inte.

Tillgänglighet:
Kontakta oss

Andel

<<Abmessung>>
Invändig gänga G 3/8"
DN 10 mm
Bygglängd 73 mm
<<Druck>>
Tryckområde 0...400 bar
<<Eigenschaften>>
Drivdon PAD063

Datablad, instruktioner, 3D-filer och certifikat...

På ditt språk
ZIP
Data Sheets
1
Datablad_Kulventil med pneumatiskt vriddon Serie BAH1-SSKV-D0_SV.pdf
Ladda ner
CAD / 3D
1
CADSTEP_BAK1003SSKVD0.stp
Ladda ner

ZIP
Datové listy
1
Datový list_kulový kohout s otočným pneumatickým pohonem série BAH1-SSKV-D0_CS.pdf
Ladda ner

ZIP
Data Sheets
1
Datablad_Kugleventil med pneumatisk drejedrev Serie BAH1-SSKV-D0_DA_DK.pdf
Ladda ner

ZIP
Datenblätter
1
Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BAH1-SSKV-D0_DE.pdf
Ladda ner

ZIP
Data Sheets
1
Δελτίο δεδομένων_Σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BAH1-SSKV-D0_EL_GR.pdf
Ladda ner

ZIP
Data Sheets
1
Data sheet_Ball valve with pneumatic actuator Series BAH1-SSKV-D0_EN.pdf
Ladda ner

ZIP
Data Sheets
1
Ficha técnica_Válvula de bola con actuador neumático rotativo Serie BAH1-SSKV-D0_ES.pdf
Ladda ner

ZIP
Data Sheets
1
Tietolehti_Palloventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAH1-SSKV-D0_FI.pdf
Ladda ner

ZIP
Data Sheets
1
Fiche technique_Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BAH1-SSKV-D0_FR.pdf
Ladda ner

ZIP
Data Sheets
1
Podatkovni list_Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAH1-SSKV-D0_HR.pdf
Ladda ner

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAH1-SSKV-D0_HU.pdf
Ladda ner

ZIP
Data Sheets
1
Scheda tecnica_Valvola a sfera con attuatore pneumatico rotativo Serie BAH1-SSKV-D0_IT.pdf
Ladda ner

ZIP
Data Sheets
1
Datablad_Kuleventil med pneumatisk roterende aktuator Serie BAH1-SSKV-D0_NB_NO.pdf
Ladda ner

ZIP
Data Sheets
1
Datasheet_Kogelkraan met pneumatische draaiaandrijving Serie BAH1-SSKV-D0_NL.pdf
Ladda ner

ZIP
Karty katalogowe
1
Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BAH1-SSKV-D0_PL.pdf
Ladda ner

ZIP
Data Sheets
1
Fișă de date_Robinet cu bilă cu actuator rotativ pneumatic serie BAH1-SSKV-D0_RO.pdf
Ladda ner

ZIP
Podatkovni listi
1
Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAH1-SSKV-D0_SL.pdf
Ladda ner

ZIP
Data Sheets
1
Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BAH1-SSKV-D0_SRLATIN.pdf
Ladda ner
Pneumatisk vriddon PAD063
PAD063 x 1.0
Pneumatisk vriddon PAD063
Pneumatisk vriddon Serie PAD; ATEX II 2 G/D; dubbelverkande; Vridvinkel 90°; enligt ISO 5211/NAMUR; Arbetstryckområde max. 8bar; Diameter 63mm; Fläns ISO5211 F05/F07; Invändig fyrkant 14mm; Vridmoment vid 5,5 bar 36Nm
Lägg i kundvagn
04806007007 x 1.0
04806007007
Monteringsbord; Förzinkat stål; Fläns 1: F03/F04mm; Fläns 2: F05; Höjd 50mm; Monteringsbord för RI3030
Lägg i kundvagn
A4/457/04 x 1.0
A4/457/04
Bult; 1.4305; Diameter 20mm; Tapphöjd 47mm; Utvändig fyrkant 14mm; Utvändig fyrkantshöjd 13mm; Invändig fyrkant 9mm; Invändig fyrkantshöjd 8mm
