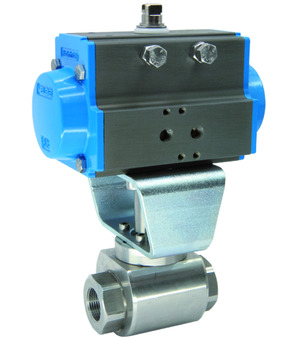

Palloventtiili paineilmatoimisella kääntötoimilaitteella BAK1-003-SSKV-D0

Palloventtiili paineilmatoimisella kääntötoimilaitteella BAK1-003-SSKV-D0

Palloventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAK1; Sisäkierre; Runko, Palloventtiili 1.4571; Tiivisteet PEEK/FKM; kaksitoiminen toimilaite; Ohjauspaine 5,5...8bar; Väliaineen lämpötila -10...+100°C; neutraaleille kaasuille; G 3/8"; Nimellishalkaisija 10mm; Painealue 0-400bar; Asennuspituus 73mm; Toimilaite PAD063

Syötä numero: 84818081
Alkuperämaa: Saksa
Paino: 3.82 kg
Lyhyt tuotenumero: BAK1003SSKVD0
https://www.stasto.com/web/image/product.template/87961/image_1920?unique=bcfc56d

Kugelhahn mit Druckluftdrehantrieb Serie BAK1; Innengewinde; Gehäuse, Kugel 1.4571; Dichtungen PEEK/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+100°C; für neutrale Gase; G 3/8"; Nennweite 10mm; Druckbereich 0-400bar; Einbaulänge 73mm; Antrieb PAD063

999 999,00 € 999999.0 EUR 999 999,00 €

Pyynnöstä

  • Sisäkierre
  • DN
  • Asennuspituus
  • Painealue
  • Toimilaite
  • Merkki

Tätä yhdistelmää ei ole olemassa.

Saatavuus:
Ota yhteyttä

Jaa

<<Abmessung>>
Sisäkierre G 3/8"
DN 10 mm
Asennuspituus 73 mm
<<Druck>>
Painealue 0...400 bar
<<Eigenschaften>>
Toimilaite PAD063
Others
Merkki STASTO

Tietolomakkeet, ohjeet, 3D-tiedostot ja sertifikaatit...

Sinun kielelläsi
ZIP
Data Sheets
1
Tietolehti_Palloventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAH1-SSKV-D0_FI.pdf
Lataa
CAD / 3D
1
CADSTEP_BAK1003SSKVD0.stp
Lataa

ZIP
Datové listy
1
Datový list_kulový kohout s otočným pneumatickým pohonem série BAH1-SSKV-D0_CS.pdf
Lataa

ZIP
Data Sheets
1
Datablad_Kugleventil med pneumatisk drejedrev Serie BAH1-SSKV-D0_DA_DK.pdf
Lataa

ZIP
Datenblätter
1
Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BAH1-SSKV-D0_DE.pdf
Lataa

ZIP
Data Sheets
1
Δελτίο δεδομένων_Σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BAH1-SSKV-D0_EL_GR.pdf
Lataa

ZIP
Data Sheets
1
Data sheet_Ball valve with pneumatic actuator Series BAH1-SSKV-D0_EN.pdf
Lataa

ZIP
Data Sheets
1
Ficha técnica_Válvula de bola con actuador neumático rotativo Serie BAH1-SSKV-D0_ES.pdf
Lataa

ZIP
Data Sheets
1
Fiche technique_Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BAH1-SSKV-D0_FR.pdf
Lataa

ZIP
Data Sheets
1
Podatkovni list_Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAH1-SSKV-D0_HR.pdf
Lataa

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAH1-SSKV-D0_HU.pdf
Lataa

ZIP
Data Sheets
1
Scheda tecnica_Valvola a sfera con attuatore pneumatico rotativo Serie BAH1-SSKV-D0_IT.pdf
Lataa

ZIP
Data Sheets
1
Datablad_Kuleventil med pneumatisk roterende aktuator Serie BAH1-SSKV-D0_NB_NO.pdf
Lataa

ZIP
Data Sheets
1
Datasheet_Kogelkraan met pneumatische draaiaandrijving Serie BAH1-SSKV-D0_NL.pdf
Lataa

ZIP
Karty katalogowe
1
Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BAH1-SSKV-D0_PL.pdf
Lataa

ZIP
Data Sheets
1
Fișă de date_Robinet cu bilă cu actuator rotativ pneumatic serie BAH1-SSKV-D0_RO.pdf
Lataa

ZIP
Podatkovni listi
1
Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAH1-SSKV-D0_SL.pdf
Lataa

ZIP
Data Sheets
1
Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BAH1-SSKV-D0_SRLATIN.pdf
Lataa

ZIP
Data Sheets
1
Datablad_Kulventil med pneumatiskt vriddon Serie BAH1-SSKV-D0_SV.pdf
Lataa
RKH-G3/8-104465G-DFA x 1.0 kpl.
RKH-G3/8-104465G-DFA
Palloventtiili kannella toimilaitteelle F03-SW9 PN 350, kierre i/i, 3/8", DN10, runko 1.4571 tiiviste PEEK/FKM, neutraaleille kaasuille
Pneumaattinen kääntötoimilaite PAD063
PAD063 x 1.0 kpl.
Pneumaattinen kääntötoimilaite PAD063
Pneumaattinen kääntötoimilaite Sarja PAD; ATEX II 2 G/D; kaksitoiminen; Kääntökulma 90°; mukaisesti ISO 5211/NAMUR; Käyttöpainealue maks. 8bar; Halkaisija 63mm; Laippa ISO5211 F05/F07; sisäneliökantti 14mm; Vääntömomentti 5,5 barin paineella 36Nm
04806007007 x 1.0 kpl.
04806007007
Asennuspöytä; Sinkitty teräs; Laippa 1: F03/F04mm; Laippa 2: F05; Korkeus 50mm; Asennuspöytä varten RI3030
A4/457/04 x 1.0 kpl.
A4/457/04
Pultti; 1.4305; Halkaisija 20mm; Pulttikorkeus 47mm; Ulkopuolinen neliöakseli 14mm; Ulkoneliön korkeus 13mm; sisäneliökantti 9mm; Sisäneliön korkeus 8mm
