Pneumatik / Vejventiler mekanisk betjent

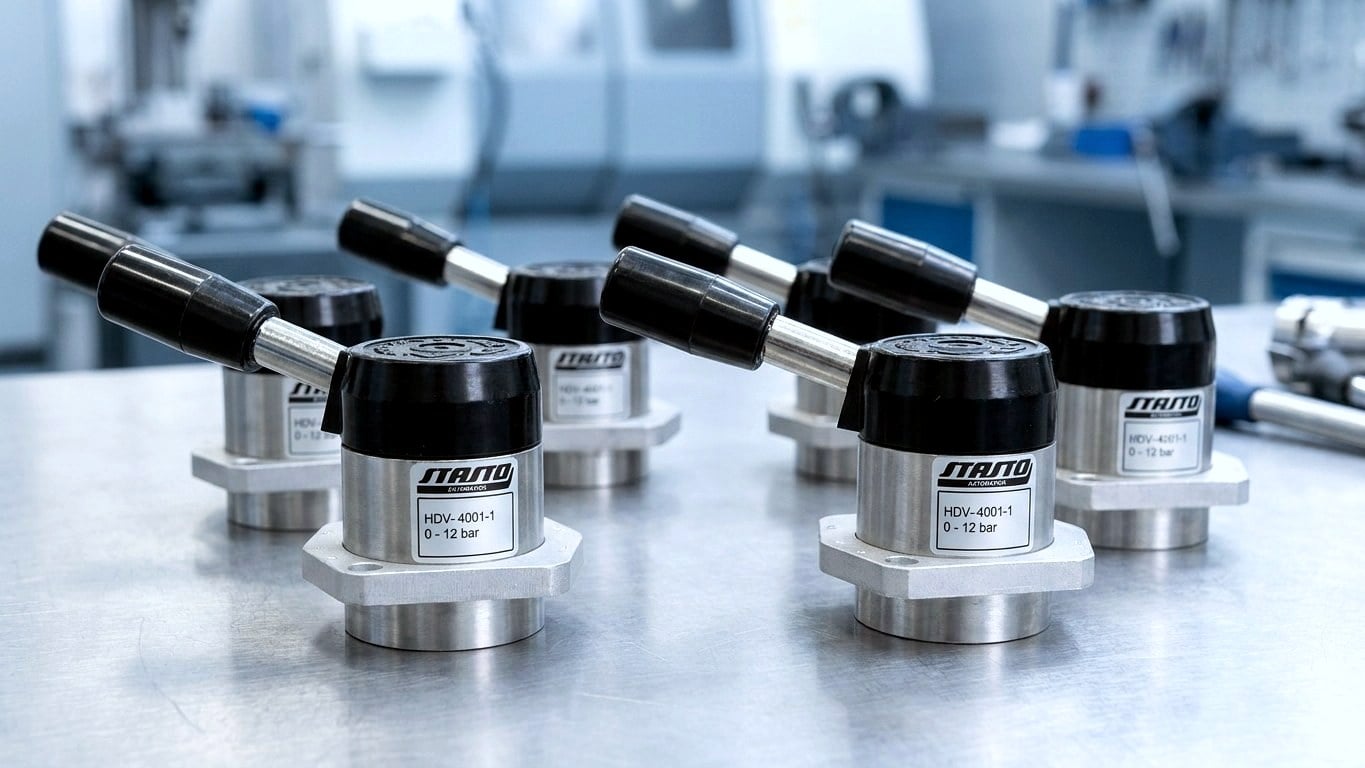

Drejeskyderventiler – manuelt betjente pneumatikventiler
Drejeskyderventiler styrer trykluft rent mekanisk: Operatøren drejer håndgrebet, og drejeskyderen i ventilhuset forbinder trykluftstilslutning, arbejdstilslutninger og udluftning. Ingen strøm, ingen styreluft, ingen elektronik – den indstillede position forbliver fastlåst, selv når operatøren slipper grebet. Netop derfor er drejeskyderventiler det typiske valg til manuel styring af dobbeltvirkende cylindre, til opstillings- og indstillingsarbejde samt til anordninger, der bevidst skal fungere uden styring.
Serie HDV på et øjeblik
Hvorfor drejeskyderventiler
Mekanisk kobling – entydig, med indgreb, uden elektrik
Drejeventiler i HDV-serien kombinerer et enkelt betjeningsprincip med klare udvælgelseskriterier: koblingsfunktion, tilslutningsstørrelse, DN og tilslutningsposition. Sådan finder du uden omveje den udførelse, der passer til cylinder og betjeningssituation.
Kobling uden strøm – med indgreb og entydig
Håndgrebet går i indgreb i hver koblingsstilling, så ventilstillingen altid kan ses og mærkes. Til applikationer uden elektrisk infrastruktur eller som bevidst enkel manuel styring er dette den korteste vej til funktion.
Tre skiftefunktioner til forskellige cylinderopgaver
4/3 med spærret midterstilling holder cylinderen i position, 4/3 med udluftet midterstilling gør den trykløs og frit bevægelig, 4/2 skifter direkte mellem to endestillinger. Du vælger funktionen efter den ønskede adfærd i hviletilstand.
Tætningsfrit drejeskyderprincip
Ifølge producentens angivelser arbejder ventilerne med en indslebet drejeskyder i plast (Delrin/POM) i et hus af eloxeret aluminium og kræver ingen tætningselementer i skyderområdet – forudsætningen er tilstrækkeligt filtreret trykluft.
Fire størrelser, to tilslutningsplaceringer, tilbehør
Fra G1/8 (DN 5) til G1/2 (DN 9), hver med sidemonterede (…-N) eller bundmonterede (…-I) tilslutninger til frontplade- hhv. panelmontering. Til størrelsen G1/4 fås drejeskyderelement og plastdæksel som reservedel.
Guide
Vælg det rigtige drejeskyderventil
Konstruktionstype og koblingsskema er to separate valgspørgsmål. De følgende afsnit forklarer funktionsprincippet for serie HDV og de afgørende kriterier for dimensionering.
Funktionsprincip og skiftefunktion
- Hvad et drejeskyderventil er
- I ventilhuset sidder en drejelig skyder. Når håndgrebet drejes, bevæger den sig hen over tilslutningsåbningerne og forbinder eller adskiller dem. Serie HDV er en 4-vejsventil: én trykluftindgang, to arbejdstilslutninger, én udluftning.
- 4/3 med spærret midterstilling
- I midterstillingen er begge arbejdstilslutninger lukkede. Den indesluttede luft holder positionen – på grund af komprimerbarheden er der tale om en fastholdelse, ikke en præcis positionering.
- 4/3 med udluftet midterstilling
- Begge arbejdstilslutninger føres til udluftning. Cylinderen bliver trykløs og kan bevæges manuelt – det rette valg til indstillings- og servicefunktioner.
- 4/2-udførelse
- To stabile stillinger, direkte omskiftning mellem ind- og udkørsel, uden neutral mellemstilling.
- Rastning og returadfærd
- HDV-udførelserne med tre stillinger er rastende: Den valgte stilling forbliver, indtil den aktivt ændres. Til fjederretur fører vi håndgreb-, trykknap- og fodventiler.
Dimensionering: tilslutning, DN, gennemstrømning, tryk
- G1/8 · DN 5 · 480 Nl/min
- Til små cylindre og hjælpefunktioner.
- G1/4 · DN 7 · 1050 Nl/min
- Mest anvendte størrelse til standardapplikationer.
- G1/2 · DN 9
- Til store cylindervolumener og korte kørselstider; gennemstrømningsværdien bekræfter vi ud fra producentens datablad – indtil da på forespørgsel.
- Trykområde 0…12 bar
- Alle varianter i serien er angivet til 0…12 bar. Driftsmediet er trykluft; ifølge producentens oplysninger kræves tilstrækkelig filtrering.
- Fire oplysninger til dimensionering
- Stempeldiameter, slaglængde, ønsket kørselstid og slangelængde – dermed fastlægger vi den passende størrelse.
- Tilslutningsposition …-N / …-I
- …-N står for sidemonterede tilslutninger, …-I for bundmonterede tilslutninger til montering bag en frontplade.
Koblingsfunktioner sammenlignet
4/3 lukket, 4/3 udluftet eller 4/2?
Serie HDV fås i tre skiftefunktioner. Afgørende er den ønskede opførsel af cylinderen i hviletilstand.
| 4/3 midterstilling lukket | 4/3 midterstilling udluftet | 4/2 | |
|---|---|---|---|
| Opførsel i mellemstilling | Begge arbejdstilslutninger lukket, cylinderen holdes | Begge arbejdstilslutninger udluftet, cylinderen trykløs | Ingen mellemstilling – to stabile positioner |
| Typisk anvendelse | Standsning i mellemstillinger, spænding, fastholdelse | Indstillings- og servicedrift, manuel forskydning | Direkte skift mellem udkøring og indkøring |
| Betjening | Håndgreb, med fastlåsning | Håndgreb, med fastlåsning | Håndgreb, to stabile positioner |
| Tilgængelige tilslutningsstørrelser | G1/8, G1/4, G1/2 | G1/8, G1/4, G1/2 | G1/4 |
| Tilslutningsposition | i siden (…-N) og forneden (…-I) | i siden (…-N), G1/8 også forneden (…-I) | i siden (…-N) og forneden (…-I) |
| Bemærk | Holdefunktion, ingen præcis positionering | Intet resttryk i cylinderen | Yderligere kombinationer på forespørgsel |
Sortiment
Drejeskyderventiler og relaterede håndventiler
Ikke enhver håndbetjening kræver en drejeskyderventil. Afhængig af betjeningssituationen – fodbetjening, tryktast, endestopafføling på emnet eller logisk sammenkobling af flere signaler – passer en anden mekanisk betjent udførelse bedre.
Praksis
Typiske anvendelsesområder
Drejeventiler anvendes overalt, hvor en pneumatisk bevægelse skal aktiveres direkte med hånden og uden styring.
Håndbetjening af dobbeltvirkende cylindre
En 4-vejsventil forsyner begge cylinderkamre og sørger for udluftning: til spændeanordninger, låsemekanismer og svingenheder. Skal cylinderen kunne stoppe i en mellemposition, vælges den spærrede midterstilling.
Omstillings-, opsætnings- og vedligeholdelsesdrift
En drejeskyderventil i sidegrenen bevæger en akse direkte på maskinen, uden programmeringsenhed og styrespænding. Den udluftede midterstilling gør cylinderen trykløs ved værktøjsskift og fejlfinding.
Frontplade- og panelmontering
Udførelser med nederste tilslutninger (…-I) monteres i betjeningspaneler og anordningshuse, så kun håndgrebet er synligt, og rørføringen løber beskyttet bag pladen.
Spjæld og skydere på beholdere
Spjæld, skydere og materialeafspærringer på beholdere kan betjenes entydigt og sporbart med en håndventil – uden elektrisk styring på bevægelsesaksen.
Simple anordninger og hjælpefunktioner
Blæsedyser, udkastere, nedholdere, materialeskydere eller testopstillinger kan betjenes fuldstændigt med en håndventil – det reducerer behovet for kabling, programmering og dokumentation.
Miljøer uden elektrisk styring
Hvor der bevidst ikke føres elektrik til bevægelsesaksen, forbliver den pneumatiske håndbetjening løsningen. Drejeskyderventilen arbejder uden strøm og uden pilotluft – operatørens betjeningskraft er tilstrækkelig.
Tilgængelighed
Tilgængelighed og leveringstid
Tilgængeligheden varierer alt efter variant. Den bindende leveringstid oplyser vi ved tilbuddet eller på forespørgsel om det konkrete varenummer.
Afhængig af variant
Almindelige byggestørrelser i serie HDV har vi på lager, mens sjældnere efterspurgte udførelser skaffer vi til ordren.
Leveringstid med tilbuddet
Angiv venligst mængde, koblingsfunktion og ønsket tilslutningsposition – pris og leveringstid oplyses for det konkrete artikelnummer.
Specialudførelser på forespørgsel
For specialudførelser – f.eks. med indvendige dele af forkromet messing samt håndtag og skruer i rustfrit stål – oplyses pris og leveringstid på forespørgsel.
Reservedele og tilbehør
Til størrelse G1/4 kan drejeskyderelement og plastdæksel leveres separat; pris på forespørgsel.
Sådan finder De den rette variant
I tre trin til dimensionering
Konstruktion, skiftefunktion og størrelse kan indsnævres struktureret – vi hjælper med dimensioneringen.
Fastlæg skiftefunktion
Skal cylinderen holdes i mellemstilling (4/3 spærret), være trykløs og bevægelig i hånden (4/3 udluftet), eller kun skifte mellem to endestillinger (4/2)?
Vælg størrelse og tilslutningsplacering
Oplys os stempeldiameter, slaglængde, ønsket kørselstid og slangelængde samt monteringstype – sidemonterede tilslutninger (…-N) eller bundmonterede tilslutninger (…-I) til frontpladmontering.
Forespørg varenummer
Vi bekræfter variant, pris og leveringstid for dig. Yderligere kombinationer og specialudførelser er mulige efter forespørgsel.
Ofte stillede spørgsmål
Drejeskyderventiler – ofte stillede spørgsmål
Korte svar om konstruktion, koblingsfunktion, montering og dimensionering.
Hvad er en drejeskyderventil?
En drejeskyderventil er en manuelt betjent pneumatikventil, hvor en drejelig skyder i ventilhuset bevæger sig hen over tilslutningsåbningerne og forbinder eller adskiller dem. Den betjenes via et håndgreb – uden strøm, styreluft eller elektronik. Serien HDV er udført som en 4-vejsventil: én trykluftindgang, to arbejdstilslutninger og én udluftning.
Hvad er forskellen mellem spærret og udluftet mellemstilling?
Ved spærret mellemstilling er begge arbejdstilslutninger lukket, og cylinderen holdes fast i position; ved udluftet mellemstilling ledes begge arbejdstilslutninger til udluftning, og cylinderen bliver trykløs. Den spærrede variant egner sig til standsning i mellemstillinger, den udluftede til indstillings- og servicefunktioner, hvor cylinderen skal kunne bevæges manuelt.
Er drejeskyderventiler rastende eller fjederretur?
HDV-udførelserne med tre stillinger er rastende – den valgte stilling forbliver, indtil den aktivt ændres. Skal en ventil selv gå tilbage til udgangsstillingen, så snart brugeren slipper, er en trykknapudførelse med fjederretur mere velegnet; sådanne ventiler fører vi i kategorierne håndtagsventiler, trykknapventiler og fodventiler.
Hvilke tilslutningsstørrelser findes der til serien HDV?
Serien HDV kan leveres fra G1/8 til G1/2: G1/8 med DN 5 og 480 Nl/min, G1/4 med DN 7 og 1050 Nl/min samt G1/2 med DN 9. Gennemstrømningsværdien for G1/2-udførelserne bekræftes på forespørgsel ud fra producentens datablad.
Hvad betyder endelserne -N og -I i artikelnumrene?
…-N betegner udførelser med sidetilslutninger, …-I betegner udførelser med tilslutninger i bunden. …-I-varianterne er beregnet til frontplade- eller panelmontering: Kun håndgrebet forbliver synligt, mens rørføringen løber bag pladen.
Hvilket trykområde og medium er beregnet?
Alle varianter i serien er specificeret til et trykområde på 0…12 bar, driftsmediet er trykluft. Ifølge producenten er tilstrækkelig filtrering en forudsætning for den tilsigtede funktion af det pakningsløse skyderprincip; yderligere krav afklarer vi gerne efter forespørgsel.
Hvordan adskiller bygeformen sig fra skiftefunktionen?
Bygeformen beskriver betjenings- og skyderkinematikken – for drejeskyderventilen altså den drejelige skyder med håndgreb. Skiftefunktionen (4/2 eller 4/3 med spærret eller udluftet mellemstilling) beskriver derimod skiftediagrammet. Begge er separate valgkriterier.
Findes der reservedele og specialudgaver?
Ja – til byggestørrelsen G1/4 fås drejeskyderelement og plastikdæksel som reservedel/tilbehør, pris på forespørgsel. Derudover findes en specialudgave i G1/2 med indvendige dele i forkromet messing samt håndgreb og skruer i rustfrit stål; øvrige kombinationer på forespørgsel.
Relaterede byggeformer
Flere mekanisk betjente styreelementer
Til endestillingsafføling på bevægelige maskindele og til sammenkobling af pneumatiske signaler uden elektrik fører vi passende byggeformer.
Rådgivning
Find den rette drejeskyderventil-variant
Oplys venligst kobling, stempeldiameter, slaglængde, ønsket forskydningstid og slangelængde – vi foreslår Dem den passende byggestørrelse i serien HDV og bekræfter pris og leveringstid for det pågældende artikelnummer.
