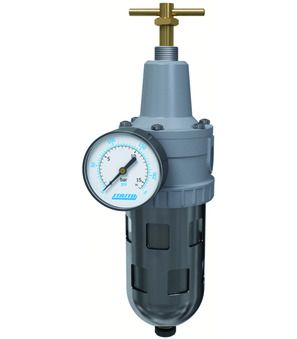

Filterdrukregelaar Serie Gold FR04-P; Secundaire ontluchting; Aftapventiel halfautomatisch; Voordruk max. 16bar; Drukbereik 0,5...10bar; Kunststofreservoir met beschermkorf; Aansluiting 1/2"; Debiet bij 6bar/Δp=1bar 3000Nl/min; Filterelement 5µm
Voer nr. in: 84811005
Land van herkomst: Duitsland
Gewicht: 1.94 kg
Kort Artikelnummer: FR0412H0.510PF5
Land van herkomst: Duitsland
Gewicht: 1.94 kg
Kort Artikelnummer: FR0412H0.510PF5
Leveringsomvang
filter regulator, manometer
Filterdruckregler Serie Gold FR04-P; Sekundärentlüftung; Ablassventil halbautomatisch; Vordruck max. 16bar; Druckbereich 0,5...10bar; Kunststoffbehälter mit Schutzkorb; Anschluss 1/2"; Durchfluss bei 6bar/Δp=1bar 3000Nl/min; Filtereinsatz 5µm
Technische specificaties
| Aansluiting | 1/2" |
|---|---|
| Drukbereik | 0,5...10bar |
| Debiet bij 6bar/Δp=1bar | 3000 Nl/min |
| Filterelement | 5 µm |
| Aansluiting | 1/2" |
| Drukbereik | 0,5...10bar |
| Debiet bij 6bar/Δp=1bar | 3000 Nl/min |
| Filterelement | 5 µm |
| Merk | STASTO |
FR04-12H-0,5/10-P-F5
Documenten
Taalneutraal
CAD / 3D
1-
STP
CADSTEP · FR0412H0.510PF5
CAD-STEP 1,3 MB Bijgewerkt 18-10-2026
Czech / Čeština
Datasheets
1-
PDF
Datový list · regulátor tlaku s filtrem FR04-12H-0,5/10-P-F5 · CS
Datasheet 267 KB Bijgewerkt 13-06-2026
Montage- en bedieningshandleidingen
1-
PDF
Návod k montáži a obsluze · Úpravné jednotky - série Gold · CS
Montage- en bedieningshandleiding 128 KB Bijgewerkt 13-06-2026
Conformiteitsverklaringen
1-
PDF
Prohlášení o shodě · Úpravné jednotky - série Gold · CS
Conformiteitsverklaring 88 KB Bijgewerkt 13-06-2026
CAD / 3D
1-
STP
CADSTEP · FR0412H0.510PF5
CAD-STEP 1,3 MB Bijgewerkt 18-10-2026
German / Deutsch
Datasheets
1-
PDF
Datenblatt · Filterdruckregler FR04-12H-0,5/10-P-F5 · DE
Datasheet 266 KB Bijgewerkt 13-06-2026
Montage- en bedieningshandleidingen
1-
PDF
Montage- und Betriebsanleitung · Wartungsgeräte - Serie Gold · DE
Montage- en bedieningshandleiding 130 KB Bijgewerkt 13-06-2026
Conformiteitsverklaringen
1-
PDF
Konformitätserklärung · Wartungsgeräte - Serie Gold · DE
Conformiteitsverklaring 87 KB Bijgewerkt 13-06-2026
CAD / 3D
1-
STP
CADSTEP · FR0412H0.510PF5
CAD-STEP 1,3 MB Bijgewerkt 18-10-2026
English
Datasheets
1-
PDF
Data sheet · Filter regulator FR04-12H-0,5/10-P-F5 · EN
Datasheet 263 KB Bijgewerkt 13-06-2026
Montage- en bedieningshandleidingen
1-
PDF
Assembly and operating instructions · Maintenance devices - series Gold · EN
Montage- en bedieningshandleiding 128 KB Bijgewerkt 13-06-2026
Conformiteitsverklaringen
1-
PDF
Declaration of conformity · Maintenance devices - series Gold · EN
Conformiteitsverklaring 86 KB Bijgewerkt 13-06-2026
CAD / 3D
1-
STP
CADSTEP · FR0412H0.510PF5
CAD-STEP 1,3 MB Bijgewerkt 18-10-2026
Hungarian / Magyar
Datasheets
1-
PDF
Adatlap · Szűrő-nyomásszabályozók FR04-12H-0,5/10-P-F5 · HU
Datasheet 266 KB Bijgewerkt 13-06-2026
Montage- en bedieningshandleidingen
1-
PDF
Összeszerelési és kezelési útmutató · Levegőelőkészítők - Gold széria · HU
Montage- en bedieningshandleiding 129 KB Bijgewerkt 13-06-2026
Conformiteitsverklaringen
1-
PDF
Megfelelőségi nyilatkozat · Levegőelőkészítők - Gold széria · HU
Conformiteitsverklaring 88 KB Bijgewerkt 13-06-2026
CAD / 3D
1-
STP
CADSTEP · FR0412H0.510PF5
CAD-STEP 1,3 MB Bijgewerkt 18-10-2026
Polish / Język polski
Datasheets
1-
PDF
Arkusz danych · Filtroreduktory FR04-12H-0,5/10-P-F5 · PL
Datasheet 268 KB Bijgewerkt 13-06-2026
Montage- en bedieningshandleidingen
1-
PDF
Instrukcja montażu i obsługi · zespoły przygotowania sprężonego powietrza - seria Gold · PL
Montage- en bedieningshandleiding 155 KB Bijgewerkt 13-06-2026
Conformiteitsverklaringen
1-
PDF
Deklaracja zgodności · zespoły przygotowania sprężonego powietrza - seria Gold · PL
Conformiteitsverklaring 88 KB Bijgewerkt 13-06-2026
CAD / 3D
1-
STP
CADSTEP · FR0412H0.510PF5
CAD-STEP 1,3 MB Bijgewerkt 18-10-2026
Slovenian / slovenščina
Montage- en bedieningshandleidingen
1-
PDF
Navodila za montažo in uporabo · Naprave za pripravo stisnjenega zraka - serija Gold · SL
Montage- en bedieningshandleiding 127 KB Bijgewerkt 13-06-2026
Conformiteitsverklaringen
1-
PDF
Izjava o skladnosti · Naprave za pripravo stisnjenega zraka - serija Gold · SL
Conformiteitsverklaring 87 KB Bijgewerkt 13-06-2026
CAD / 3D
1-
STP
CADSTEP · FR0412H0.510PF5
CAD-STEP 1,3 MB Bijgewerkt 18-10-2026
Serbian (Latin) / srpski
Datasheets
1-
PDF
Tehnički list · Filter regulatori FR04-12H-0,5/10-P-F5 · SRLATIN
Datasheet 265 KB Bijgewerkt 13-06-2026
Montage- en bedieningshandleidingen
1-
PDF
Uputstvo za montažu i upotrebu · Uređaji za pripremu vazduha - serija Gold · SRLATIN
Montage- en bedieningshandleiding 144 KB Bijgewerkt 13-06-2026
Conformiteitsverklaringen
1-
PDF
Deklaracija o usklađenosti · Uređaji za pripremu vazduha - serija Gold · SRLATIN
Conformiteitsverklaring 87 KB Bijgewerkt 13-06-2026
CAD / 3D
1-
STP
CADSTEP · FR0412H0.510PF5
CAD-STEP 1,3 MB Bijgewerkt 18-10-2026
SP-RE04-12H/10-0,5/10
x 1.0 Stk.
SP-RE04-12H/10-0,5/10
Drukveer; naar drukregelaar RE04-12H-10; 10bar
MDV03-N0
x 1.0 Stk.
MDV03-N0
Automatische aftapkraan; Aansluiting M14x1; Condensaataftap 1/8"; Ingangsdruk 1,5...16bar; geschikt voor serie FI03, FR03, FI04, FR04, FI18, FR18
FE-FR04-12H-F5
x 1.0 Stk.
FE-FR04-12H-F5
Filterelement; geschikt voor Filterdrukregelaar Serie Gold FR04; Aansluiting 1/2"; Materiaal Cellpor; Poriëngrootte 5µm
FR04-12H-0,5/10-P-F5-X
x 1.0 Stk.
FR04-12H-0,5/10-P-F5-X
Filterdrukregelaar; Secundaire ontluchting; Aftapventiel halfautomatisch; Voordruk max. 16bar; Drukbereik 0,5...10bar; Kunststofreservoir met beschermkorf; Aansluiting 1/2"; Debiet bij 6 bar 3000Nl/min; Filterelement 5ym
MA001-50R-16-D
x 1.0 Stk.
Buisveerdrukmeter MA001-50R-16-D
Buisveerdrukmeter Serie MA001; Behuizing Staalplaat; Meetelement, Wijzermechanisme Koperlegering; Kijkglas Acrylglas; Omgevingstemperatuur -20...+60°C; Mediumtemperatuur max. +60°C; Aansluiting achterzijde; Klasse 1,6; Diameter 50mm; Weergavebereik 0-16/0-230; Eenheid bar/psi; Aansluiting 1/4"
