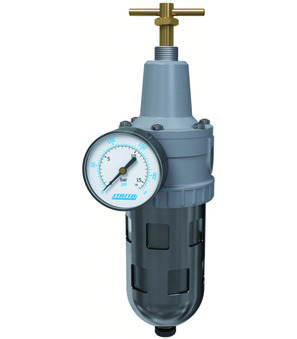

regulátor tlaku s filtrem FR04-12H-0,5/10-P-F5
regulátor tlaku s filtrem série Gold FR04-P; sekundární odvzdušnění; vypouštění kondenzátu poloautomat.; přední tlak max. 16bar; rozsah tlaku 0,5...10bar; plastový zásobník s ochranným košem; připojení 1/2"; průtok při 6bar/Δp=1bar 3000Nl/min; vložka filtru 5µm
Zadejte č.: 84811005
Země původu: Německo
Hmotnost: 1.94 kg
Krátké číslo položky: FR0412H0.510PF5
Země původu: Německo
Hmotnost: 1.94 kg
Krátké číslo položky: FR0412H0.510PF5
Rozsah dodávky
regulátor tlaku s filtrem, manometr
regulátor tlaku s filtrem série Gold FR04-P; sekundární odvzdušnění; vypouštění kondenzátu poloautomat.; přední tlak max. 16bar; rozsah tlaku 0,5...10bar; plastový zásobník s ochranným košem; připojení 1/2"; průtok při 6bar/Δp=1bar 3000Nl/min; vložka filtru 5µm
| rozměry | |
|---|---|
| připojení | 1/2" |
| vlastnosti | |
| položka | 6502;SK03;226414 |
| průtok při 6bar/Δp=1bar | 3000 Nl/min |
| vložka filtru | 5 µm |
| Others | |
| Značka | STASTO |
Datové listy, pokyny, 3D soubory a certifikáty...
Ve vašem jazyce
ZIPDatové listy
1Datový list_regulátor tlaku s filtrem FR04-12H-0,5/10-P-F5_CS.pdf
Stáhnout
Montážní a provozní návody
1Návod k montáži a obsluze_Úpravné jednotky - série Gold_CS.pdf
Stáhnout
Prohlášení o shodě
1Prohlášení o shodě_Úpravné jednotky - série Gold_CS.pdf
Stáhnout
CAD / 3D
1CADSTEP_FR0412H0.510PF5.stp
Stáhnout
Data Sheets
1Data sheet_Filter regulator FR04-12H-0,5/10-P-F5_EN.pdf
Stáhnout
Assembly and Operating Instructions
1Assembly and operating instructions_Maintenance devices - series Gold_EN.pdf
Stáhnout
Declarations of Conformity
1Declaration of conformity_Maintenance devices - series Gold_EN.pdf
Stáhnout
Adatlapok
1Adatlap_Szűrő-nyomásszabályozók FR04-12H-0,5/10-P-F5_HU.pdf
Stáhnout
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_Levegőelőkészítők - Gold széria_HU.pdf
Stáhnout
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_Levegőelőkészítők - Gold széria_HU.pdf
Stáhnout
Karty katalogowe
1Arkusz danych_Filtroreduktory FR04-12H-0,5/10-P-F5_PL.pdf
Stáhnout
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_zespoły przygotowania sprężonego powietrza - seria Gold_PL.pdf
Stáhnout
Deklaracje zgodności
1Deklaracja zgodności_zespoły przygotowania sprężonego powietrza - seria Gold_PL.pdf
Stáhnout
Data Sheets
1Tehnički list_Filter regulatori FR04-12H-0,5/10-P-F5_SRLATIN.pdf
Stáhnout
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_Uređaji za pripremu vazduha - serija Gold_SRLATIN.pdf
Stáhnout
Declarations of Conformity
1Deklaracija o usklađenosti_Uređaji za pripremu vazduha - serija Gold_SRLATIN.pdf
Stáhnout
SP-RE04-12H/10-0,5/10
x 1.0 ks.
SP-RE04-12H/10-0,5/10
pružina; pro regulátor tlaku RE04-12H-10; 10bar
MDV03-N0
x 1.0 ks.
MDV03-N0
automatický odpouštěcí ventil; připojení M14x1; odvod kondenzátu 1/8"; přední tlak 1,5...16bar; pro série FI03, FR03, FI04, FR04, FI18, FR18
FE-FR04-12H-F5
x 1.0 ks.
FE-FR04-12H-F5
vložka filtru; pro regulátor tlaku s filtrem série Gold FR04; připojení 1/2"; materiál Cellpor; šířka pórů 5µm
FR04-12H-0,5/10-P-F5-X
x 1.0 ks.
FR04-12H-0,5/10-P-F5-X
regulátor tlaku s filtrem; sekundární odvzdušnění; vypouštění kondenzátu poloautomat.; přední tlak max. 16bar; rozsah tlaku 0,5...10bar; plastový zásobník s ochranným košem; připojení 1/2"; průtok při 6 bar 3000Nl/min; vložka filtru 5ym
MA001-50R-16-D
x 1.0 ks.
Manometr s trubkovou pružinou MA001-50R-16-D
Manometr s trubkovou pružinou série MA001; Kryt ocel; měřicí člen, ukazatel slitina mědi; čelní sklo akrylátové; teplota okolí -20...+60°C; teplota média max. +60°C; připojení vzadu; třída 1,6; průměr 50mm; rozsah 0-16/0-230; jednotka bar/psi; připojení 1/4"
