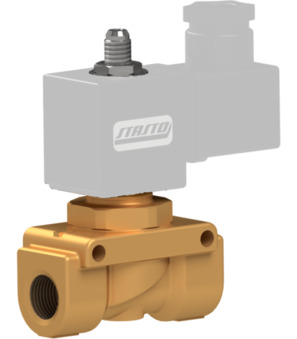

2/2-weg magneetventiel 21PW3F0T120
2/2-weg magneetventiel Serie 21PW; voorbestuurd; Compressorontlastventiel; Behuizing Messing; Geleidingsbuis roestvast staal met ingesoldeerde messing zeskant; Afdichting PTFE/FKM; Mediumtemperatuur -10...+120°C; Stekkerbreedte 32mm; G 3/8"; DN 12mm; Druk AC 0,5-18bar; Druk DC 0,5-18bar; Functie NO; Inbouwlengte 67mm; Standaardspoel BDA
Voer nr. in: 84818099
Land van herkomst: Italië
Gewicht: 0.42 kg
Kort Artikelnummer: 21PW3F0T120
Land van herkomst: Italië
Gewicht: 0.42 kg
Kort Artikelnummer: 21PW3F0T120
2/2-Wege-Magnetventil Serie 21PW; vorgesteuert; Kompressorentlastungsventil; Körper Messing; Führungsrohr Edelstahl mit eingelötetem Messingsechskant; Dichtung PTFE/FKM; Mediumstemperatur -10...+120°C; Steckerbreite 32mm; G 3/8"; DN 12mm; Druck AC 0,5-18bar; Druck DC 0,5-18bar; Funktion NO; Baulänge 67mm; Standardspule BDA
| <<Abmessung>> | |
|---|---|
| Binnendraad | G 3/8" |
| DN | 12 mm |
| Inbouwlengte | 67 mm |
| <<Funktion>> | |
| Functie | NO |
| Types of construction | |
| Stekkerbreedte | 32 mm |
| <<Druck>> | |
| Druk AC | 0,5...18 bar |
| Druk DC | 0,5...18 bar |
| <<Eigenschaften>> | |
| Spoel | BDA |
Gegevensbladen, instructies, 3D-bestanden en certificaten...
In jouw taal
ZIPData Sheets
1Datasheet_2/2-weg magneetventiel Serie 21PW_NL.pdf
Downloaden
CAD / 3D
1CADSTEP_21PW3F0T120.stp
Downloaden
Datové listy
1Datový list_2/2 cestný elektromagnetický ventil série 21PW_CS.pdf
Downloaden
Montážní a provozní návody
1Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - nepřímo řízené_CS.pdf
Downloaden
Prohlášení o shodě
1Prohlášení o shodě_2/2-cestné elektromagnetické ventily - nepřímo řízené_CS.pdf
Downloaden
Data Sheets
1Datablad_2/2-vejs magnetventil Serie 21PW_DA_DK.pdf
Downloaden
Datenblätter
1Datenblatt_2/2-Wege-Magnetventil Serie 21PW_DE.pdf
Downloaden
Montage- und Betriebsanleitungen
1Montage- und Betriebsanleitung_2/2-Wege Magnetventile - vorgesteuert_DE.pdf
Downloaden
Konformitätserklärungen
1Konformitätserklärung_2/2-Wege Magnetventile - vorgesteuert_DE.pdf
Downloaden
Data Sheets
1Δελτίο δεδομένων_Ηλεκτρομαγνητική βαλβίδα 2/2 οδών Σειρά 21PW_EL_GR.pdf
Downloaden
Data Sheets
1Data sheet_2/2-way solenoid valve Series 21PW_EN.pdf
Downloaden
Assembly and Operating Instructions
1Assembly and operating instructions_2/2-way solenoid valves - pilot operated_EN.pdf
Downloaden
Declarations of Conformity
1Declaration of conformity_2/2-way solenoid valves - pilot operated_EN.pdf
Downloaden
Data Sheets
1Ficha técnica_Válvula solenoide de 2/2 vías Serie 21PW_ES.pdf
Downloaden
Data Sheets
1Tietolehti_2/2-tie magneettiventtiili Sarja 21PW_FI.pdf
Downloaden
Data Sheets
1Fiche technique_Électrovanne 2/2 voies Série 21PW_FR.pdf
Downloaden
Data Sheets
1Podatkovni list_2/2-putni elektromagnetski ventil Serija 21PW_HR.pdf
Downloaden
Adatlapok
1Adatlap_2/2-es mágnesszelep sorozat 21PW_HU.pdf
Downloaden
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - elővezérelt_HU.pdf
Downloaden
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - elővezérelt_HU.pdf
Downloaden
Data Sheets
1Scheda tecnica_Valvola solenoide 2/2 vie Serie 21PW_IT.pdf
Downloaden
Data Sheets
1Datablad_2/2-veis magnetventil Serie 21PW_NB_NO.pdf
Downloaden
Karty katalogowe
1Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria 21PW_PL.pdf
Downloaden
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie pośrednie_PL.pdf
Downloaden
Deklaracje zgodności
1Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie pośrednie_PL.pdf
Downloaden
Data Sheets
1Fișă de date_Supapă electromagnetică cu 2/2 căi serie 21PW_RO.pdf
Downloaden
Podatkovni listi
1Podatkovni list_2/2-potni magnetni ventil serija 21PW_SL.pdf
Downloaden
Navodila za montažo in uporabo
1Navodila za montažo in uporabo_2/2-potni magnetni ventili - predkrmiljeni_SL.pdf
Downloaden
Izjave o skladnosti
1Izjava o skladnosti_2/2-potni magnetni ventili - predkrmiljeni_SL.pdf
Downloaden
Data Sheets
1Tehnički list_2/2-kraki elektromagnetni ventil serije 21PW_SRLATIN.pdf
Downloaden
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - servo (indirektno) upravljani_SRLATIN.pdf
Downloaden
Declarations of Conformity
1Deklaracija o usklađenosti_2/2 elektromagnetni ventili - servo (indirektno) upravljani_SRLATIN.pdf
Downloaden
Data Sheets
1Datablad_2/2-vägs magnetventil Serie 21PW_SV.pdf
Downloaden
Er zijn geen reserveonderdelen beschikbaar voor dit product.
