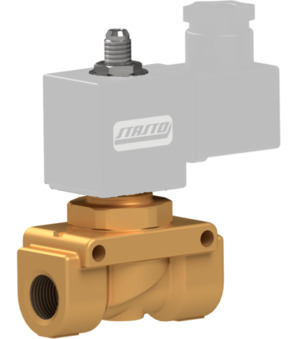

Elettrovalvola 2/2 vie 21PW3F0T120
Elettrovalvola 2/2 vie Serie 21PW; pilotato; valvola di scarico del compressore; Corpo Ottone; Tubo di guida in acciaio inox con esagono in ottone brasato; Guarnizione PTFE/FKM; Temperatura del fluido -10...+120°C; larghezza della spina 32mm; G 3/8"; DN 12mm; Pressione AC 0,5-18bar; Pressione DC 0,5-18bar; Funzione NO; Lunghezza di costruzione 67mm; Bobina standard BDA
Inserisci il n.: 84818099
Paese di origine: Italia
Peso: 0.42 kg
Numero articolo breve: 21PW3F0T120
Paese di origine: Italia
Peso: 0.42 kg
Numero articolo breve: 21PW3F0T120
Elettrovalvola 2/2 vie Serie 21PW; pilotato; valvola di scarico del compressore; Corpo Ottone; Tubo di guida in acciaio inox con esagono in ottone brasato; Guarnizione PTFE/FKM; Temperatura del fluido -10...+120°C; larghezza della spina 32mm; G 3/8"; DN 12mm; Pressione AC 0,5-18bar; Pressione DC 0,5-18bar; Funzione NO; Lunghezza di costruzione 67mm; Bobina standard BDA
| <<Abmessung>> | |
|---|---|
| Filettatura interna | G 3/8" |
| DN | 12 mm |
| Lunghezza di costruzione | 67 mm |
| <<Funktion>> | |
| Funzione | NO |
| Types of construction | |
| larghezza della spina | 32 mm |
| <<Druck>> | |
| Pressione AC | 0,5...18 bar |
| Pressione DC | 0,5...18 bar |
| <<Eigenschaften>> | |
| Bobina | BDA |
Schede tecniche, istruzioni, file 3D e certificati...
Nella tua lingua
ZIPData Sheets
1Scheda tecnica_Valvola solenoide 2/2 vie Serie 21PW_IT.pdf
Scaricamento
CAD / 3D
1CADSTEP_21PW3F0T120.stp
Scaricamento
Datové listy
1Datový list_2/2 cestný elektromagnetický ventil série 21PW_CS.pdf
Scaricamento
Montážní a provozní návody
1Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - nepřímo řízené_CS.pdf
Scaricamento
Prohlášení o shodě
1Prohlášení o shodě_2/2-cestné elektromagnetické ventily - nepřímo řízené_CS.pdf
Scaricamento
Data Sheets
1Datablad_2/2-vejs magnetventil Serie 21PW_DA_DK.pdf
Scaricamento
Datenblätter
1Datenblatt_2/2-Wege-Magnetventil Serie 21PW_DE.pdf
Scaricamento
Montage- und Betriebsanleitungen
1Montage- und Betriebsanleitung_2/2-Wege Magnetventile - vorgesteuert_DE.pdf
Scaricamento
Konformitätserklärungen
1Konformitätserklärung_2/2-Wege Magnetventile - vorgesteuert_DE.pdf
Scaricamento
Data Sheets
1Δελτίο δεδομένων_Ηλεκτρομαγνητική βαλβίδα 2/2 οδών Σειρά 21PW_EL_GR.pdf
Scaricamento
Data Sheets
1Data sheet_2/2-way solenoid valve Series 21PW_EN.pdf
Scaricamento
Assembly and Operating Instructions
1Assembly and operating instructions_2/2-way solenoid valves - pilot operated_EN.pdf
Scaricamento
Declarations of Conformity
1Declaration of conformity_2/2-way solenoid valves - pilot operated_EN.pdf
Scaricamento
Data Sheets
1Ficha técnica_Válvula solenoide de 2/2 vías Serie 21PW_ES.pdf
Scaricamento
Data Sheets
1Tietolehti_2/2-tie magneettiventtiili Sarja 21PW_FI.pdf
Scaricamento
Data Sheets
1Fiche technique_Électrovanne 2/2 voies Série 21PW_FR.pdf
Scaricamento
Data Sheets
1Podatkovni list_2/2-putni elektromagnetski ventil Serija 21PW_HR.pdf
Scaricamento
Adatlapok
1Adatlap_2/2-es mágnesszelep sorozat 21PW_HU.pdf
Scaricamento
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - elővezérelt_HU.pdf
Scaricamento
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - elővezérelt_HU.pdf
Scaricamento
Data Sheets
1Datablad_2/2-veis magnetventil Serie 21PW_NB_NO.pdf
Scaricamento
Data Sheets
1Datasheet_2/2-weg magneetventiel Serie 21PW_NL.pdf
Scaricamento
Karty katalogowe
1Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria 21PW_PL.pdf
Scaricamento
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie pośrednie_PL.pdf
Scaricamento
Deklaracje zgodności
1Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie pośrednie_PL.pdf
Scaricamento
Data Sheets
1Fișă de date_Supapă electromagnetică cu 2/2 căi serie 21PW_RO.pdf
Scaricamento
Podatkovni listi
1Podatkovni list_2/2-potni magnetni ventil serija 21PW_SL.pdf
Scaricamento
Navodila za montažo in uporabo
1Navodila za montažo in uporabo_2/2-potni magnetni ventili - predkrmiljeni_SL.pdf
Scaricamento
Izjave o skladnosti
1Izjava o skladnosti_2/2-potni magnetni ventili - predkrmiljeni_SL.pdf
Scaricamento
Data Sheets
1Tehnički list_2/2-kraki elektromagnetni ventil serije 21PW_SRLATIN.pdf
Scaricamento
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - servo (indirektno) upravljani_SRLATIN.pdf
Scaricamento
Declarations of Conformity
1Deklaracija o usklađenosti_2/2 elektromagnetni ventili - servo (indirektno) upravljani_SRLATIN.pdf
Scaricamento
Data Sheets
1Datablad_2/2-vägs magnetventil Serie 21PW_SV.pdf
Scaricamento
Nessun ricambio è disponibile per questo prodotto.
