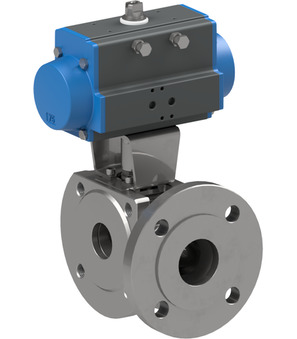

BAMA-025-SSTV-D0-EB0X01

BAMA-025-SSTV-D0-EB0X01

BAMA-025-SSTV-D0
Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA; 3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; reduzierter Durchgang; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar; Nennweite 25mm; Durchgang 20mm; Einbaulänge 46mm; Antrieb PAD052; Kugelbohrung L
EB0X01
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 831613; Kontaktmaterial Silber-Nickel; Gehäusematerial Kunststoff

Inserisci il n.: 84818081
Paese di origine: Italia
Peso: 1.958 kg
Numero articolo breve: BAMA025SSTVD0EB0X01
https://www.stasto.com/web/image/product.template/232779/image_1920?unique=d9024cc

BAMA-025-SSTV-D0
Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA; 3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; reduzierter Durchgang; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar; Nennweite 25mm; Durchgang 20mm; Einbaulänge 46mm; Antrieb PAD052; Kugelbohrung L
EB0X01
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 831613; Kontaktmaterial Silber-Nickel; Gehäusematerial Kunststoff

1.113,90 € 1113.9 EUR 1.113,90 €

price on request

  • Interfaccia di montaggio VDI/VDE 3845
  • Interfaccia di montaggio 2 VDI/VDE 3845
  • Interfaccia valvola Namur
  • DN
  • Lunghezza di costruzione
  • Passaggio
  • larghezza della spina
  • Foro della sfera
  • Tipo di interruttore
  • Esecuzione
  • tensione
  • potenza di commutazione
  • Materiale dei contatti
  • Materiale del corpo
  • Bobina
  • Attuatore

Questa combinazione non esiste.

Disponibilità:
Contattaci

Condividi

<<Abmessung>>
Interfaccia di montaggio VDI/VDE 3845 80x30x20
Interfaccia di montaggio 2 VDI/VDE 3845 80x30x30
DN 25 mm
Lunghezza di costruzione 46 mm
Passaggio 20 mm
Types of construction
Foro della sfera L
Tipo di interruttore Crouzet 831613
Electrical figures
potenza di commutazione 4A/250VAC-1A/24VDC
<<Materialien>>
Materiale dei contatti Argento-nichel
Materiale del corpo Plastica
<<Eigenschaften>>
Attuatore PAD052

Schede tecniche, istruzioni, file 3D e certificati...

Nella tua lingua
ZIP
Data Sheets
2
Scheda tecnica_Scatola di finecorsa montata_IT.pdf
EB0X01
Scaricamento
Scheda tecnica_Valvola a sfera flangiata con attuatore pneumatico rotativo Serie BAMA, BAUA_IT.pdf
Scaricamento
CAD / 3D
2
CADSTEP_BAMA025SSTVD0.stp
BAMA-025-SSTV-D0
Scaricamento
CADSTEP_EB0X01.stp
EB0X01
Scaricamento

ZIP
Datové listy
2
Datový list_Box mikrospínačů, namontovaný_CS.pdf
EB0X01
Scaricamento
Datový list_kulový kohout - přírubový, s otočným pneumatickým pohonem série BAMA, BAUA_CS.pdf
Scaricamento
Prohlášení o shodě
2
Prohlášení o shodě_Box mikrospínačů, namontovaný_CS.pdf
EB0X01
Scaricamento
Prohlášení o shodě_EB0X01_CS.pdf
EB0X01
Scaricamento

ZIP
Data Sheets
2
Datablad_Flangekugleventil med pneumatisk drejedrev Serie BAMA, BAUA_DA_DK.pdf
Scaricamento
Datablad_Monteret endestopkontaktenhed_DA_DK.pdf
EB0X01
Scaricamento

ZIP
Datenblätter
2
Datenblatt_Aufgebaute Endschalterbox_DE.pdf
EB0X01
Scaricamento
Datenblatt_Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA_DE.pdf
Scaricamento
Montage- und Betriebsanleitungen
1
Betriebsanleitung_EB0X01_DE.pdf
EB0X01
Scaricamento
Konformitätserklärungen
2
Konformitätserklärung_Aufgebaute Endschalterbox_DE.pdf
EB0X01
Scaricamento
Konformitätserklärung_EB0X01_DE.pdf
EB0X01
Scaricamento

ZIP
Data Sheets
2
Δελτίο δεδομένων_Συναρμολογημένο κιβώτιο τερματικών διακοπτών_EL_GR.pdf
EB0X01
Scaricamento
Δελτίο δεδομένων_Φλαντζωτή σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BAMA, BAUA_EL_GR.pdf
Scaricamento

ZIP
Data Sheets
2
Data sheet_Flanged ball valve with pneumatic actuator Series BAMA, BAUA_EN.pdf
Scaricamento
Data sheet_Mounted limit switch box_EN.pdf
EB0X01
Scaricamento
Assembly and Operating Instructions
1
Operating instructions_EB0X01_EN.pdf
EB0X01
Scaricamento
Declarations of Conformity
2
Declaration of conformity_EB0X01_EN.pdf
EB0X01
Scaricamento
Declaration of conformity_Mounted limit switch box_EN.pdf
EB0X01
Scaricamento

ZIP
Data Sheets
2
Ficha técnica_Caja de finales de carrera montada_ES.pdf
EB0X01
Scaricamento
Ficha técnica_Válvula de bola con bridas con actuador neumático rotativo Serie BAMA, BAUA_ES.pdf
Scaricamento

ZIP
Data Sheets
2
Tietolehti_Asennettu rajakytkinrasia_FI.pdf
EB0X01
Scaricamento
Tietolehti_Laippakuulaventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAMA, BAUA_FI.pdf
Scaricamento

ZIP
Data Sheets
2
Fiche technique_Boîtier de fins de course monté sur actionneur_FR.pdf
EB0X01
Scaricamento
Fiche technique_Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif Série BAMA, BAUA_FR.pdf
Scaricamento

ZIP
Data Sheets
2
Podatkovni list_Montažna krajnja sklopka kutija_HR.pdf
EB0X01
Scaricamento
Podatkovni list_Prirubnički kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAMA, BAUA_HR.pdf
Scaricamento

ZIP
Adatlapok
2
Adatlap_pneumatikus forgatóhengerrel működtetett karimás gömbcsap sorozat BAMA, BAUA_HU.pdf
Scaricamento
Adatlap_szerelt végálláskapcsoló doboz_HU.pdf
EB0X01
Scaricamento
Megfelelőségi nyilatkozatok
2
Megfelelőségi nyilatkozat_EB0X01_HU.pdf
EB0X01
Scaricamento
Megfelelőségi nyilatkozat_szerelt végálláskapcsoló doboz_HU.pdf
EB0X01
Scaricamento

ZIP
Data Sheets
2
Datablad_Flenset kuleventil med pneumatisk dreieaktuator Serie BAMA, BAUA_NB_NO.pdf
Scaricamento
Datablad_Montert endebryterboks_NB_NO.pdf
EB0X01
Scaricamento

ZIP
Data Sheets
2
Datasheet_Flenskogelkraan met pneumatische draaiaandrijving Serie BAMA, BAUA_NL.pdf
Scaricamento
Datasheet_Opgebouwde eindschakelaarbox_NL.pdf
EB0X01
Scaricamento

ZIP
Karty katalogowe
2
Arkusz danych_zamontowana skrzynka wyłączników krańcowych_PL.pdf
EB0X01
Scaricamento
Arkusz danych_zawór kulowy kołnierzowy z napędem pneumatycznym Seria BAMA, BAUA_PL.pdf
Scaricamento
Deklaracje zgodności
2
Deklaracja zgodności_EB0X01_PL.pdf
EB0X01
Scaricamento
Deklaracja zgodności_zamontowana skrzynka wyłączników krańcowych_PL.pdf
EB0X01
Scaricamento

ZIP
Data Sheets
2
Fișă de date_Cutie de sfârșit de cursă montată_RO.pdf
EB0X01
Scaricamento
Fișă de date_Robinet cu bilă cu flanșă cu actuator rotativ pneumatic serie BAMA, BAUA_RO.pdf
Scaricamento

ZIP
Podatkovni listi
2
Podatkovni list_Montažna škatla z mejnimi stikali_SL.pdf
EB0X01
Scaricamento
Podatkovni list_Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BAMA, BAUA_SL.pdf
Scaricamento
Izjave o skladnosti
2
Izjava o skladnosti_EB0X01_SL.pdf
EB0X01
Scaricamento
Izjava o skladnosti_Montažna škatla z mejnimi stikali_SL.pdf
EB0X01
Scaricamento

ZIP
Data Sheets
2
Tehnički list_kuglasti ventil sa prirubnicom i pneumatskim aktuatorom serije BAMA, BAUA_SRLATIN.pdf
Scaricamento
Tehnički list_montirana razvodna kutija_SRLATIN.pdf
EB0X01
Scaricamento
Declarations of Conformity
2
Deklaracija o usklađenosti_EB0X01_SRLATIN.pdf
EB0X01
Scaricamento
Deklaracija o usklađenosti_montirana razvodna kutija_SRLATIN.pdf
EB0X01
Scaricamento

ZIP
Data Sheets
2
Datablad_Flänskulventil med pneumatiskt vriddon Serie BAMA, BAUA_SV.pdf
Scaricamento
Datablad_Monterad ändlägesbrytarlåda_SV.pdf
EB0X01
Scaricamento
Valvola a sfera flangiata con attuatore pneumatico rotativo BAMA-025-SSTV-D0
BAMA-025-SSTV-D0 x 1.0
Valvola a sfera flangiata con attuatore pneumatico rotativo BAMA-025-SSTV-D0
Valvola a sfera flangiata con attuatore pneumatico rotativo Serie BAMA, BAUA; Versione a 3 vie; a doppia tenuta; Ingresso di pressione solo frontale; Flangia PN16; Corpo, Sfera 1.4401; Guarnizioni PTFE/FKM; passaggio ridotto; attuatore doppio effetto; pressione di comando 5,5...8bar; Temperatura del fluido -20...+160°C; Campo di pressione 0...16bar; Diametro nominale 25mm; Passaggio 20mm; Lunghezza d’installazione 46mm; Attuatore PAD052; Foro della sfera L
Aggiungi al carrello
EB0X01
EB0X01 x 1.0
EB0X01
Scatola finecorsa assemblata; IP65; 2 Microinterruttore; adatto per Attuatori PAD/PAS052-270; potenza di commutazione 4A/250VAC-1A/24VDC; Tipo di interruttore Crouzet 831613; Materiale dei contatti Argento-nichel; Materiale del corpo Plastica
Aggiungi al carrello
