Laippakuulaventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAMA, BAUA Store
  1. Tuotteet
  2. Venttiilit
  3. Palloventtiilit – automaattiset
  4. Laippakuulaventtiilit – pneumaattiset
  5. Laippakuulaventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAMA, BAUA
  6. BAMA-025-SSTV-D0-EB0X01

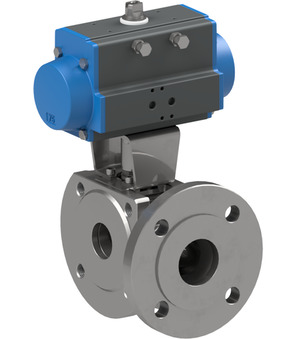

BAMA-025-SSTV-D0-EB0X01

BAMA-025-SSTV-D0-EB0X01

BAMA-025-SSTV-D0
Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BAMA, BAUA; 3-potna-izvedba; tesnjenje z dvema lupinama; vstop tlaka samo spredaj; prirobnica PN16; ohišje, krogla 1.4401; tesnila PTFE/FKM; reduciran pretok; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -20...+160°C; območje tlaka 0...16bar; nazivna širina 25mm; Prehod 20mm; Vgradna dolžina 46mm; Pogon PAD052; Krogelna luknja L
EB0X01
Montažna škatla z mejnimi stikali; IP65; 2 mikrostikali; primerno za pogone PAD/PAS052-270; Moč preklapljanja 4A/250VAC-1A/24VDC; Tip stikala Crouzet 831613; Kontaktni material srebro-nikelj; Material ohišja umetna masa

Syötä numero: 84818081
Alkuperämaa: Italia
Paino: 1.958 kg
Lyhyt tuotenumero: BAMA025SSTVD0EB0X01
https://www.stasto.com/web/image/product.template/232779/image_1920?unique=d9024cc

BAMA-025-SSTV-D0
Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BAMA, BAUA; 3-potna-izvedba; tesnjenje z dvema lupinama; vstop tlaka samo spredaj; prirobnica PN16; ohišje, krogla 1.4401; tesnila PTFE/FKM; reduciran pretok; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -20...+160°C; območje tlaka 0...16bar; nazivna širina 25mm; Prehod 20mm; Vgradna dolžina 46mm; Pogon PAD052; Krogelna luknja L
EB0X01
Montažna škatla z mejnimi stikali; IP65; 2 mikrostikali; primerno za pogone PAD/PAS052-270; Moč preklapljanja 4A/250VAC-1A/24VDC; Tip stikala Crouzet 831613; Kontaktni material srebro-nikelj; Material ohišja umetna masa

1 113,90 € 1113.9 EUR 1 113,90 €

price on request

  • Asennusliitäntä VDI/VDE 3845
  • Asennusliitäntä 2 VDI/VDE 3845
  • Venttiililiitäntä Namur
  • DN
  • Asennuspituus
  • Läpivienti
  • Liittimen leveys
  • Palloreikä
  • Kytkintyyppi
  • Rakenne
  • Jännite
  • Kytkentäteho
  • Kosketinmateriaali
  • Runkomateriaali
  • Kela
  • Toimilaite

Tätä yhdistelmää ei ole olemassa.

Saatavuus:
Ota yhteyttä

Jaa

<<Abmessung>>
Asennusliitäntä VDI/VDE 3845 80x30x20
Asennusliitäntä 2 VDI/VDE 3845 80x30x30
DN 25 mm
Asennuspituus 46 mm
Läpivienti 20 mm
Types of construction
Palloreikä L
Kytkintyyppi Crouzet 831613
Electrical figures
Kytkentäteho 4A/250VAC-1A/24VDC
<<Materialien>>
Kosketinmateriaali Hopea-nikkeli
Runkomateriaali Muovi
<<Eigenschaften>>
Toimilaite PAD052

Tietolomakkeet, ohjeet, 3D-tiedostot ja sertifikaatit...

Sinun kielelläsi
ZIP
Data Sheets
2
Tietolehti_Asennettu rajakytkinrasia_FI.pdf
EB0X01
Lataa
Tietolehti_Laippakuulaventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAMA, BAUA_FI.pdf
Lataa
CAD / 3D
2
CADSTEP_BAMA025SSTVD0.stp
BAMA-025-SSTV-D0
Lataa
CADSTEP_EB0X01.stp
EB0X01
Lataa

ZIP
Datové listy
2
Datový list_Box mikrospínačů, namontovaný_CS.pdf
EB0X01
Lataa
Datový list_kulový kohout - přírubový, s otočným pneumatickým pohonem série BAMA, BAUA_CS.pdf
Lataa
Prohlášení o shodě
2
Prohlášení o shodě_Box mikrospínačů, namontovaný_CS.pdf
EB0X01
Lataa
Prohlášení o shodě_EB0X01_CS.pdf
EB0X01
Lataa

ZIP
Data Sheets
2
Datablad_Flangekugleventil med pneumatisk drejedrev Serie BAMA, BAUA_DA_DK.pdf
Lataa
Datablad_Monteret endestopkontaktenhed_DA_DK.pdf
EB0X01
Lataa

ZIP
Datenblätter
2
Datenblatt_Aufgebaute Endschalterbox_DE.pdf
EB0X01
Lataa
Datenblatt_Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA_DE.pdf
Lataa
Montage- und Betriebsanleitungen
1
Betriebsanleitung_EB0X01_DE.pdf
EB0X01
Lataa
Konformitätserklärungen
2
Konformitätserklärung_Aufgebaute Endschalterbox_DE.pdf
EB0X01
Lataa
Konformitätserklärung_EB0X01_DE.pdf
EB0X01
Lataa

ZIP
Data Sheets
2
Δελτίο δεδομένων_Συναρμολογημένο κιβώτιο τερματικών διακοπτών_EL_GR.pdf
EB0X01
Lataa
Δελτίο δεδομένων_Φλαντζωτή σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BAMA, BAUA_EL_GR.pdf
Lataa

ZIP
Data Sheets
2
Data sheet_Flanged ball valve with pneumatic actuator Series BAMA, BAUA_EN.pdf
Lataa
Data sheet_Mounted limit switch box_EN.pdf
EB0X01
Lataa
Assembly and Operating Instructions
1
Operating instructions_EB0X01_EN.pdf
EB0X01
Lataa
Declarations of Conformity
2
Declaration of conformity_EB0X01_EN.pdf
EB0X01
Lataa
Declaration of conformity_Mounted limit switch box_EN.pdf
EB0X01
Lataa

ZIP
Data Sheets
2
Ficha técnica_Caja de finales de carrera montada_ES.pdf
EB0X01
Lataa
Ficha técnica_Válvula de bola con bridas con actuador neumático rotativo Serie BAMA, BAUA_ES.pdf
Lataa

ZIP
Data Sheets
2
Fiche technique_Boîtier de fins de course monté sur actionneur_FR.pdf
EB0X01
Lataa
Fiche technique_Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif Série BAMA, BAUA_FR.pdf
Lataa

ZIP
Data Sheets
2
Podatkovni list_Montažna krajnja sklopka kutija_HR.pdf
EB0X01
Lataa
Podatkovni list_Prirubnički kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAMA, BAUA_HR.pdf
Lataa

ZIP
Adatlapok
2
Adatlap_pneumatikus forgatóhengerrel működtetett karimás gömbcsap sorozat BAMA, BAUA_HU.pdf
Lataa
Adatlap_szerelt végálláskapcsoló doboz_HU.pdf
EB0X01
Lataa
Megfelelőségi nyilatkozatok
2
Megfelelőségi nyilatkozat_EB0X01_HU.pdf
EB0X01
Lataa
Megfelelőségi nyilatkozat_szerelt végálláskapcsoló doboz_HU.pdf
EB0X01
Lataa

ZIP
Data Sheets
2
Scheda tecnica_Scatola di finecorsa montata_IT.pdf
EB0X01
Lataa
Scheda tecnica_Valvola a sfera flangiata con attuatore pneumatico rotativo Serie BAMA, BAUA_IT.pdf
Lataa

ZIP
Data Sheets
2
Datablad_Flenset kuleventil med pneumatisk dreieaktuator Serie BAMA, BAUA_NB_NO.pdf
Lataa
Datablad_Montert endebryterboks_NB_NO.pdf
EB0X01
Lataa

ZIP
Data Sheets
2
Datasheet_Flenskogelkraan met pneumatische draaiaandrijving Serie BAMA, BAUA_NL.pdf
Lataa
Datasheet_Opgebouwde eindschakelaarbox_NL.pdf
EB0X01
Lataa

ZIP
Karty katalogowe
2
Arkusz danych_zamontowana skrzynka wyłączników krańcowych_PL.pdf
EB0X01
Lataa
Arkusz danych_zawór kulowy kołnierzowy z napędem pneumatycznym Seria BAMA, BAUA_PL.pdf
Lataa
Deklaracje zgodności
2
Deklaracja zgodności_EB0X01_PL.pdf
EB0X01
Lataa
Deklaracja zgodności_zamontowana skrzynka wyłączników krańcowych_PL.pdf
EB0X01
Lataa

ZIP
Data Sheets
2
Fișă de date_Cutie de sfârșit de cursă montată_RO.pdf
EB0X01
Lataa
Fișă de date_Robinet cu bilă cu flanșă cu actuator rotativ pneumatic serie BAMA, BAUA_RO.pdf
Lataa

ZIP
Podatkovni listi
2
Podatkovni list_Montažna škatla z mejnimi stikali_SL.pdf
EB0X01
Lataa
Podatkovni list_Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BAMA, BAUA_SL.pdf
Lataa
Izjave o skladnosti
2
Izjava o skladnosti_EB0X01_SL.pdf
EB0X01
Lataa
Izjava o skladnosti_Montažna škatla z mejnimi stikali_SL.pdf
EB0X01
Lataa

ZIP
Data Sheets
2
Tehnički list_kuglasti ventil sa prirubnicom i pneumatskim aktuatorom serije BAMA, BAUA_SRLATIN.pdf
Lataa
Tehnički list_montirana razvodna kutija_SRLATIN.pdf
EB0X01
Lataa
Declarations of Conformity
2
Deklaracija o usklađenosti_EB0X01_SRLATIN.pdf
EB0X01
Lataa
Deklaracija o usklađenosti_montirana razvodna kutija_SRLATIN.pdf
EB0X01
Lataa

ZIP
Data Sheets
2
Datablad_Flänskulventil med pneumatiskt vriddon Serie BAMA, BAUA_SV.pdf
Lataa
Datablad_Monterad ändlägesbrytarlåda_SV.pdf
EB0X01
Lataa
Laippakuulaventtiili paineilmatoimisella kääntötoimilaitteella BAMA-025-SSTV-D0
BAMA-025-SSTV-D0 x 1.0
Laippakuulaventtiili paineilmatoimisella kääntötoimilaitteella BAMA-025-SSTV-D0
Laippakuulaventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAMA, BAUA; 3-tieversio; kaksivaippaisesti tiivistävä; Paineensyöttö vain edestä; Laippa PN16; Runko, Palloventtiili 1.4401; Tiivisteet PTFE/FKM; pienennetty läpikulku; kaksitoiminen toimilaite; Ohjauspaine 5,5...8bar; Väliaineen lämpötila -20...+160°C; Painealue 0...16bar; Nimellishalkaisija 25mm; Läpivienti 20mm; Asennuspituus 46mm; Toimilaite PAD052; Palloreikä L
Lisää koriin
EB0X01
EB0X01 x 1.0
EB0X01
Asennettu rajakytkinrasia; IP65; 2 Mikrokytkin; sopii varten Toimilaitteet PAD/PAS052-270; Kytkentäteho 4A/250VAC-1A/24VDC; Kytkintyyppi Crouzet 831613; Kosketinmateriaali Hopea-nikkeli; Runkomateriaali Muovi
Lisää koriin
