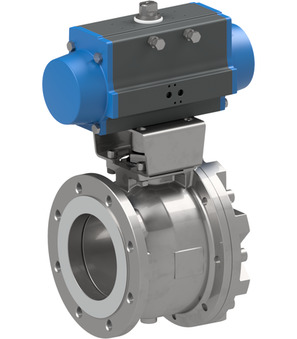

Valvola a sfera flangiata con attuatore pneumatico rotativo BADA-125-SSTV-D0

Valvola a sfera flangiata con attuatore pneumatico rotativo BADA-125-SSTV-D0

Valvola a sfera flangiata con attuatore pneumatico rotativo Serie BADA; Flangia PN16; Corpo, Sfera 1.4401; Guarnizioni PTFE/FKM; attuatore doppio effetto; pressione di comando 5,5...8bar; Temperatura del fluido -20...+160°C; Campo di pressione 0...16bar; Diametro nominale 125mm; Lunghezza d’installazione 196mm; Attuatore PAD115

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Inserisci il n.: 84818081
Paese di origine: Italia
Peso: 48.42 kg
Numero articolo breve: BADA125SSTVD0
https://www.stasto.com/web/image/product.template/86802/image_1920?unique=bcfc56d

Valvola a sfera flangiata con attuatore pneumatico rotativo Serie BADA; Flangia PN16; Corpo, Sfera 1.4401; Guarnizioni PTFE/FKM; attuatore doppio effetto; pressione di comando 5,5...8bar; Temperatura del fluido -20...+160°C; Campo di pressione 0...16bar; Diametro nominale 125mm; Lunghezza d’installazione 196mm; Attuatore PAD115

3.656,00 € 3656.0 EUR 3.656,00 €

price on request

  • Interfaccia di montaggio VDI/VDE 3845
  • Interfaccia di montaggio 2 VDI/VDE 3845
  • Interfaccia valvola Namur
  • DN
  • Lunghezza di costruzione
  • Funzione
  • larghezza della spina
  • Tipo di interruttore
  • Esecuzione
  • tensione
  • potenza di commutazione
  • Campo di pressione
  • Materiale dei contatti
  • Materiale del corpo
  • Bobina
  • Attuatore
  • Attuatore 2

Questa combinazione non esiste.

Disponibilità:
Contattaci

Condividi

<<Abmessung>>
DN 125 mm
Lunghezza di costruzione 196 mm
<<Druck>>
Campo di pressione 0...16 bar
<<Eigenschaften>>
Attuatore PAD115

Schede tecniche, istruzioni, file 3D e certificati...

Nella tua lingua
ZIP
Data Sheets
1
Scheda tecnica_Valvola a sfera flangiata con attuatore pneumatico rotativo Serie BADA_IT.pdf
Scaricamento
CAD / 3D
1
CADSTEP_BADA125SSTVD0.stp
Scaricamento

ZIP
Datové listy
1
Datový list_kulový kohout - přírubový, s otočným pneumatickým pohonem série BADA_CS.pdf
Scaricamento
Montážní a provozní návody
2
Návod k montáži a obsluze_Kulové kohouty - nerezové_CS.pdf
Scaricamento
Provozní příručka a plán údržby_pneumatický otočný pohon série PAD_CS.pdf
Scaricamento
Prohlášení o shodě
1
Prohlášení o shodě_kulový kohout - přírubový, s otočným pneumatickým pohonem série BADA_CS.pdf
Scaricamento

ZIP
Data Sheets
1
Datablad_Flangekugleventil med pneumatisk drejedrev Serie BADA_DA_DK.pdf
Scaricamento

ZIP
Datenblätter
1
Datenblatt_Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA_DE.pdf
Scaricamento
Montage- und Betriebsanleitungen
2
Betriebs- und Wartungsanleitung_Druckluftdrehantrieb Serie PAD_DE.pdf
Scaricamento
Montage- und Betriebsanleitung_Kugelhähne - Edelstahl_DE.pdf
Scaricamento
Konformitätserklärungen
1
Konformitätserklärung_Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA_DE.pdf
Scaricamento

ZIP
Data Sheets
1
Δελτίο δεδομένων_Φλαντζωτή σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BADA_EL_GR.pdf
Scaricamento

ZIP
Data Sheets
1
Data sheet_Flanged ball valve with pneumatic actuator Series BADA_EN.pdf
Scaricamento
Assembly and Operating Instructions
2
Assembly and operating instructions_Ball valves - stainless steel_EN.pdf
Scaricamento
Operating and maintenance instruction_Pneumatic actuator Series PAD_EN.pdf
Scaricamento
Declarations of Conformity
1
Declaration of conformity_Flanged ball valve with pneumatic actuator Series BADA_EN.pdf
Scaricamento

ZIP
Data Sheets
1
Ficha técnica_Válvula de bola con bridas con actuador neumático rotativo Serie BADA_ES.pdf
Scaricamento

ZIP
Data Sheets
1
Tietolehti_Laippakuulaventtiili paineilmatoimisella kääntötoimilaitteella Sarja BADA_FI.pdf
Scaricamento

ZIP
Data Sheets
1
Fiche technique_Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif Série BADA_FR.pdf
Scaricamento

ZIP
Data Sheets
1
Podatkovni list_Prirubnički kuglasti ventil s pneumatskim rotacijskim pogonom Serija BADA_HR.pdf
Scaricamento

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett karimás gömbcsap sorozat BADA_HU.pdf
Scaricamento
Szerelési és kezelési útmutatók
2
Összeszerelési és kezelési útmutató_gömbcsapok - rozsdamentes acél_HU.pdf
Scaricamento
Üzemeltetési és karbantartási utasítás_pneumatikus forgatóhenger sorozat PAD_HU.pdf
Scaricamento
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett karimás gömbcsap sorozat BADA_HU.pdf
Scaricamento

ZIP
Data Sheets
1
Datablad_Flenset kuleventil med pneumatisk dreieaktuator Serie BADA_NB_NO.pdf
Scaricamento

ZIP
Data Sheets
1
Datasheet_Flenskogelkraan met pneumatische draaiaandrijving Serie BADA_NL.pdf
Scaricamento

ZIP
Karty katalogowe
1
Arkusz danych_zawór kulowy kołnierzowy z napędem pneumatycznym Seria BADA_PL.pdf
Scaricamento
Instrukcje montażu i obsługi
2
Instrukcja montażu i obsługi_zawory kulowe - stal szlachetna_PL.pdf
Scaricamento
Instrukcja obsługi_napęd pneumatyczny obrotowy Seria PAD_PL.pdf
Scaricamento
Deklaracje zgodności
1
Deklaracja zgodności_zawór kulowy kołnierzowy z napędem pneumatycznym Seria BADA_PL.pdf
Scaricamento

ZIP
Data Sheets
1
Fișă de date_Robinet cu bilă cu flanșă cu actuator rotativ pneumatic serie BADA_RO.pdf
Scaricamento

ZIP
Podatkovni listi
1
Podatkovni list_Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BADA_SL.pdf
Scaricamento
Navodila za montažo in uporabo
2
Navodila za montažo in uporabo_Krogelne pipe - legirano jeklo_SL.pdf
Scaricamento
Navodila za uporabo in vzdrževanje_Pnevmatski rotacijski pogon serija PAD_SL.pdf
Scaricamento
Izjave o skladnosti
1
Izjava o skladnosti_Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BADA_SL.pdf
Scaricamento

ZIP
Data Sheets
1
Tehnički list_kuglasti ventil sa prirubnicom i pneumatskim aktuatorom serije BADA_SRLATIN.pdf
Scaricamento
Assembly and Operating Instructions
2
Instrukcija rada i održavanja_pneumatski aktuator serije PAD_SRLATIN.pdf
Scaricamento
Uputstvo za montažu i upotrebu_kuglasti ventili - nerdjajući čelik_SRLATIN.pdf
Scaricamento
Declarations of Conformity
1
Deklaracija o usklađenosti_kuglasti ventil sa prirubnicom i pneumatskim aktuatorom serije BADA_SRLATIN.pdf
Scaricamento

ZIP
Data Sheets
1
Datablad_Flänskulventil med pneumatiskt vriddon Serie BADA_SV.pdf
Scaricamento
Valvola a sfera flangiata 721000-125
721000-125 x 1.0 pezzi.
Valvola a sfera flangiata 721000-125
Valvola a sfera flangiata Serie 721000; Flangia PN16, passaggio totale; Corpo, Sfera 1.4401; Guarnizioni PTFE/FKM; Campo di pressione 0...16bar; Temperatura del fluido -20...+160°C; Diametro nominale 125mm; Lunghezza d’installazione 196mm
Attuatore rotativo pneumatico PAD115
PAD115 x 1.0 pezzi.
Attuatore rotativo pneumatico PAD115
Attuatore rotativo pneumatico Serie PAD; ATEX II 2 G/D; a doppio effetto; Angolo di rotazione 90°; secondo ISO 5211/NAMUR; Campo di pressione di esercizio max. 8bar; Diametro 115mm; Flangia ISO5211 F07/F10; Quadro interno 22mm; Coppia a 5,5 bar 249Nm
RI3005 x 1.0 pezzi.
RI3005
Kit di montaggio per Valvola a sfera; F10-F10/F07; Perno 22-18
Accessori
EB0X01
EB0X01
Materiale del corpo
Plastica
Marca
STASTO
EB0X02
EB0X02
Materiale del corpo
Plastica
Marca
STASTO
EB0X04YA
EB0X04YA
Materiale del corpo
Alluminio
Marca
STASTO
EB0X04YA-ULCSA-01
EB0X04YA-ULCSA-01
Materiale del corpo
Alluminio
Marca
STASTO
EB0X05
EB0X05
Esecuzione
ATEX
Materiale del corpo
Plastica
Marca
STASTO
RI4608
RI4608
Diametro
115 mm
RI4622
RI4622
Diametro
115 mm
RI4650
RI4650
Diametro
115 mm
