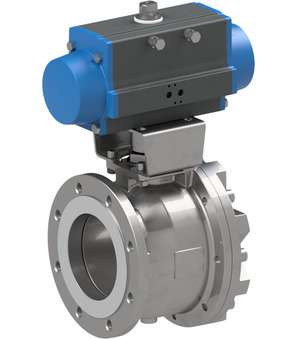

Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif BADA-125-SSTV-D0

Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif BADA-125-SSTV-D0

Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif Série BADA; Bride PN16; Boîtier, Bille 1.4401; Joints d’étanchéité PTFE/FKM; actionneur double effet; Pression de pilotage 5,5...8bar; Température du fluide -20...+160°C; Plage de pression 0...16bar; Diamètre nominal 125mm; Longueur de montage 196mm; Actionneur PAD115

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Entrez le numéro : 84818081
Pays d'origine : Italie
Poids: 48.42 kg
Numéro d'article court : BADA125SSTVD0
https://www.stasto.com/web/image/product.template/86802/image_1920?unique=bcfc56d

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA; Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar; Nennweite 125mm; Einbaulänge 196mm; Antrieb PAD115

3 .656,00 € 3656.0 EUR 3 .656,00 €

price on request

  • Interface de montage VDI/VDE 3845
  • Interface de montage 2 VDI/VDE 3845
  • Interface de vanne Namur
  • DN
  • Longueur de construction
  • Fonction
  • Largeur de connecteur
  • Type d’interrupteur
  • Version
  • Tension
  • Pouvoir de coupure
  • Plage de pression
  • Matériau de contact
  • Matériau du boîtier
  • Bobine
  • Actionneur
  • Actionneur 2

Cette combinaison n'existe pas.

Disponibilité:
Contactez-nous

Partager

<<Abmessung>>
DN 125 mm
Longueur de construction 196 mm
<<Druck>>
Plage de pression 0...16 bar
<<Eigenschaften>>
Actionneur PAD115

Fiches techniques, instructions, fichiers 3D et certificats...

Dans votre langue
ZIP
Data Sheets
1
Fiche technique_Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif Série BADA_FR.pdf
Télécharger
CAD / 3D
1
CADSTEP_BADA125SSTVD0.stp
Télécharger

ZIP
Datové listy
1
Datový list_kulový kohout - přírubový, s otočným pneumatickým pohonem série BADA_CS.pdf
Télécharger
Prohlášení o shodě
1
Prohlášení o shodě_kulový kohout - přírubový, s otočným pneumatickým pohonem série BADA_CS.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Flangekugleventil med pneumatisk drejedrev Serie BADA_DA_DK.pdf
Télécharger

ZIP
Datenblätter
1
Datenblatt_Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA_DE.pdf
Télécharger
Konformitätserklärungen
1
Konformitätserklärung_Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA_DE.pdf
Télécharger

ZIP
Data Sheets
1
Δελτίο δεδομένων_Φλαντζωτή σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BADA_EL_GR.pdf
Télécharger

ZIP
Data Sheets
1
Data sheet_Flanged ball valve with pneumatic actuator Series BADA_EN.pdf
Télécharger
Declarations of Conformity
1
Declaration of conformity_Flanged ball valve with pneumatic actuator Series BADA_EN.pdf
Télécharger

ZIP
Data Sheets
1
Ficha técnica_Válvula de bola con bridas con actuador neumático rotativo Serie BADA_ES.pdf
Télécharger

ZIP
Data Sheets
1
Tietolehti_Laippakuulaventtiili paineilmatoimisella kääntötoimilaitteella Sarja BADA_FI.pdf
Télécharger

ZIP
Data Sheets
1
Podatkovni list_Prirubnički kuglasti ventil s pneumatskim rotacijskim pogonom Serija BADA_HR.pdf
Télécharger

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett karimás gömbcsap sorozat BADA_HU.pdf
Télécharger
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett karimás gömbcsap sorozat BADA_HU.pdf
Télécharger

ZIP
Data Sheets
1
Scheda tecnica_Valvola a sfera flangiata con attuatore pneumatico rotativo Serie BADA_IT.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Flenset kuleventil med pneumatisk dreieaktuator Serie BADA_NB_NO.pdf
Télécharger

ZIP
Data Sheets
1
Datasheet_Flenskogelkraan met pneumatische draaiaandrijving Serie BADA_NL.pdf
Télécharger

ZIP
Karty katalogowe
1
Arkusz danych_zawór kulowy kołnierzowy z napędem pneumatycznym Seria BADA_PL.pdf
Télécharger
Deklaracje zgodności
1
Deklaracja zgodności_zawór kulowy kołnierzowy z napędem pneumatycznym Seria BADA_PL.pdf
Télécharger

ZIP
Data Sheets
1
Fișă de date_Robinet cu bilă cu flanșă cu actuator rotativ pneumatic serie BADA_RO.pdf
Télécharger

ZIP
Podatkovni listi
1
Podatkovni list_Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BADA_SL.pdf
Télécharger
Izjave o skladnosti
1
Izjava o skladnosti_Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BADA_SL.pdf
Télécharger

ZIP
Data Sheets
1
Tehnički list_kuglasti ventil sa prirubnicom i pneumatskim aktuatorom serije BADA_SRLATIN.pdf
Télécharger
Declarations of Conformity
1
Deklaracija o usklađenosti_kuglasti ventil sa prirubnicom i pneumatskim aktuatorom serije BADA_SRLATIN.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Flänskulventil med pneumatiskt vriddon Serie BADA_SV.pdf
Télécharger
Vanne à boisseau sphérique à brides 721000-125
721000-125 x 1.0 pce.
Vanne à boisseau sphérique à brides 721000-125
Vanne à boisseau sphérique à brides Série 721000; Bride PN16, passage intégrale; Boîtier, Bille 1.4401; Joints d’étanchéité PTFE/FKM; Plage de pression 0...16bar; Température du fluide -20...+160°C; Diamètre nominal 125mm; Longueur de montage 196mm
Actionneur rotatif pneumatique PAD115
PAD115 x 1.0 pce.
Actionneur rotatif pneumatique PAD115
Actionneur rotatif pneumatique Série PAD; ATEX II 2 G/D; double effet; Angle de rotation 90°; conformément à ISO 5211/NAMUR; Plage de pression de service max. 8bar; Diamètre 115mm; Bride ISO5211 F07/F10; Carré intérieur 22mm; Couple à 5,5 bar 249Nm
RI3005 x 1.0 pce.
RI3005
Kit de montage pour Vanne à boisseau sphérique; F10-F10/F07; Goujon 22-18
Accessoires
EB0X01
EB0X01
Matériau du boîtier
Plastique
Marque
STASTO
EB0X02
EB0X02
Matériau du boîtier
Plastique
Marque
STASTO
EB0X04YA
EB0X04YA
Matériau du boîtier
Aluminium
Marque
STASTO
EB0X04YA-ULCSA-01
EB0X04YA-ULCSA-01
Matériau du boîtier
Aluminium
Marque
STASTO
EB0X05
EB0X05
Version
ATEX
Matériau du boîtier
Plastique
Marque
STASTO
RI4608
RI4608
Diamètre
115 mm
RI4622
RI4622
Diamètre
115 mm
RI4650
RI4650
Diamètre
115 mm
