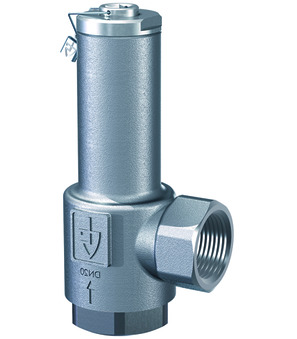

Soupape de décharge RV17-114-30-12/20-T
Soupape de décharge Série RV17; Partie supérieure étanche à l’huile et au gaz; Corps 1.4408; sans numéro d’essai du composant; Raccordement 11/4"; DN 30mm; Plage de pression 12...20bar; Joint d’étanchéité PTFE/FKM; Température du fluide -60…+225°C
Entrez le numéro : 84814010
Pays d'origine : Allemagne
Poids: 1.9 kg
Numéro d'article court : RV17114301220T
Pays d'origine : Allemagne
Poids: 1.9 kg
Numéro d'article court : RV17114301220T
Entlastungsventil Serie RV17; öl- und gasdichter Oberteil; Körper 1.4408; ohne Bauteilprüfnummer; Anschluss 11/4"; DN 30mm; Druckbereich 12...20bar; Dichtung PTFE/FKM; Mediumstemperatur -60…+225°C
| <<Abmessung>> | |
|---|---|
| Filetage femelle | G 1 1/4" |
| DN | 30 mm |
| <<Druck>> | |
| Plage de pression | 12...20 bar |
| <<Materialien>> | |
| Joint d’étanchéité | PTFE/FKM |
| <<Eigenschaften>> | |
| Température du fluide | -60...+225 °C |
Fiches techniques, instructions, fichiers 3D et certificats...
Dans votre langue
ZIPData Sheets
1Fiche technique_Soupape de décharge Série RV17_FR.pdf
Télécharger
CAD / 3D
1CADSTEP_RV17114301220T.stp
Télécharger
Datové listy
1Datový list_odlehčovací ventil série RV17_CS.pdf
Télécharger
Montážní a provozní návody
1Návod k montáži a obsluze_odlehčovací ventil série RV17_CS.pdf
Télécharger
Prohlášení o shodě
1Prohlášení o shodě_odlehčovací ventil série RV17_CS.pdf
Télécharger
Data Sheets
1Datablad_Aflastningsventil Serie RV17_DA_DK.pdf
Télécharger
Datenblätter
1Datenblatt_Entlastungsventil Serie RV17_DE.pdf
Télécharger
Montage- und Betriebsanleitungen
1Montage- und Betriebsanleitung_Entlastungsventil Serie RV17_DE.pdf
Télécharger
Konformitätserklärungen
1Konformitätserklärung_Entlastungsventil Serie RV17_DE.pdf
Télécharger
Data Sheets
1Δελτίο δεδομένων_Βαλβίδα εκτόνωσης πίεσης Σειρά RV17_EL_GR.pdf
Télécharger
Data Sheets
1Data sheet_Relief valve Series RV17_EN.pdf
Télécharger
Assembly and Operating Instructions
1Assembly and operating instructions_Relief valve Series RV17_EN.pdf
Télécharger
Declarations of Conformity
1Declaration of conformity_Relief valve Series RV17_EN.pdf
Télécharger
Data Sheets
1Ficha técnica_Válvula de descarga Serie RV17_ES.pdf
Télécharger
Data Sheets
1Tietolehti_Paineenpoistoventtiili Sarja RV17_FI.pdf
Télécharger
Data Sheets
1Podatkovni list_Rasterventil Serija RV17_HR.pdf
Télécharger
Adatlapok
1Adatlap_nyomáshatároló szelep sorozat RV17_HU.pdf
Télécharger
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_nyomáshatároló szelep sorozat RV17_HU.pdf
Télécharger
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_nyomáshatároló szelep sorozat RV17_HU.pdf
Télécharger
Data Sheets
1Scheda tecnica_Valvola di scarico della pressione Serie RV17_IT.pdf
Télécharger
Data Sheets
1Datablad_Avlastningsventil Serie RV17_NB_NO.pdf
Télécharger
Data Sheets
1Datasheet_Ontlastventiel Serie RV17_NL.pdf
Télécharger
Karty katalogowe
1Arkusz danych_zawór upustowy Seria RV17_PL.pdf
Télécharger
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_zawór upustowy Seria RV17_PL.pdf
Télécharger
Deklaracje zgodności
1Deklaracja zgodności_zawór upustowy Seria RV17_PL.pdf
Télécharger
Data Sheets
1Fișă de date_Supapă de siguranță serie RV17_RO.pdf
Télécharger
Podatkovni listi
1Podatkovni list_Razbremenilni ventil serija RV17_SL.pdf
Télécharger
Navodila za montažo in uporabo
1Navodila za montažo in uporabo_Razbremenilni ventil serija RV17_SL.pdf
Télécharger
Izjave o skladnosti
1Izjava o skladnosti_Razbremenilni ventil serija RV17_SL.pdf
Télécharger
Data Sheets
1Tehnički list_prelivni ventil serije RV17_SRLATIN.pdf
Télécharger
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_prelivni ventil serije RV17_SRLATIN.pdf
Télécharger
Declarations of Conformity
1Deklaracija o usklađenosti_prelivni ventil serije RV17_SRLATIN.pdf
Télécharger
Data Sheets
1Datablad_Avlastningsventil Serie RV17_SV.pdf
Télécharger
Aucune pièce détachée n'est disponible pour ce produit.
