Corps, Pièces internes Laiton; Joint d’étanchéité FKM; réglage manuel de la pression de décharge (Contre-écrou); Température du fluide -20…+180°C; sans numéro d’essai du composant
Soupape de décharge Série RV01 -
avec aération rotative; Corps Laiton; Ressort de compression Acier inoxydable; Joint d’étanchéité 0,2...25bar FKM, 25,1...50bar PTFE; Application: Air comprimé, gaz non toxiques et ininflammables pouvant être rejetés librement; Température du fluide -20…+200°C; pressions de réglage possibles 0,2...50bar par incréments de 0,1 bar
Soupape de sécurité Série SV01 -
avec aération rotative; Corps Laiton; Ressort de compression Acier inoxydable; Joint d’étanchéité FKM; Application: Air comprimé, gaz non toxiques et ininflammables pouvant être rejetés librement; Température du fluide -20…+200°C; pressions de réglage possibles par incréments de 0,1 bar

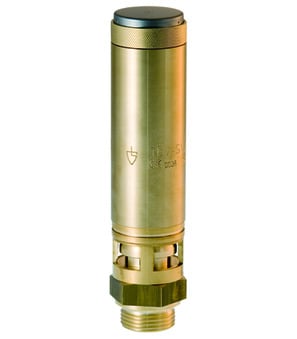

Soupape de sécurité Série SV02 -
avec aération rotative; Corps Bronze rouge; Joint d’étanchéité NBR; Application: Air comprimé, gaz, vapeurs non toxiques; Température du fluide -30…+130°C; pressions de réglage possibles 1...16bar par incréments de 0,1 bar
Soupape de sécurité Série SV03 -
avec aération rotative; Corps Bronze rouge; Joint d’étanchéité NBR; Application: Eau, fluides neutres; Température du fluide -30…+130°C; pressions de réglage possibles 1...16bar par incréments de 0,1 bar

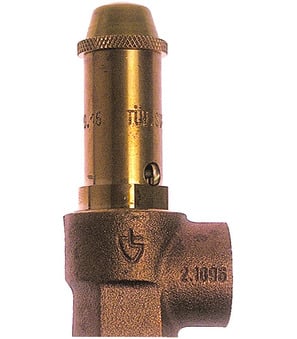

Soupape de sécurité Série SV04 -
avec aération rotative; Corps Bronze rouge; Joint d’étanchéité NBR; Application: Air comprimé, gaz, vapeurs non toxiques; Température du fluide -30…+130°C; pressions de réglage possibles 0,5...25bar par incréments de 0,1 bar
Soupape de sécurité à levée totale Série SF01 -
avec aération rotative; Corps Bronze rouge; Joint d’étanchéité PTFE; Application: Air comprimé, Gaz, vapeurs; Température du fluide -60...225°C; pressions de réglage possibles 0,5...25bar par incréments de 0,1 bar
Soupape de sécurité à levée totale Série SF01-T -
avec aération rotative; avec soufflet métallique en bronze; Corps Bronze rouge; Joint d’étanchéité EPDM; Application: gaz toxiques, inflammables; Température du fluide -40…+170°C; pressions de réglage possibles 0,5...25bar par incréments de 0,1 bar
Soupape de sécurité à levée totale Série SF04 -
avec aération rotative; Corps Bronze rouge; Joint d’étanchéité NBR; Application: fluides neutres; Température du fluide -30…+130°C; pressions de réglage possibles 0,5...25bar par incréments de 0,1 bar
Soupape de sécurité à levée totale Série SF05 -
avec aération rotative; avec soufflet métallique en bronze; Corps Bronze rouge; Joint d’étanchéité EPDM; Application: liquides toxiques et inflammables; Température du fluide -40…+170°C; pressions de réglage possibles 0,5...25bar par incréments de 0,1 bar
Soupape de sécurité à levée totale Série SF06 -
Partie supérieure étanche à l’huile et au gaz; Corps Bronze rouge; sans numéro d’essai du composant
Soupape de décharge Série RV05 -
Partie supérieure étanche à l’huile et au gaz; Corps Bronze rouge; sans numéro d’essai du composant; réglé fixe et plombé
Soupape de décharge Série RV05 -
Partie supérieure étanche à l’huile et au gaz; Corps Bronze rouge; sans numéro d’essai du composant

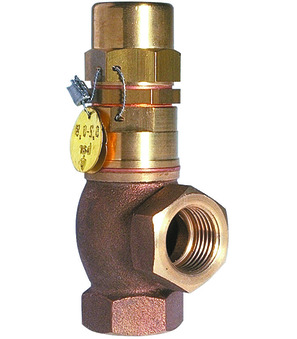

Soupape de décharge Série RV02-T -
Partie supérieure étanche à l’huile et au gaz; Corps Bronze rouge; sans numéro d’essai du composant; réglé fixe et plombé
Soupape de décharge Série RV02-T -
Partie supérieure étanche à l’huile et au gaz; Corps 1.4408; sans numéro d’essai du composant

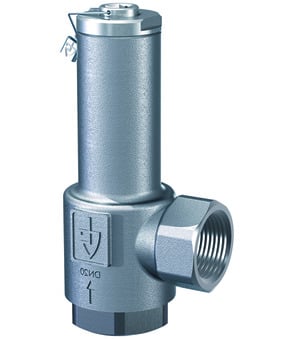

Soupape de décharge Série RV17 -
Corps 1.4571; Capot GGG40; à étanchéité métallique; capuchon étanche au gaz; Température du fluide -10…+280°C; sans numéro d’essai du composant; pressions de réglage possibles par incréments de 0,1 bar
Soupape de décharge Série RV06 -
Corps 1.4571; Capot GGG40; à étanchéité métallique; capuchon étanche au gaz; Température du fluide -10…+280°C; pressions de réglage possibles par incréments de 0,1 bar
Soupape de sécurité Série SV05 -
Corps 1.4571; Capot 1.4581; à étanchéité métallique; capuchon étanche au gaz; Température du fluide -60…+280°C; sans numéro d’essai du composant; pressions de réglage possibles par incréments de 0,1 bar
Soupape de décharge Série RV07 -
Corps 1.4571; Capot 1.4581; à étanchéité métallique; capuchon étanche au gaz; Température du fluide -60…+280°C; pressions de réglage possibles par incréments de 0,1 bar
Soupape de sécurité Série SV06
Soupapes de sécurité et de décharge

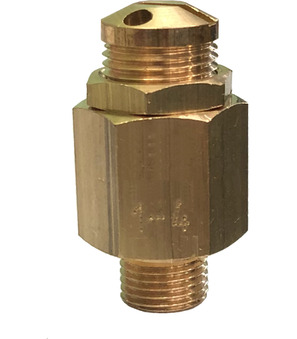

Soupape de décharge Série RV01
Corps, Pièces internes Laiton; Joint d’étanchéité FKM; réglage manuel de la pression de décharge (Contre-écrou); Température du fluide -20…+180°C; sans numéro d’essai du composant
| Filetage mâle | DN | Plage de pression | Température du fluide | Type | Séquence |
|---|---|---|---|---|---|
| G 1/4" | 3 mm | 0,5...1 bar | 0...180 °C | RV01-14-3-0,5/1 | 33620012 |
| G 1/4" | 3 mm | 1...4 bar | 0...180 °C | RV01-14-3-1/4 | 33620013 |
| G 1/4" | 3 mm | 3...7 bar | 0...180 °C | RV01-14-3-3/7 | 33620014 |
| G 1/4" | 3 mm | 6...12 bar | 0...180 °C | RV01-14-3-6/12 | 33620015 |
| G 1/4" | 3 mm | 10...18 bar | 0...180 °C | RV01-14-3-10/18 | 33620016 |
| G 1/4" | 3 mm | 16...32 bar | 0...180 °C | RV01-14-3-16/32 | 33620017 |
| G 1/4" | 3 mm | 30...60 bar | 0...180 °C | RV01-14-3-30/60 | 33620018 |
| G 1/8" | 3 mm | 0,5...1 bar | 0...180 °C | RV01-18-3-0,5/1 | 33620019 |
| G 1/8" | 3 mm | 1...4 bar | 0...180 °C | RV01-18-3-1/4 | 33620020 |
| G 1/8" | 3 mm | 3...7 bar | 0...180 °C | RV01-18-3-3/7 | 33620021 |
| G 1/8" | 3 mm | 6...12 bar | 0...180 °C | RV01-18-3-6/12 | 33620022 |
| G 1/8" | 3 mm | 10...18 bar | 0...180 °C | RV01-18-3-10/18 | 33620023 |
| G 1/8" | 3 mm | 16...32 bar | 0...180 °C | RV01-18-3-16/32 | 33620024 |
| G 1/8" | 3 mm | 30...60 bar | 0...180 °C | RV01-18-3-30/60 | 33620025 |

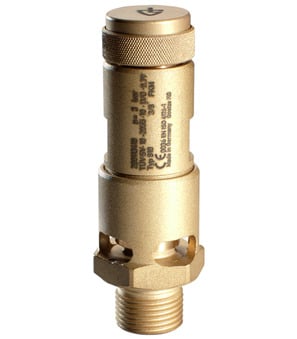

Soupape de sécurité Série SV01
avec aération rotative; Corps Laiton; Ressort de compression Acier inoxydable; Joint d’étanchéité 0,2...25bar FKM, 25,1...50bar PTFE; Application: Air comprimé, gaz non toxiques et ininflammables pouvant être rejetés librement; Température du fluide -20…+200°C; pressions de réglage possibles 0,2...50bar par incréments de 0,1 bar
| Filetage mâle | DN | Débit de soufflage à 6 bar d’air | Type | Séquence |
|---|---|---|---|---|
| G 1/2" | 11 mm | 393 Nm3/h | SV01-12-11-X | 33630000 |
| G 1/4" | 7,5 mm | 176 Nm3/h | SV01-14-7.5-X | 33630001 |
| G 1" | 20 mm | 1251 Nm3/h | SV01-10-20-X | 33630002 |
| G 3/4" | 16 mm | 821 Nm3/h | SV01-34-16-X | 33630003 |
| G 3/8" | 10 mm | 321 Nm3/h | SV01-38-10-X | 33630004 |
| Filetage mâle | DN | Pression de réglage | Débit de soufflage à 6 bar d’air | Type |
|---|---|---|---|---|
| G 1/2" | 14 mm | 0,2...40 bar | 613 Nm3/h | SV02-12-14-X |
