Válvulas de bola - automáticas
| Función | Brida ISO5211 | Tensión | Par de apriete | Tiempo de maniobra | Type |
|---|---|---|---|---|---|
| NC | Estrella F05/F07 14 mm | 100-240VAC | 60 Nm | 9 s | VB060-H-AKKU-P0S |
| Rosca hembra interna | DN | Longitud de montaje | Cuadradillo | Brida ISO5211 | Rango de presión | Versión | Type |
|---|---|---|---|---|---|---|---|
| G 1/2" | 15 mm | 62 mm | 9 mm | F03 | 0...40 bar | ATEX | BA168-12-B-AH |

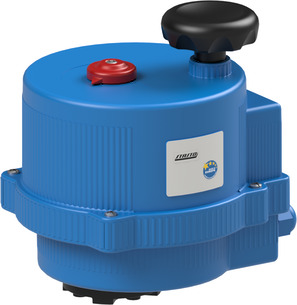

Actuador eléctrico Serie VB-AKKU-POS
| Función | Brida ISO5211 | Tensión | Par de apriete | Tiempo de maniobra | Type | Sequence |
|---|---|---|---|---|---|---|
| NC | Estrella F07/F10 17 mm | 24VAC/DC | 110 Nm | 27 s | VB110-L-AKKU-P0S | 26890003 |
| NC | Estrella F07/F10 17 mm | 100-240VAC | 110 Nm | 27 s | VB110-H-AKKU-P0S | 26890004 |
| NC | Estrella F07/F10 17 mm | 100-240VAC | 190 Nm | 27 s | VB190-H-AKKU-P0S | 26890005 |
| NC | Estrella F07/F10 22 mm | 24VAC/DC | 350 Nm | 50 s | VB350-L-AKKU-P0S | 26890006 |
| NC | Estrella F07/F10 22 mm | 100-240VAC | 350 Nm | 50 s | VB350-H-AKKU-P0S | 26890007 |
Actuador rotativo neumático Serie PAD-HA
ATEX II 2 G/D; de doble efecto; Ángulo de giro 90°; según ISO 5211/NAMUR; Rango de presión de trabajo máx. 8bar; Juntas de estanqueidad FKM; Rango de temperatura -20...+150°C; sentido de giro inverso
Actuador eléctrico Serie VB-M-R
Versión metálica; apto para Válvulas con recorrido de conmutación de 90°; apto para un máximo de 100 ciclos de conmutación por día; Final de carrera pre-cableado; 2 contactos libres de potencial para realimentación de posición final; incl. Regulador de posición 4-20mA/0-10V; incluida la accionamiento manual de emergencia
| Type | Sequence |
|---|---|
| VB110M-RE27-Q17 | 26910000 |
| VB270M-RE50-Q22 | 26910001 |
Válvula de bola con bridas con actuador neumático rotativo Serie BA049-S0-3C
Brida PN16; Carcasa, Bola 1.4401; Juntas de estanqueidad PTFE/FKM; actuador de simple efecto; Presión de pilotaje 5,5...8bar; Temperatura del fluido -20...+160°C; Rango de presión 0...16bar; incl. Certificado de inspección de recepción EN-10204-3.1; para material, presión, función y estanqueidad
| DN | Longitud de montaje | Rango de presión | Tensión | Versión | Tipo de interruptor | Material de contacto | Material de la carcasa | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|
| 25 mm | 46 mm | 0...16 bar | - | - | - | - | - | BA049-25-S0-3C | 26920000 |
| 25 mm | 46 mm | 0...16 bar | - | - | - | - | - | BA049-25-T0-3C | 26920001 |
| 50 mm | 82 mm | 0...16 bar | - | - | - | - | - | BA049-50-S0-3C | 26920004 |
| 100 mm | 152 mm | 0...16 bar | - | - | - | - | - | BA049-100-S0 | 26920005 |
| 100 mm | 152 mm | 0...16 bar | - | - | - | - | - | BA049-100-S0-02 | 26920006 |
| 100 mm | 152 mm | 0...16 bar | - | - | - | - | - | BA049-100-S0-3C | 26920007 |
| DN | Longitud de montaje | Rango de presión | Tensión | Versión | Tipo de interruptor | Material de contacto | Material de la carcasa | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|
| 25 mm | 46 mm | 0...16 bar | 24VDC / 48V/50-60Hz | Estándar | - | - | - | BA049-25-S0-3C-ABS53-C001-03-C002-31-6-EB0X03 | 26920002 |
| 25 mm | 46 mm | 0...16 bar | 24VDC / 48V/50-60Hz | Estándar | - | - | - | BA049-25-T0-3C-ABS53-C001-03-C002-31-6-EB0X03 | 26920003 |
