Kulové kohouty - s pohonem
| vnitřní závit | DN | délka | čtyřhran | příruba ISO5211 | rozsah tlaku | provedení | Type | Sequence |
|---|---|---|---|---|---|---|---|---|
| G 3" | 80 mm | 150 mm | 17 mm | F07 | 0...40 bar | - | BA168-30-B | 26890031 |
| G 3" | 80 mm | 150 mm | 22 mm | F10 | 0...40 bar | - | BA168-30-B-01 | 26890032 |
| G 4" | 100 mm | 178 mm | 17 mm | F07 | 0...25 bar | - | BA168-40-B-01 | 26890033 |
| G 4" | 100 mm | 178 mm | 22 mm | F10 | 0...25 bar | - | BA168-40-B | 26890034 |

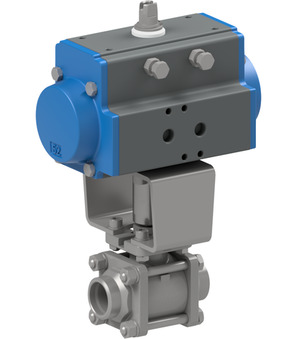

pneumatický otočný pohon série PAD-HA
ATEX II 2 G/D; dvojčinný; úhel otáčení 90°; dle ISO 5211/NAMUR; rozsah pracovního tlaku max. 8bar; těsnění FKM; rozsah teploty -20...+150°C; opačný směr otáčení
Elektropohon série VB-M-R
Kovové provedení; pro armatury s 90° pohybem; vhodné pro maximálně 100 cyklů za den; včetně spínačů koncových poloh; 2 bezpotenciálové kontakty pro indikaci koncové polohy; vč. regulátor 4-20mA/0-10V; včetně ručního nouzového ovládání
Grundversion
| Type | Sequence |
|---|---|
| VB110M-RE27-Q17 | 26910000 |
| VB270M-RE50-Q22 | 26910001 |
kulový kohout - přírubový, s otočným pneumatickým pohonem série BA049-S0-3C
příruba PN16; Kryt, koule 1.4401; těsnění PTFE/FKM; jednočinný pohon; ovládací tlak 5,5...8bar; teplota média -20...+160°C; rozsah tlaku 0...16bar; vč. certifikát o převzetí EN-10204-3.1; pro materiál, tlak, funkci a těsnost
Grundversion
| DN | délka | rozsah tlaku | napětí | provedení | typ spínače | materiál kontaktů | materiál tělesa | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|
| 25 mm | 46 mm | 0...16 bar | - | - | - | - | - | BA049-25-S0-3C | 26920000 |
| 25 mm | 46 mm | 0...16 bar | - | - | - | - | - | BA049-25-T0-3C | 26920001 |
| 50 mm | 82 mm | 0...16 bar | - | - | - | - | - | BA049-50-S0-3C | 26920004 |
| 100 mm | 152 mm | 0...16 bar | - | - | - | - | - | BA049-100-S0 | 26920005 |
| 100 mm | 152 mm | 0...16 bar | - | - | - | - | - | BA049-100-S0-02 | 26920006 |
| 100 mm | 152 mm | 0...16 bar | - | - | - | - | - | BA049-100-S0-3C | 26920007 |
| 100 mm | 152 mm | 0...16 bar | - | - | - | - | - | BA049-100-T0 | 26920008 |
Varianten
| DN | délka | rozsah tlaku | napětí | provedení | typ spínače | materiál kontaktů | materiál tělesa | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|
| 25 mm | 46 mm | 0...16 bar | 24VDC / 48V/50-60Hz | standard | - | - | - | BA049-25-S0-3C-ABS53-C001-03-C002-31-6-EB0X03 | 26920002 |
| 25 mm | 46 mm | 0...16 bar | 24VDC / 48V/50-60Hz | standard | - | - | - | BA049-25-T0-3C-ABS53-C001-03-C002-31-6-EB0X03 | 26920003 |
| 100 mm | 152 mm | 0...16 bar | 24VDC / 48V/50-60Hz | se zabudovanou žlutou LED a VDR | Crouzet 831613 | stříbro - nikl | plast | BA049-100-T0-ABS53-C001-03-C002-31-LV-2-EB0X01 | 26920009 |
| DN | délka | rozsah tlaku | napětí | provedení | typ spínače | funkce | materiál tělesa | materiál kontaktů | navařovací konce | Type |
|---|---|---|---|---|---|---|---|---|---|---|
| 10 mm | 57 mm | 0...64 bar | - | ATEX | - | - | - | - | - | BA034-10-S0-A |
