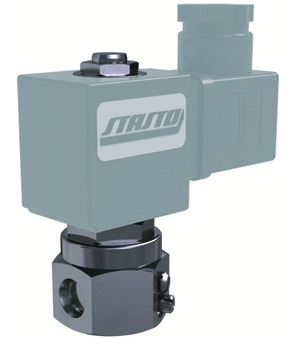

Válvula solenoide de 2/2 vías 21L1K1V30-RL
Válvula solenoide de 2/2 vías Serie 21L; accionamiento directo; NC; Cuerpo Acero inoxidable 1.4401; Tubo guía Acero inoxidable monobloque; Junta de estanqueidad FKM; Temperatura del fluido -10...+120°C; Regulación de caudal lateral; Bobina estándar BDA; Ancho del conector 32mm; G 1/8"; DN 3mm; Presión AC 0-10bar; Presión DC 0-6bar; Longitud de montaje 30mm
Introduzca el número: 84818099
País natal: Italia
Peso: 0.18 kg
Número de artículo corto: 21L1K1V30RL
País natal: Italia
Peso: 0.18 kg
Número de artículo corto: 21L1K1V30RL
2/2-Wege-Magnetventil Serie 21L; direktgesteuert; NC; Körper Edelstahl 1.4401; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...+120°C; Mengenregulierung seitlich; Standardspule BDA; Steckerbreite 32mm; G 1/8"; DN 3mm; Druck AC 0-10bar; Druck DC 0-6bar; Baulänge 30mm
| <<Abmessung>> | |
|---|---|
| Rosca hembra interna | G 1/8" |
| DN | 3 mm |
| Longitud de montaje | 30 mm |
| Types of construction | |
| Ancho del conector | 32 mm |
| <<Druck>> | |
| Presión AC | 0...10 bar |
| Presión DC | 0...6 bar |
| <<Materialien>> | |
| Junta de estanqueidad | FKM |
| <<Eigenschaften>> | |
| Bobina | BDA |
| Temperatura del fluido | -10...+120 °C |
Hojas de datos, instrucciones, archivos 3D y certificados...
en tu idioma
ZIPData Sheets
1Ficha técnica_Válvula solenoide de 2/2 vías Serie 21L_ES.pdf
Descargar
CAD / 3D
1CADSTEP_21L1K1V30RL.stp
Descargar
Datové listy
1Datový list_2/2 cestný elektromagnetický ventil série 21L_CS.pdf
Descargar
Montážní a provozní návody
1Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - přímo řízené_CS.pdf
Descargar
Prohlášení o shodě
1Prohlášení o shodě_2/2-cestné elektromagnetické ventily - přímo řízené_CS.pdf
Descargar
Datenblätter
1Datenblatt_2/2-Wege-Magnetventil Serie 21L_DE.pdf
Descargar
Montage- und Betriebsanleitungen
1Montage- und Betriebsanleitung_2/2-Wege Magnetventile - direktgesteuert_DE.pdf
Descargar
Konformitätserklärungen
1Konformitätserklärung_2/2-Wege Magnetventile - direktgesteuert_DE.pdf
Descargar
Data Sheets
1Data sheet_2/2-way solenoid valve Series 21L_EN.pdf
Descargar
Assembly and Operating Instructions
1Assembly and operating instructions_2/2-way solenoid valves - directly operated_EN.pdf
Descargar
Declarations of Conformity
1Declaration of conformity_2/2-way solenoid valves - directly operated_EN.pdf
Descargar
Adatlapok
1Adatlap_2/2-es mágnesszelep sorozat 21L_HU.pdf
Descargar
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - közvetlen vezérléssel_HU.pdf
Descargar
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - közvetlen vezérléssel_HU.pdf
Descargar
Karty katalogowe
1Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria 21L_PL.pdf
Descargar
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie bezpośrednie_PL.pdf
Descargar
Deklaracje zgodności
1Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie bezpośrednie_PL.pdf
Descargar
Podatkovni listi
1Podatkovni list_2/2-potni magnetni ventil serija 21L_SL.pdf
Descargar
Navodila za montažo in uporabo
1Navodila za montažo in uporabo_2/2-potni magnetni ventili - direktno krmiljeni_SL.pdf
Descargar
Izjave o skladnosti
1Izjava o skladnosti_2/2-potni magnetni ventili - direktno krmiljeni_SL.pdf
Descargar
Data Sheets
1Tehnički list_2/2-kraki elektromagnetni ventil serije 21L_SRLATIN.pdf
Descargar
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - direktno upravljani_SRLATIN.pdf
Descargar
Declarations of Conformity
1Deklaracija o usklađenosti_2/2 elektromagnetni ventili - direktno upravljani_SRLATIN.pdf
Descargar
No hay repuestos disponibles para este producto.
