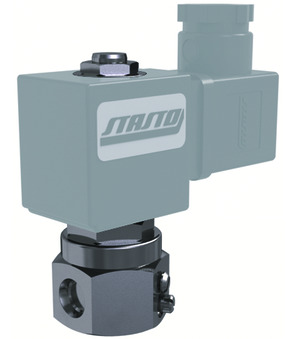

2/2-vägs magnetventil 21L1K1V30-RL
2/2-vägs magnetventil Serie 21L; direktstyrd; NC; Hus Rostfritt stål 1.4401; Styrhylsa Rostfritt stål i ett stycke; Tätning FKM; Medietemperatur -10...+120°C; Flödesreglering sidledes; Standardspole BDA; Kontaktbredd 32mm; G 1/8"; DN 3mm; Tryck AC 0-10bar; Tryck DC 0-6bar; Bygglängd 30mm
Ange nr.: 84818099
Ursprungsland: Italien
Vikt: 0.18 kg
Kort artikelnummer: 21L1K1V30RL
Ursprungsland: Italien
Vikt: 0.18 kg
Kort artikelnummer: 21L1K1V30RL
2/2-Wege-Magnetventil Serie 21L; direktgesteuert; NC; Körper Edelstahl 1.4401; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...+120°C; Mengenregulierung seitlich; Standardspule BDA; Steckerbreite 32mm; G 1/8"; DN 3mm; Druck AC 0-10bar; Druck DC 0-6bar; Baulänge 30mm
| <<Abmessung>> | |
|---|---|
| Invändig gänga | G 1/8" |
| DN | 3 mm |
| Bygglängd | 30 mm |
| Types of construction | |
| Kontaktbredd | 32 mm |
| <<Druck>> | |
| Tryck AC | 0...10 bar |
| Tryck DC | 0...6 bar |
| <<Materialien>> | |
| Tätning | FKM |
| <<Eigenschaften>> | |
| Spole | BDA |
| Medietemperatur | -10...+120 °C |
Datablad, instruktioner, 3D-filer och certifikat...
På ditt språk
ZIPData Sheets
1Datablad_2/2-vägs magnetventil Serie 21L_SV.pdf
Ladda ner
CAD / 3D
1CADSTEP_21L1K1V30RL.stp
Ladda ner
Datové listy
1Datový list_2/2 cestný elektromagnetický ventil série 21L_CS.pdf
Ladda ner
Montážní a provozní návody
1Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - přímo řízené_CS.pdf
Ladda ner
Prohlášení o shodě
1Prohlášení o shodě_2/2-cestné elektromagnetické ventily - přímo řízené_CS.pdf
Ladda ner
Datenblätter
1Datenblatt_2/2-Wege-Magnetventil Serie 21L_DE.pdf
Ladda ner
Montage- und Betriebsanleitungen
1Montage- und Betriebsanleitung_2/2-Wege Magnetventile - direktgesteuert_DE.pdf
Ladda ner
Konformitätserklärungen
1Konformitätserklärung_2/2-Wege Magnetventile - direktgesteuert_DE.pdf
Ladda ner
Data Sheets
1Data sheet_2/2-way solenoid valve Series 21L_EN.pdf
Ladda ner
Assembly and Operating Instructions
1Assembly and operating instructions_2/2-way solenoid valves - directly operated_EN.pdf
Ladda ner
Declarations of Conformity
1Declaration of conformity_2/2-way solenoid valves - directly operated_EN.pdf
Ladda ner
Adatlapok
1Adatlap_2/2-es mágnesszelep sorozat 21L_HU.pdf
Ladda ner
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - közvetlen vezérléssel_HU.pdf
Ladda ner
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - közvetlen vezérléssel_HU.pdf
Ladda ner
Karty katalogowe
1Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria 21L_PL.pdf
Ladda ner
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie bezpośrednie_PL.pdf
Ladda ner
Deklaracje zgodności
1Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie bezpośrednie_PL.pdf
Ladda ner
Podatkovni listi
1Podatkovni list_2/2-potni magnetni ventil serija 21L_SL.pdf
Ladda ner
Navodila za montažo in uporabo
1Navodila za montažo in uporabo_2/2-potni magnetni ventili - direktno krmiljeni_SL.pdf
Ladda ner
Izjave o skladnosti
1Izjava o skladnosti_2/2-potni magnetni ventili - direktno krmiljeni_SL.pdf
Ladda ner
Data Sheets
1Tehnički list_2/2-kraki elektromagnetni ventil serije 21L_SRLATIN.pdf
Ladda ner
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - direktno upravljani_SRLATIN.pdf
Ladda ner
Declarations of Conformity
1Deklaracija o usklađenosti_2/2 elektromagnetni ventili - direktno upravljani_SRLATIN.pdf
Ladda ner
Inga reservdelar finns tillgängliga för den här produkten.
