Neumática · Válvulas de caudal y antirretorno

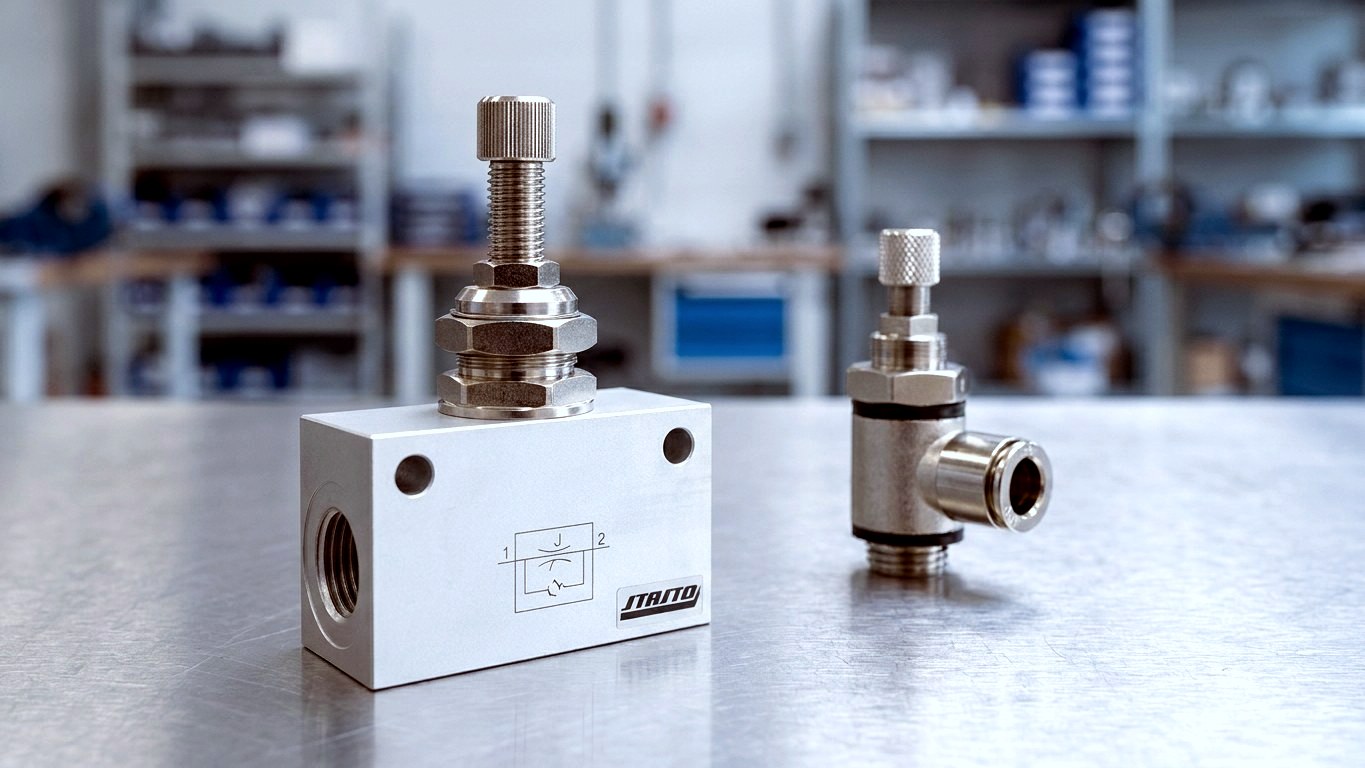

Válvulas de control de caudal unidireccionales para cilindros neumáticos – regule la velocidad con precisión
Las válvulas de control de caudal unidireccionales regulan la velocidad de movimiento de sus cilindros neumáticos de forma definida, repetible y sin intervenir en la presión. En un sentido, la válvula estrangula el flujo de aire mediante una aguja ajustable; en sentido contrario, la válvula de retención integrada abre el paso libre. Así puede ajustar de forma independiente las carreras de avance y retroceso. En STASTO encontrará tres modelos — bloque, roscado y orientable (Push-in) — con conexiones de M5 a G1/2.
Bloque · Roscado · Orientable
Ventajas
Por qué elegir las válvulas de estrangulamiento antirretorno de STASTO
Control de velocidad direccional para movimientos de émbolo suaves y repetibles, adaptado a su cilindro, espacio disponible y disposición de mangueras.
Regulación de velocidad independiente por sentido
La extensión y retracción del cilindro se pueden ajustar de forma independiente, normalmente mediante estrangulamiento de escape para un movimiento uniforme.
Tres formatos para cada situación de montaje

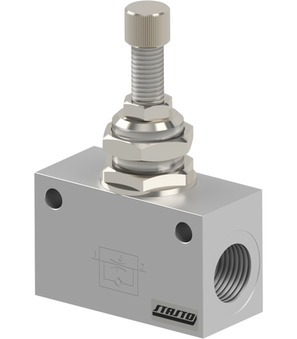

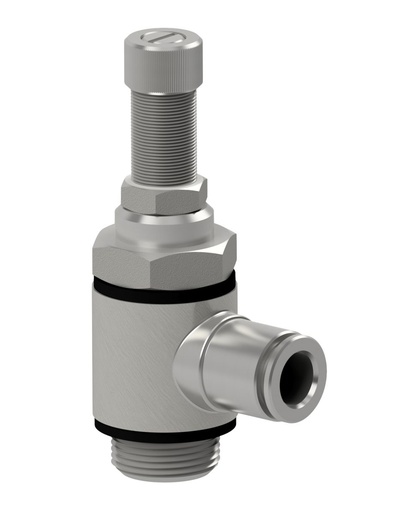

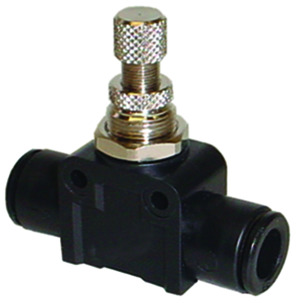

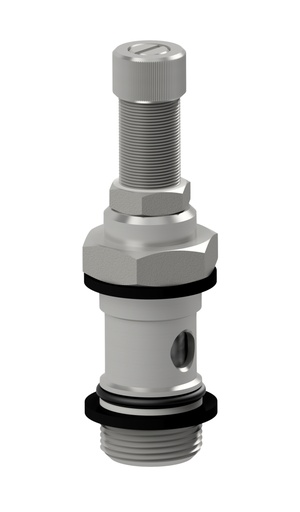

Versión compacta en bloque (Serie MV21-U, MV34-U), versión roscada para montaje directo (Serie MV44) y versiones giratorias push-in (Serie UFC05-C/V, MV15MA35-C/V) cubren montaje en puerto, instalación compacta y tendido flexible de mangueras.
Amplia gama de conexiones
Desde M5 hasta G1/8, G1/4, G3/8 y G1/2; caudales nominales según serie y conexión — en la Serie MV21-U, por ejemplo, de 70 a 1.350 Nl/min.
Ajuste fino y preciso
Ajuste mediante tornillo ranurado o moleteado, según la serie con posibilidad de bloqueo contra modificaciones accidentales — apto para cilindros según ISO 15552 e ISO 6432.
Tipos constructivos
Válvulas reguladoras de caudal con antirretorno por tipo constructivo
Seleccione la serie adecuada según la conexión del cilindro, el espacio disponible y la conducción de la manguera.
Comparativa de configuraciones
Bloque, roscada u orientable – ¿qué tipo constructivo es el adecuado?
Las tres clases de tipo constructivo se diferencian principalmente en el modo de montaje y la conducción de la manguera. Una comparativa para la preselección rápida.
| Bloque | Roscado | Orientable (Push-in) | |
|---|---|---|---|
| Series | MV21-U, MV34-U | MV44 | UFC05-C/V-W/-S/-F, MV15MA35-C/V |
| Montaje | Directamente en el puerto del cilindro o en la tubería | Roscado en el cilindro o en el componente | Conexión push-in giratoria |
| Conexión | M5 a G1/2 (MV21-U), tubo 4–8 mm (MV34-U) | Instalación roscada, compacta | Conexión push-in para tubo |
| Guía de tubo | Fijo en el puerto | Compacto en la conexión | Flexible, orientable |
| Aplicación típica | Cilindros normalizados, aplicaciones estándar | Espacios de instalación reducidos | Tubería flexible, trazado variable |
Guía
Estrangulación de escape o de entrada — ¿cuál es la correcta?
La elección de la dirección de estrangulación determina el comportamiento de movimiento del cilindro. Siga estos pasos para encontrar la versión adecuada.
Entender la dirección de estrangulación
- Estrangulación de escape (meter-out)
- Se estrangula el aire que sale del cilindro. En el lado de escape se genera una contrapresión — este colchón de aire produce un movimiento suave, uniforme e independiente de la carga. Es la variante más utilizada en la práctica.
- Estrangulación de entrada (meter-in)
- Se estrangula el aire entrante. Se emplea en casos especiales, como cilindros de simple efecto o volúmenes muy pequeños, pero tiende a arranques bruscos con cargas mayores.
- Caudal nominal
- Indica el rango del caudal volumétrico regulable — en la serie MV21-U, por ejemplo, 70–1.350 Nl/min. Los valores exactos se encuentran en la hoja de datos de cada variante.
Selección en cuatro pasos
- 1. Determinar la conexión del cilindro
- Definir rosca (M5, G1/8 hasta G1/2) o conexión de tubo.
- 2. Elegir la forma constructiva
- Bloque (montaje en puerto), roscado (compacto) o giratorio/push-in (conducción flexible de tubo).
- 3. Definir el diámetro de tubo
- Acorde a su instalación de tuberías — según la serie, por ejemplo, 4–16 mm.
- 4. Verificar la dirección de estrangulación
- Escape (estándar) o entrada, según la versión de la serie.
Aplicaciones
Dónde se utilizan las válvulas de control de caudal con antirretorno
En cualquier lugar donde se requiera mover cilindros neumáticos de forma controlada y repetitiva.

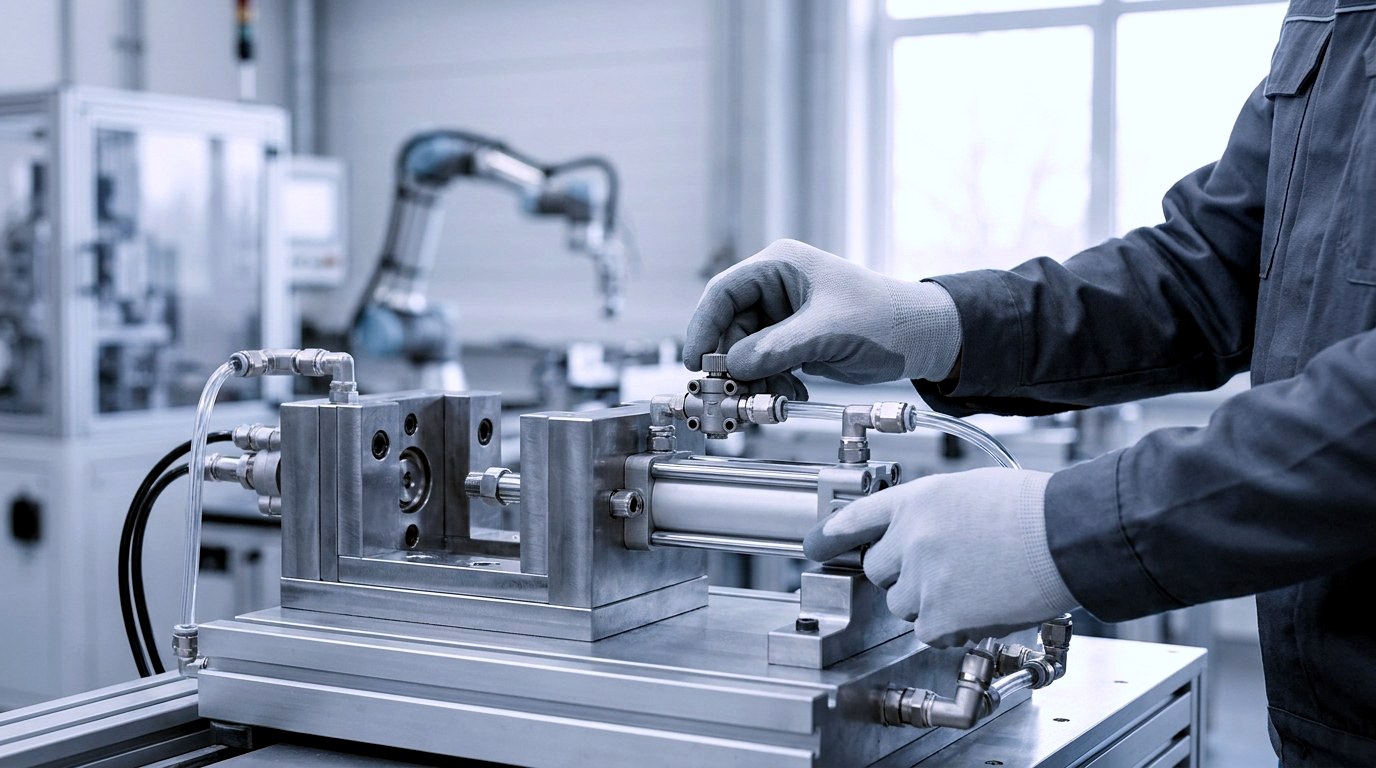

Ajuste de la velocidad del cilindro
Regular por separado el movimiento de avance y retroceso de cilindros neumáticos, p. ej. para un cierre suave de un dispositivo de sujeción.

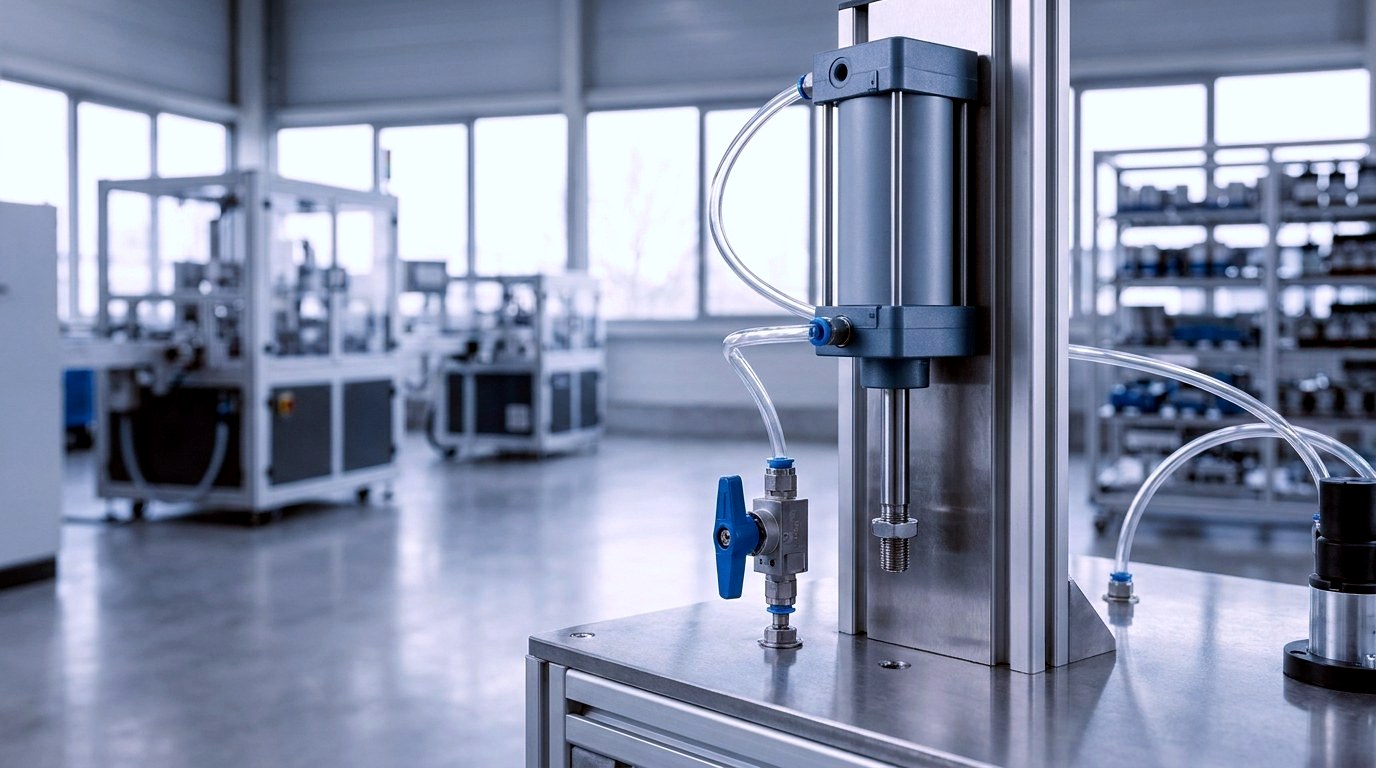

Estrangulación del escape
Método estándar ampliamente probado: el aire se estrangula en el lado de escape, lo que genera una contrapresión y permite un movimiento del émbolo uniforme y sin tirones.

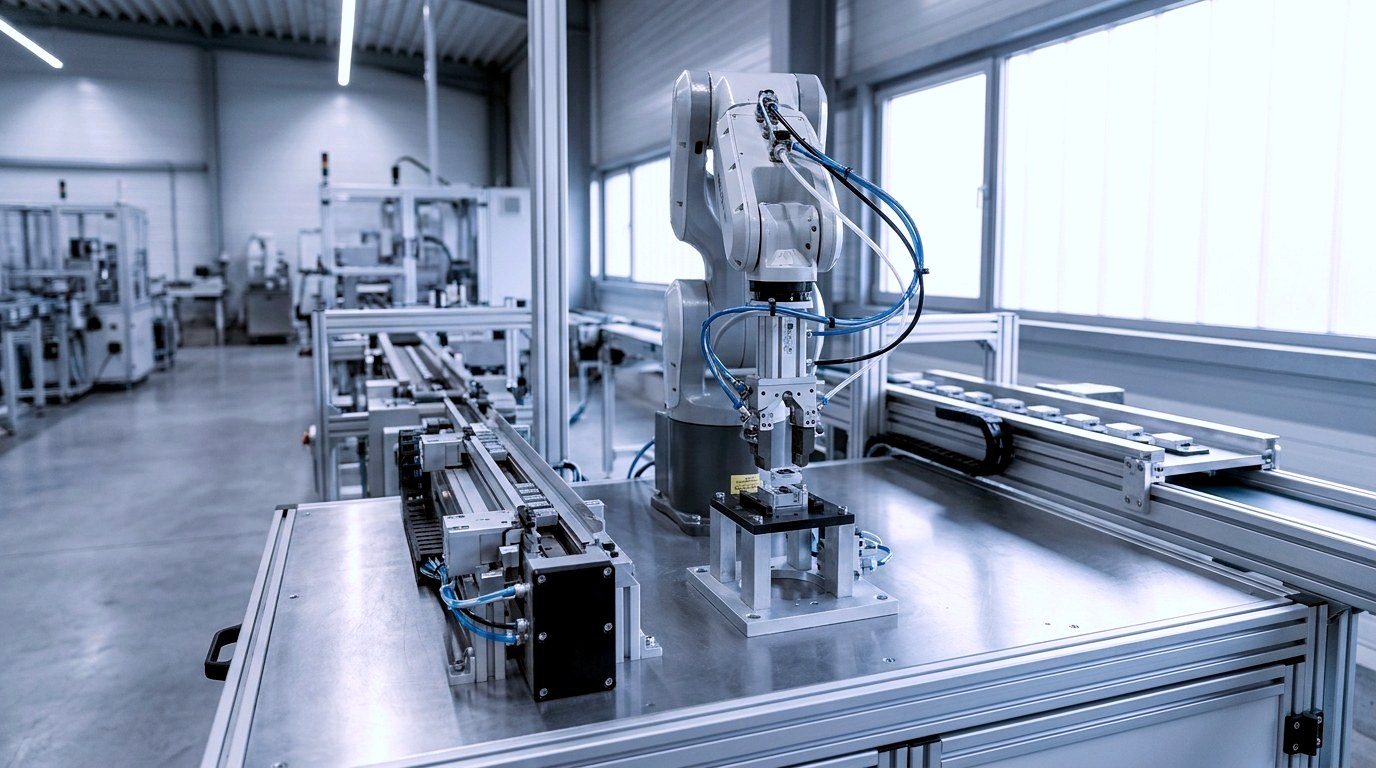

Manipulación y montaje industrial
Movimientos controlados en pinzas, alimentadores y actuadores lineales en líneas de fabricación automatizadas.

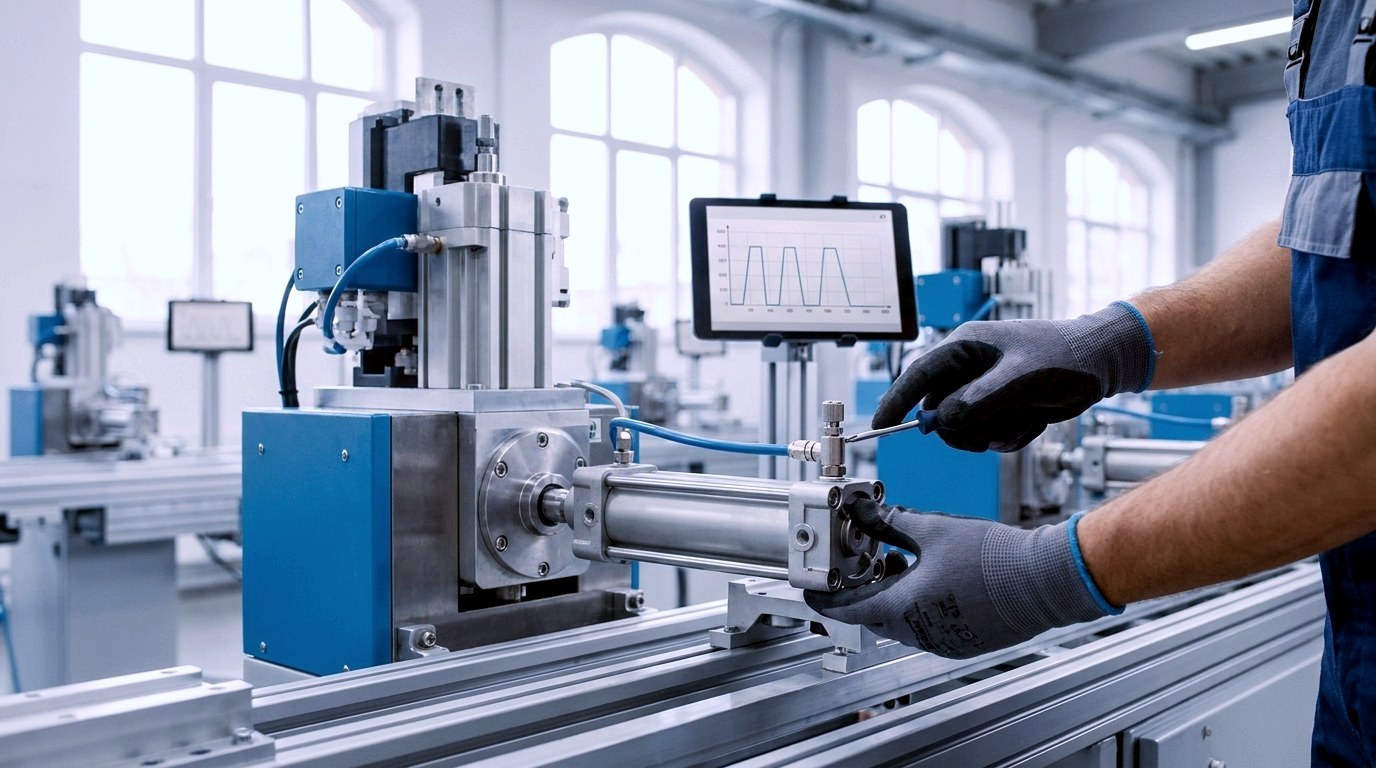

Ajuste fino de tiempos de ciclo
Reajustar las secuencias de movimiento en cilindros existentes y sincronizar con precisión los tiempos de ciclo en instalaciones.

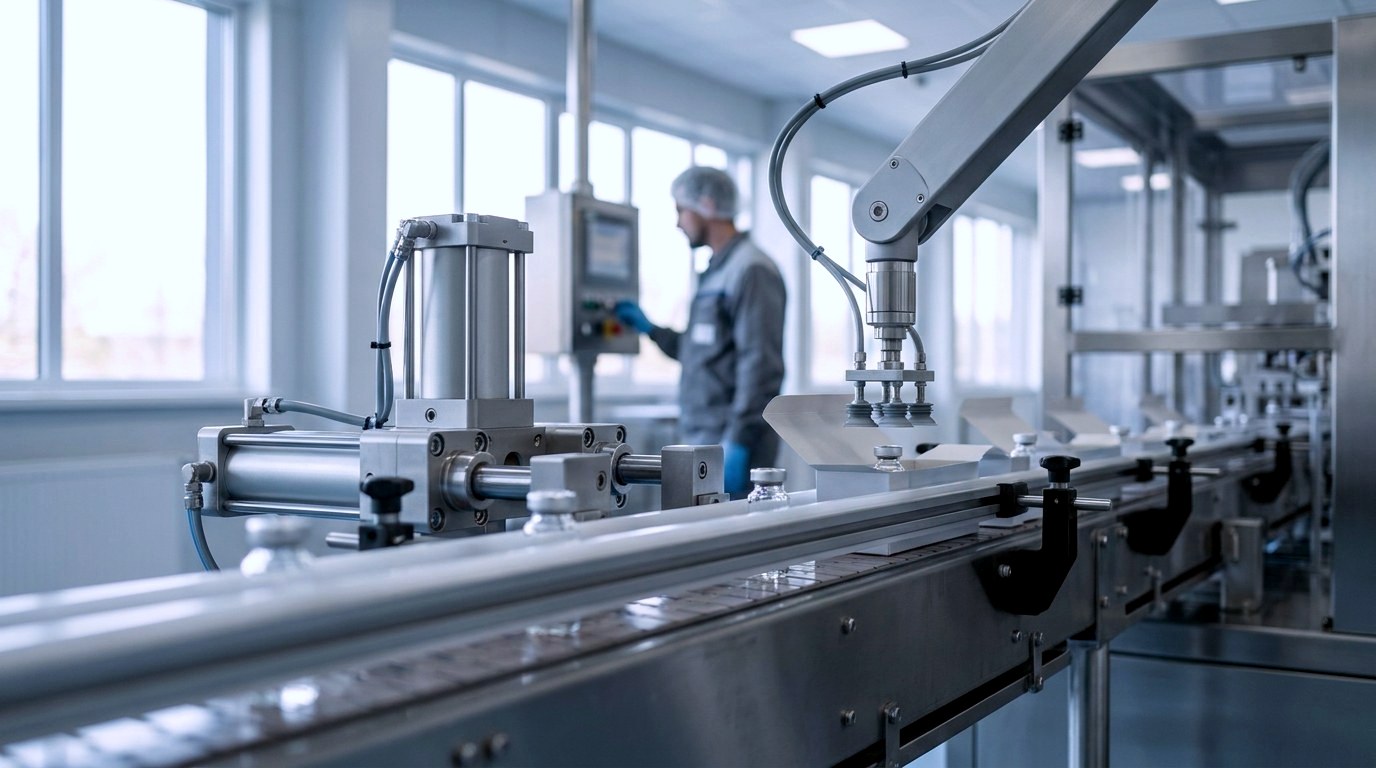

Movimientos suaves en envasado
Movimiento del émbolo uniforme y sin tirones en cilindros de líneas de envasado y llenado para un manejo delicado del producto.

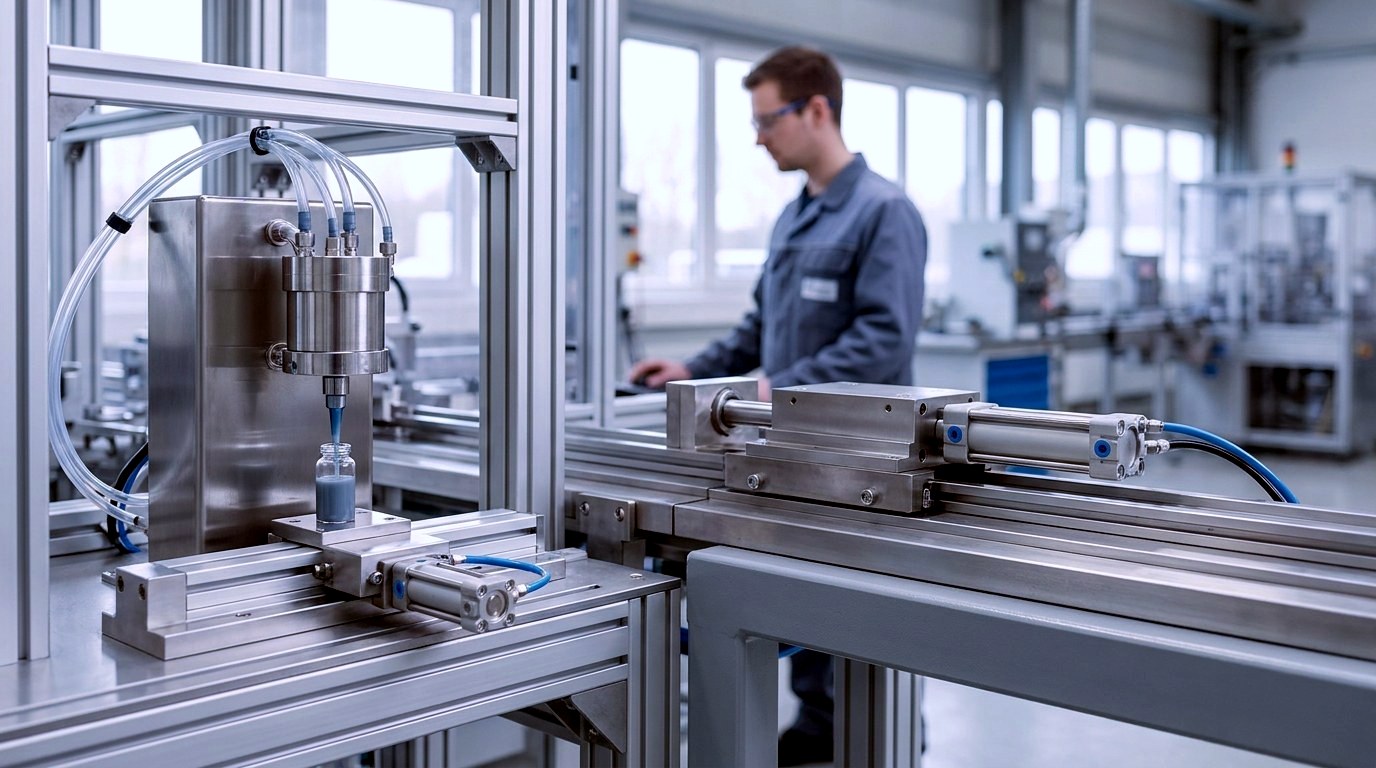

Movimientos de dosificación y avance
Movimientos de cilindro controlados y repetitivos en alimentadores y actuadores lineales en instalaciones de ingeniería de procesos.
Disponibilidad y asesoramiento

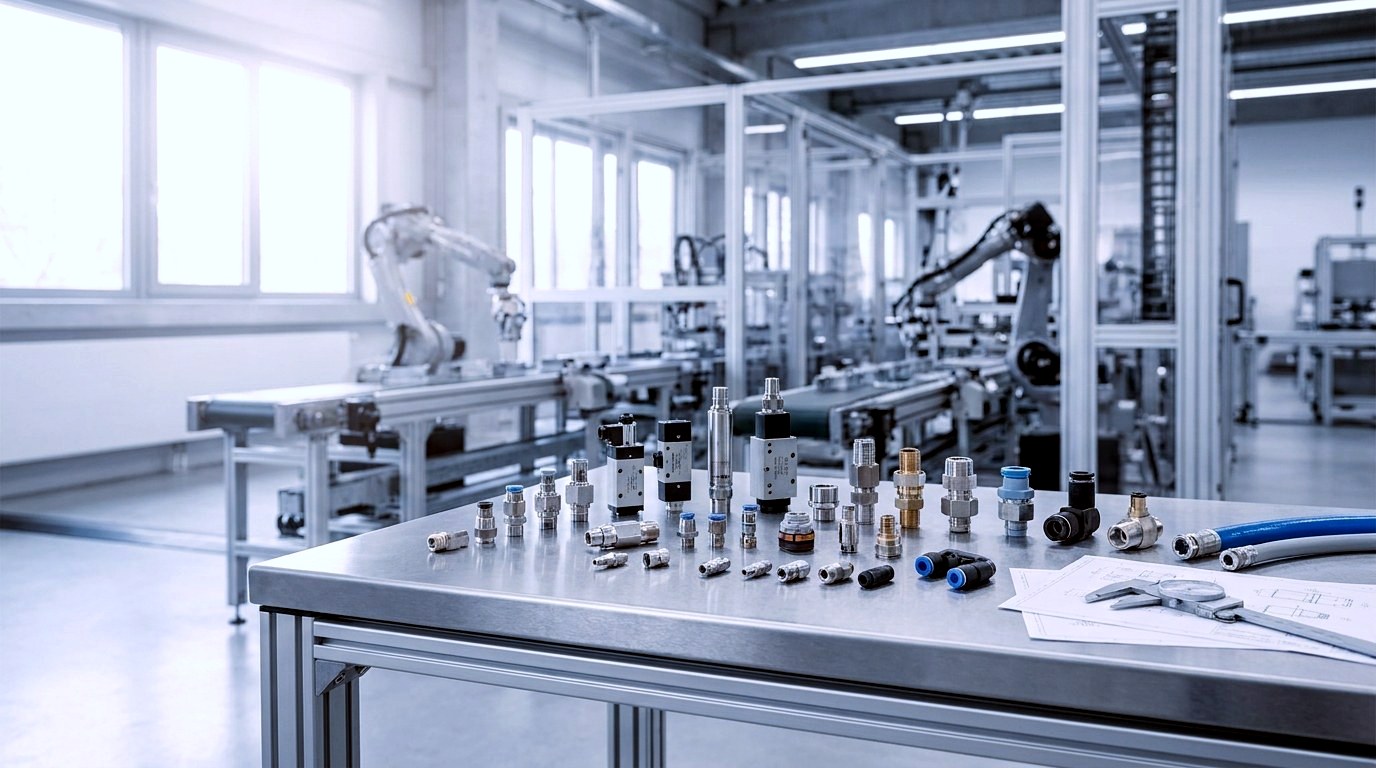

Selección, variantes y asesoramiento
La conexión, el diámetro de tubo, el caudal nominal y los materiales varían según la serie – los datos exactos se encuentran en cada artículo.
Disponibilidad según serie
La cantidad mínima de pedido y la información de entrega se encuentran en la página del producto o variante correspondiente.
Datos técnicos por artículo
La conexión, el diámetro de tubo, el caudal nominal y los materiales están especificados por variante en la ficha técnica. El rango de temperatura y presión varía según la serie.
Versiones especiales y asesoramiento
Nuestro equipo técnico responde a consultas sobre forma constructiva, conexión o sentido de estrangulación bajo petición.
Preguntas frecuentes
Preguntas sobre válvulas de estrangulación y antirretorno
Respuestas sobre función, montaje, conexiones y selección.
¿Qué es una válvula de estrangulación y antirretorno y cómo funciona?
Una válvula de estrangulación y antirretorno combina un estrangulador regulable con una válvula antirretorno y controla la velocidad de un cilindro neumático en función del sentido de circulación. En un sentido, el caudal de aire se estrangula y regula mediante una aguja; en el sentido contrario, la válvula antirretorno permite el paso libre del aire.
¿Dónde se monta la válvula: en el cilindro o en la tubería?
Depende del tipo constructivo: las válvulas de bloque y de rosca se montan preferentemente directas en el puerto del cilindro; las válvulas giratorias y push-in permiten una instalación flexible en el recorrido de la tubería. El montaje en el puerto del cilindro es el más habitual para la regulación del escape.
¿Cuál es la diferencia respecto a una válvula de estrangulación pura?
Una válvula de estrangulación pura (p. ej., serie MV21-B, MV34-B) estrangula en ambos sentidos, mientras que la válvula de estrangulación y antirretorno solo lo hace en uno. Esta última permite el paso libre del aire en el sentido contrario, lo que es la condición necesaria para el control de velocidad dependiente del sentido.
¿Qué conexiones y diámetros de tubería están disponibles?
Según la serie, las conexiones roscadas van desde M5, G1/8, G1/4, G3/8 hasta G1/2; las conexiones para tubería están disponibles en los diámetros habituales según la versión. Los datos exactos se encuentran en la página de cada producto.
¿En qué rango puedo regular el caudal?
El rango regulable depende del caudal nominal de la serie; en la serie MV21-U, por ejemplo, va de 70 Nl/min (M5) a 1.350 Nl/min (G1/2). Los detalles de cada variante se indican en la hoja de datos.
¿Qué cilindros son compatibles?
Las válvulas son compatibles con cilindros neumáticos estándar, como los de norma ISO 15552 o ISO 6432. La combinación adecuada de conexión y forma constructiva se selecciona según el tipo de cilindro; si tiene dudas, le asesoramos con gusto.
