Σε μια βιομηχανική εγκατάσταση διεργασιών απαιτήθηκε μια συμπαγής και με σαφή δομή πνευματική λύση για τον έλεγχο πολλαπλών ενεργοποιητών. Στόχος ήταν μια ανθεκτική, φιλική στη συντήρηση και με σαφή τεκμηρίωση εγκατάσταση στον ηλεκτρικό πίνακα. Η υλοποίηση πραγματοποιήθηκε με αρθρωτές νησίδες βαλβίδων και κεντρική προετοιμασία πεπιεσμένου αέρα.
Με μια ματιά
- Κλάδος: Κατασκευή εγκαταστάσεων
- Εφαρμογή: Πνευματικός έλεγχος μιας εγκατάστασης διεργασιών
- Μέσο / Διαδικασία: Πεπιεσμένος αέρας, διαδικασίες ελέγχου και μεταγωγής
- Πρόκληση: Δομημένη ενσωμάτωση πολλών λειτουργιών βαλβίδων σε περιορισμένο χώρο εγκατάστασης
- Λύση STASTO: Αρθρωτές νησίδες βαλβίδων με κεντρική προετοιμασία και σαφή δρομολόγηση σωλήνων
- Αποτέλεσμα: Υψηλή αξιοπιστία λειτουργίας και σαφής, φιλική προς τη συντήρηση δομή
Η πρόκληση
Στην εξεταζόμενη εγκατάσταση έπρεπε να συγκεντρωθούν πολυάριθμες πνευματικές λειτουργίες μέσα σε έναν ηλεκτρικό πίνακα. Ο έλεγχος περιλάμβανε πολλαπλούς ενεργοποιητές με διαφορετικές απαιτήσεις μεταγωγής, οι οποίοι πρέπει να ελέγχονται αξιόπιστα και με δυνατότητα επαναληψιμότητας.
Εκτός από τη λειτουργική ενσωμάτωση, καθοριστικό ρόλο έπαιξε η μηχανική και οργανωτική δομή. Η πρόκληση ήταν να επιτευχθεί υψηλή πυκνότητα διάταξης, χωρίς να περιοριστεί η προσβασιμότητα για συντήρηση και θέση σε λειτουργία. Ταυτόχρονα, έπρεπε να διασφαλιστούν καθαρές οδεύσεις σωλήνων, σαφείς σημάνσεις και ένας ξεκάθαρος διαχωρισμός των γραμμών ενέργειας και ελέγχου.
Οι τυπικές λύσεις με αποκεντρωμένες μεμονωμένες βαλβίδες θα είχαν οδηγήσει σε αυξημένη απαιτούμενη καλωδίωση και προσπάθεια συναρμολόγησης, καθώς και σε μια δυσδιάκριτη εγκατάσταση.
Η λύση STASTO

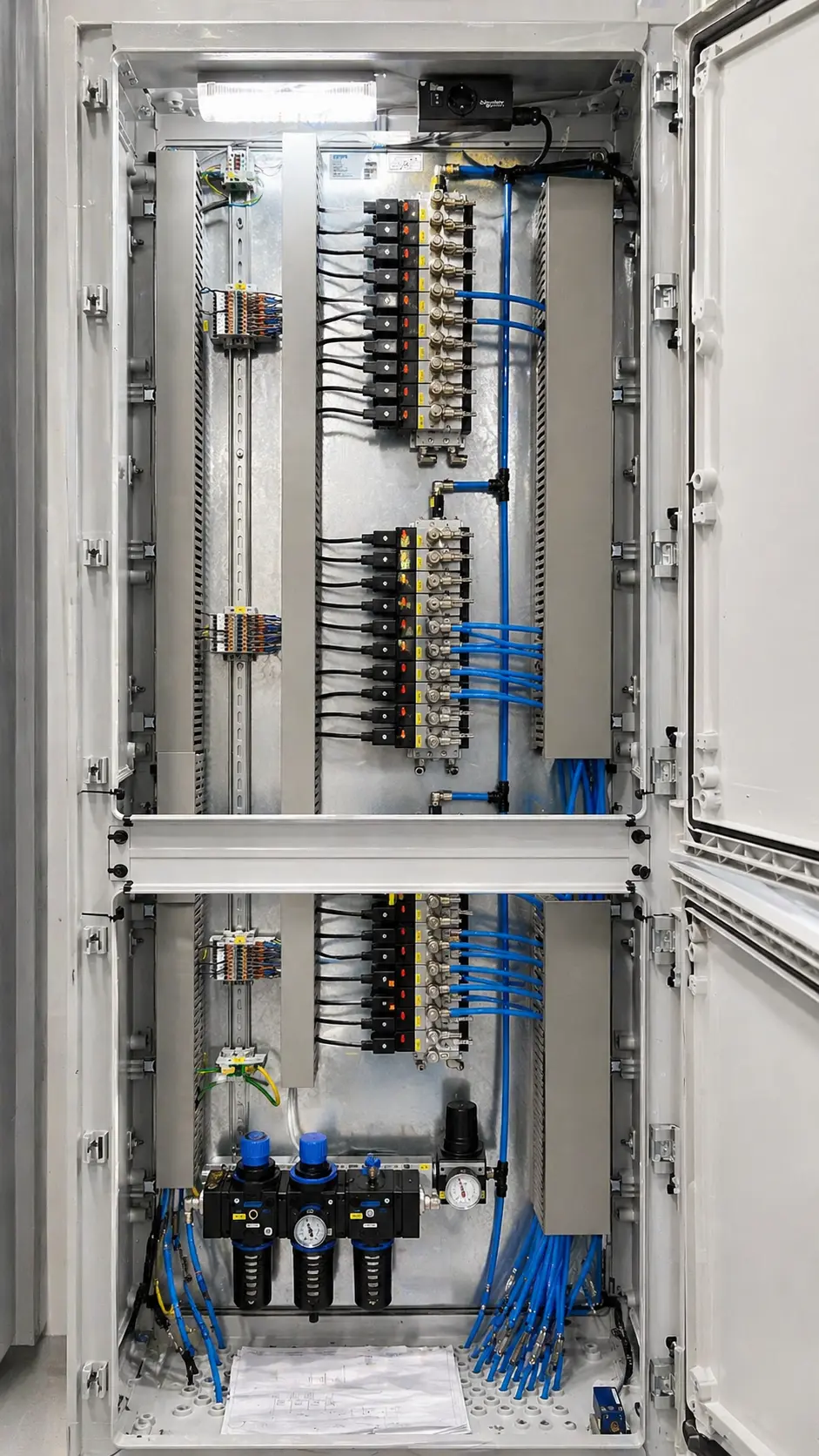

Χρησιμοποιήθηκαν συμπαγείς νησίδες βαλβίδων με ηλεκτρικά ελεγχόμενες μεμονωμένες βαλβίδες, οι οποίες είναι αρθρωτής κατασκευής και ενσωματώθηκαν απευθείας σε ράγες στήριξης μέσα στον ηλεκτρικό πίνακα. Η τεχνολογία βαλβίδων επιτρέπει την κεντρική συγκέντρωση όλων των λειτουργιών μεταγωγής και ταυτόχρονα μειώνει τον απαιτούμενο χρόνο εγκατάστασης.

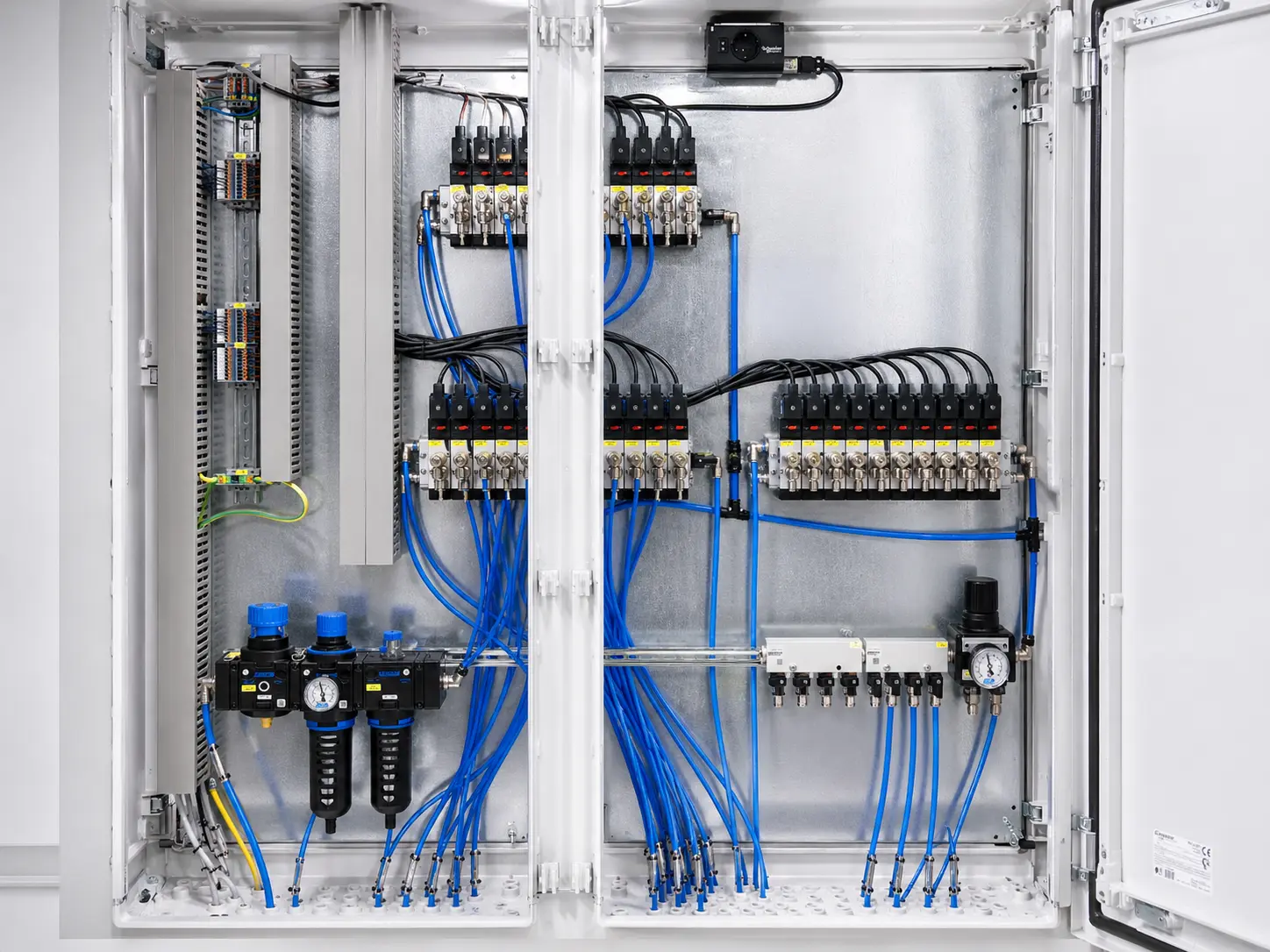

Η προετοιμασία του πεπιεσμένου αέρα υλοποιήθηκε μέσω μιας συνδυασμένης μονάδας συντήρησης με φίλτρο, ρυθμιστή πίεσης και μανόμετρο. Έτσι διασφαλίζεται μια σταθερή και καθορισμένη τροφοδοσία ολόκληρης της δομής των βαλβίδων.

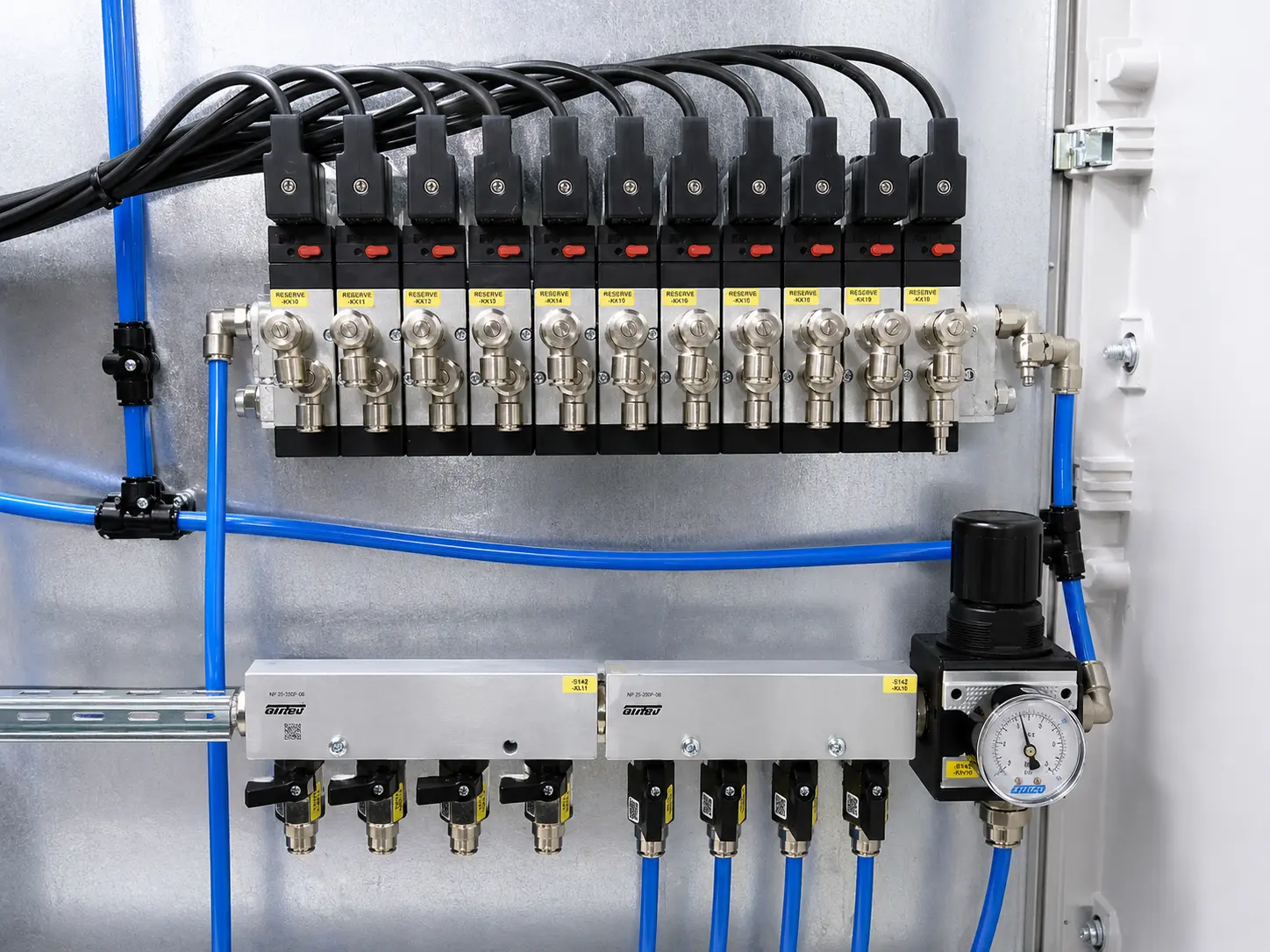

Η δρομολόγηση των σωλήνων πραγματοποιήθηκε με συνεπή δομή και με σαφή διαχωρισμό των επιμέρους λειτουργικών ομάδων. Οι ράγες διανομής επιτρέπουν την καθαρή κατανομή του πεπιεσμένου αέρα στις αντίστοιχες εξόδους. Οι ηλεκτρικές συνδέσεις υλοποιήθηκαν συμπαγώς μέσω συστημάτων βυσμάτων, γεγονός που διευκολύνει τη θέση σε λειτουργία και απλοποιεί την αναζήτηση σφαλμάτων.
Η λύση υλοποιήθηκε σε στενό συντονισμό με τον κατασκευαστή της εγκατάστασης, ιδίως όσον αφορά τον διαθέσιμο χώρο εγκατάστασης, την προσβασιμότητα και τις διεπαφές προς υπερκείμενα συστήματα ελέγχου.
Το αποτέλεσμα
Η υλοποιημένη πνευματική λύση χαρακτηρίζεται από υψηλή λειτουργική ασφάλεια και μια σαφή δομή στον ηλεκτρικό πίνακα. Η κεντρική τεχνολογία βαλβίδων μειώνει την πολυπλοκότητα και βελτιώνει σημαντικά την ευκρίνεια.
Χάρη στην αρθρωτή κατασκευή, η εγκατάσταση είναι φιλική στη συντήρηση και, εφόσον απαιτηθεί, μπορεί να επεκταθεί ή να προσαρμοστεί εύκολα. Η καθορισμένη προετοιμασία πεπιεσμένου αέρα συμβάλλει σε σταθερή συνεχή λειτουργία και ελαχιστοποιεί τις διαταραχές.
Υπάρχει επίσης ένα οργανωτικό πλεονέκτημα: η σαφής σήμανση και η δομημένη διάταξη διευκολύνουν το σέρβις, την τεκμηρίωση και τις μελλοντικές προσαρμογές.
Προστιθέμενη αξία για κατασκευαστές μηχανημάτων
- Μειωμένη προσπάθεια συναρμολόγησης και καλωδίωσης
- Συμπαγής ενσωμάτωση πολλών λειτουργιών σε περιορισμένο χώρο
- Σαφής δομή στον πίνακα ελέγχου
- Απλοποιημένη θέση σε λειτουργία και αντιμετώπιση σφαλμάτων
- Εύκολη επεκτασιμότητα χάρη στην αρθρωτή κατασκευή
- Υψηλή αξιοπιστία διεργασιών χάρη στη σταθερή παροχή πεπιεσμένου αέρα
Αυτή η λύση είναι ιδιαίτερα κατάλληλη για
- Εγκαταστάσεις διεργασιών με πολλές πνευματικές λειτουργίες μεταγωγής
- Μηχανές με κεντρική πνευματική εγκατάσταση στον πίνακα ελέγχου
- Εγκαταστάσεις με περιορισμένο χώρο εγκατάστασης
- Εφαρμογές με υψηλές απαιτήσεις φιλικότητας στη συντήρηση
- Αυτοματοποιημένα συστήματα με δομημένη διανομή μέσων
