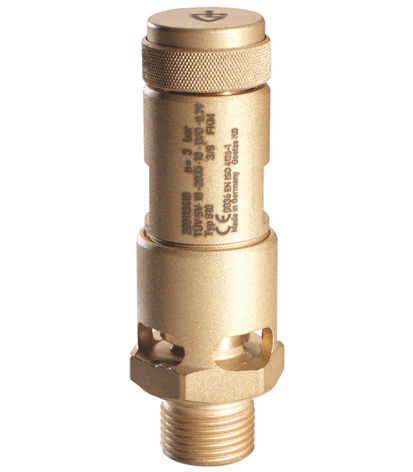

Sikkerhedsventil Serie SV01; med drejeudluftning; Hus Messing; Trykfjeder Rustfrit stål; Pakning 0,2...25bar FKM, 25,1...50bar PTFE; Anvendelse: Trykluft, ugiftige, ikke-brændbare gasser, der må udledes frit; Medietemperatur -20…+200°C; mulige indstillingstryk 0,2...50bar i trin på 0,1 bar; G 3/4"; DN 16mm; Udblæsningskapacitet ved 6bar(g) luft 821Nm3/h
Oprindelsesland: Tyskland
Vægt: 0.4 kg
Kort varenummer: SV013416X
Sicherheitsventil Serie SV01; mit Drehanlüftung; Körper Messing; Druckfeder Edelstahl; Dichtung 0,2...25bar FKM, 25,1...50bar PTFE; Anwendung: Druckluft, ungiftige, nicht brennbare Gase, die frei austreten dürfen; Mediumstemperatur -20…+200°C; mögliche Einstelldrücke 0,2...50bar in 0,1bar-Schritten; G 3/4"; DN 16mm; Abblaseleistung bei 6bar(g) Luft 821Nm3/h
Tekniske specifikationer
| DN | 16 mm |
|---|---|
| Udblæsningskapacitet ved 6 bar luft | 821 Nm3/h |
| Udvendigt gevind | G 3/4" |
| Mærke | STASTO |
| DN | 16 mm |
| Udblæsningskapacitet ved 6 bar luft | 821 Nm3/h |
| Udvendigt gevind | G 3/4" |
| Mærke | STASTO |
SV01-34-16-X
