2/2-vejs magnetventil Serie SL035 Store
  1. Produkter
  2. Armaturer
  3. Magnetventiler til væsker og gasser
  4. 2/2-vejs magnetventiler – tvangsstyrede
  5. 2/2-vejs magnetventil Serie SL035
  6. SL035-34-BDA08024CS-C003-32-LV-2

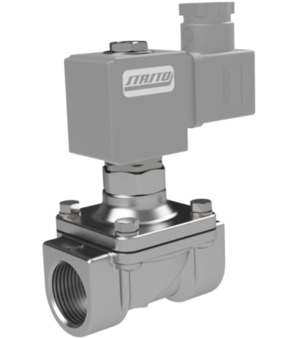

2/2-vejs magnetventil SL035-34-BDA08024CS-C003-32-LV-2

2/2-vejs magnetventil SL035-34-BDA08024CS-C003-32-LV-2

SL035-34
2/2-vejs magnetventil Serie SL035; tvangsstyret; NO; Hus Rustfrit stål 1.4408; Føringsrør Rustfrit stål ét stykke; Pakning FKM; Medietemperatur -10...120°C; Standardspole BDA; Stikbredde 32mm; G 3/4"; DN 20mm; Tryk AC/DC 0...10bar; Indbygningslængde 75mm
BDA08024CS
Magnetspole Type BDA; Standard; Stikbredde 32mm; Spænding 24VDC
C003-32-LV-2
Apparatstikdåse; Stikbredde 32mm; med indbygget gul LED og VDR; Spænding 24VAC/DC

Indtast nr.: 84818099
Oprindelsesland: Italien
Vægt: 0.81 kg
Kort varenummer: SL03534BDA08024CSC00332LV2
https://www.stasto.com/web/image/product.template/195197/image_1920?unique=eb38ccc

SL035-34
2/2-Wege-Magnetventil Serie SL035; zwangsgesteuert; NO; Körper Edelstahl 1.4408; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...120°C; Standardspule BDA; Steckerbreite 32mm; G 3/4"; DN 20mm; Druck AC/DC 0...10bar; Baulänge 75mm
BDA08024CS
Magnetspule Typ BDA; Standard; Steckerbreite 32mm; Spannung 24VDC
C003-32-LV-2
Gerätesteckdose; Steckerbreite 32mm; mit eingebauter LED-gelb und VDR; Spannung 24VAC/DC

386,20 € 386.2 EUR 386,20 €

price on request

  • Indvendigt gevind
  • DN
  • Indbygningslængde
  • Stikbredde
  • Udførelse
  • Spænding
  • Spændingstype
  • Tryk AC/DC
  • Spole
  • Godkendelse

Denne kombination eksistere ikke.

Tilgængelighed:
Kontakt os

Del

<<Abmessung>>
Indvendigt gevind G 3/4"
DN 20 mm
Indbygningslængde 75 mm
Types of construction
Stikbredde 32 mm
<<Ausführung>>
Udførelse med indbygget gul LED og VDR
Electrical figures
Spænding 24VDC
Spændingstype DC
<<Druck>>
Tryk AC/DC 0...10 bar
<<Eigenschaften>>
Spole BDA
Godkendelse CE
