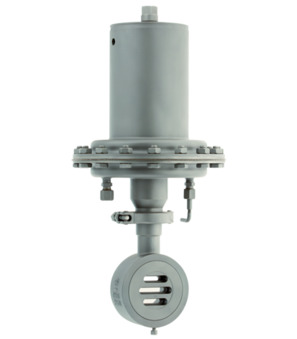

Skydespjæld-trykreduktionsventil Serie SG17; mediestyret (egenmedie); Nominelt tryk PN10/40; Mellemflangeudførelse; Material Rustfrit stål 1.4408; Tætningsskive, faststående Edelstahl 1.4571 beschichtet; Bevægelig tætningsskive SFC; Nominel diameter 80mm; Kvs-værdi 92 (100%); Karakteristikkurve linear; Trykområde 2...5bar; Indbygningslængde 46mm
Oprindelsesland: Tyskland
Vægt: 13.2 kg
Kort varenummer: SG1780WWF25
<<Gleitschieber-Druckregler>> <<Serie>> SG17; <<eigenmediengesteuert>>; <<Nenndruck>> PN10/40; <<Zwischenflanschausführung>>; <<Material>> <<Edelstahl>> <<1.4408>>; <<Dichtscheibe feststehend>> Edelstahl 1.4571 beschichtet; <<Dichtscheibe beweglich>> SFC; <<Nennweite>> 80mm; <<Kvs-Wert>> 92 (100%); <<Kennlinie>> linear; <<Druckbereich>> 2...5bar; <<Einbaulänge>> 46mm
Tekniske specifikationer
| Trykområde | 2...5 bar |
|---|---|
| Tætningsskive, faststående | Rustfrit stål 1.4571 belagt |
| Bevægelig tætningsskive | SFC |
| DN | 80 mm |
| Trykområde | 2...5 bar |
| Tætningsskive, faststående | Rustfrit stål 1.4571 belagt |
| Bevægelig tætningsskive | SFC |
| DN | 80 mm |
| kvs-værdi | 92 (100%) |
| Karakteristikkurve | lineær |
| Indbygningslængde | 46 mm |
SG17-80-WWF2/5
Dokumenter
German / Deutsch
Monterings- og betjeningsvejledninger
1-
PDF
Betriebsanleitung · Gleitschieber-Druckregler Serie SG17 · DE
Brugsanvisning 7,6 MB Opdateret 13-06-2026
