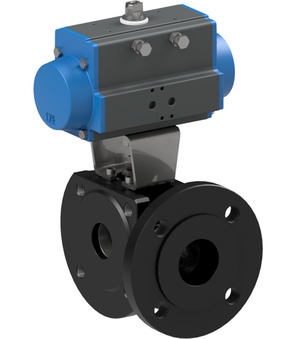

BAMA-015-CITV-D0B-ABS51-C001-03-C002-31-LVCV20-2

BAMA-015-CITV-D0B-ABS51-C001-03-C002-31-LVCV20-2

BAMA-015-CITV-D0B
Flangekugleventil med pneumatisk drejedrev Serie BAMA, BAUA; 3-vejs-udførelse; tætnende med dobbelt tætning; Trykindgang kun foran; Flange PN16; Hus Stål; Kugle 1.4301; Pakninger PTFE/FKM; reduceret gennemgang; dobbeltvirkende aktuator; Styretryk 5,5...8bar; Medietemperatur -10...+160°C; Trykområde 0...16bar; Nominel diameter 15mm; Gennemgang 10mm; Indbygningslængde 40mm; Aktuator PAD052; Kugleborehul L
ABS51
Opbygget styreventil Serie ABS; NAMUR; Lyddæmper; Standardspole C001; Stikbredde 22mm; 5/2-vejs NAMUR-magnetventil (NM52W1S-PR); Aktuator PAD052-270
C001-03
Magnetspole Type C001; Stikbredde 22mm; Spænding 24VDC / 48V/50-60Hz
C002-31-LVCV20-2
Apparatstikdåse; Stikbredde 22mm; med indbygget gul LED, VDR og PVC-kabel (2 m); Spænding 24VAC/DC

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA
Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA
Indtast nr.: 84818081
Oprindelsesland: Italien
Vægt: 4.043 kg
Kort varenummer: BAMA015CITVD0BABS51C00103C00231LVCV202
https://www.stasto.com/web/image/product.template/201367/image_1920?unique=bcfc56d

BAMA-015-CITV-D0B
Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BAMA, BAUA; 3-potna-izvedba; tesnjenje z dvema lupinama; vstop tlaka samo spredaj; prirobnica PN16; ohišje jeklo; krogla 1.4301; tesnila PTFE/FKM; reduciran pretok; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+160°C; območje tlaka 0...16bar; nazivna širina 15mm; Prehod 10mm; Vgradna dolžina 40mm; Pogon PAD052; Krogelna luknja L
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-LVCV20-2
vtičnica; širina vtiča 22mm; z vgrajeno LED-rumeno, VDR in PVC kablom (2 m); napetost 24VAC/DC

807,10 € 807.1 EUR 807,10 €

price on request

  • Ventilgrænseflade Namur
  • DN
  • Indbygningslængde
  • Gennemgang
  • Stikbredde
  • Kugleborehul
  • Udførelse
  • Spænding
  • Spole
  • Aktuator

Denne kombination eksistere ikke.

Tilgængelighed:
Kontakt os

Del

<<Abmessung>>
Ventilgrænseflade Namur 1/4"
DN 15 mm
Indbygningslængde 40 mm
Gennemgang 10 mm
Types of construction
Stikbredde 22
Kugleborehul L
<<Ausführung>>
Udførelse med indbygget gul LED, VDR og PVC-kabel (2 m)
Electrical figures
Spænding 24VDC / 48V/50-60Hz
<<Eigenschaften>>
Spole C001
