Kugleventil med pneumatisk drejedrev Serie BAL1, BAT1 Store
  1. Produkter
  2. Armaturer
  3. Kuglehaner – automatiske
  4. Kugleventiler – pneumatiske
  5. Kugleventil med pneumatisk drejedrev Serie BAL1, BAT1
  6. BAL1-009-BLTV-D0-ABS51-C001-03-C002-31-6

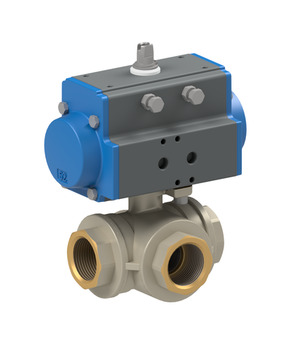

BAL1-009-BLTV-D0-ABS51-C001-03-C002-31-6

BAL1-009-BLTV-D0-ABS51-C001-03-C002-31-6

BAL1-009-BLTV-D0
Kugleventil med pneumatisk drejedrev Serie BAL1, BAT1; 3-vejs-udførelse; tætning med tre tætningslæber; Hus, Kugle Messing; Pakninger PTFE/FKM/EPDM; dobbeltvirkende aktuator; Styretryk 5,5...8bar; Medietemperatur -20...+160°C; RP 2"; Nominel diameter 50mm; Trykområde 0-10bar; Indbygningslængde 166mm; Aktuator PAD075; Kugleborehul L
ABS51
Opbygget styreventil Serie ABS; NAMUR; Lyddæmper; Standardspole C001; Stikbredde 22mm; 5/2-vejs NAMUR-magnetventil (NM52W1S-PR); Aktuator PAD052-270
C001-03
Magnetspole Type C001; Stikbredde 22mm; Spænding 24VDC / 48V/50-60Hz
C002-31-6
Apparatstikdåse; Stikbredde 22mm; Standard; Spænding 0-250VAC/DC

Kugelhahn mit Druckluftdrehantrieb Serie BAL1, BAT1
Indtast nr.: 84818081
Oprindelsesland: Italien
Vægt: 12.12 kg
Kort varenummer: BAL1009BLTVD0ABS51C00103C002316
https://www.stasto.com/web/image/product.template/200428/image_1920?unique=bcfc56d

BAL1-009-BLTV-D0
Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAL1, BAT1; 3-potna-izvedba; troslojno tesnjenje; ohišje, krogla medenina; tesnila PTFE/FKM/EPDM; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -20...+160°C; RP 2"; nazivna širina 50mm; območje tlaka 0-10bar; Vgradna dolžina 166mm; Pogon PAD075; Krogelna luknja L
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-6
vtičnica; širina vtiča 22mm; Standard; napetost 0-250VAC/DC

1.444,20 € 1444.2 EUR 1.444,20 €

price on request

  • Monteringsgrænseflade VDI/VDE 3845
  • Monteringsgrænseflade 2 VDI/VDE 3845
  • Ventilgrænseflade Namur
  • Indvendigt gevind
  • DN
  • Indbygningslængde
  • Stikbredde
  • Kugleborehul
  • Kontakttype
  • Udførelse
  • Spænding
  • Koblingseffekt
  • Trykområde
  • Kontaktmateriale
  • Husmaterial
  • Spole
  • Aktuator

Denne kombination eksistere ikke.

Tilgængelighed:
Kontakt os

Del

<<Abmessung>>
Ventilgrænseflade Namur 1/4"
Indvendigt gevind RP 2"
DN 50 mm
Indbygningslængde 166 mm
Types of construction
Stikbredde 22
Kugleborehul L
<<Ausführung>>
Udførelse Standard
Electrical figures
Spænding 24VDC / 48V/50-60Hz
<<Druck>>
Trykområde 0...10 bar
<<Eigenschaften>>
Spole C001
Aktuator PAD075
