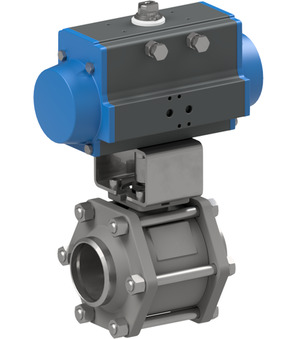

Kugleventil med pneumatisk drejedrev BAC4-012-SSTV-D0

Kugleventil med pneumatisk drejedrev BAC4-012-SSTV-D0

Kugleventil med pneumatisk drejedrev Serie BAC4; Påsvejsningsender; Hus, Kugle 1.4401; Pakninger PTFE-forstærket/FKM; dobbeltvirkende aktuator; Styretryk 5,5...8bar; Medietemperatur -20...+160°C; Nominel diameter 100mm; Trykområde 0-16bar; Indbygningslængde 217mm; Aktuator PAD100

Indtast nr.: 84818081
Oprindelsesland: Italien
Vægt: 29.0 kg
Kort varenummer: BAC4012SSTVD0
https://www.stasto.com/web/image/product.template/86678/image_1920?unique=02f1fe4

Kugelhahn mit Druckluftdrehantrieb Serie BAC4; Anschweißenden; Gehäuse, Kugel 1.4401; Dichtungen PTFE-verstärkt/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Nennweite 100mm; Druckbereich 0-16bar; Einbaulänge 217mm; Antrieb PAD100

2.075,30 € 2075.3 EUR 2.075,30 €

price on request

  • Påsvejsningsender
  • Monteringsgrænseflade VDI/VDE 3845
  • Monteringsgrænseflade 2 VDI/VDE 3845
  • Ventilgrænseflade Namur
  • DN
  • Indbygningslængde
  • Funktion
  • Stikbredde
  • Kontakttype
  • Udførelse
  • Spænding
  • Koblingseffekt
  • Trykområde
  • Kontaktmateriale
  • Husmaterial
  • Spole
  • Aktuator

Denne kombination eksistere ikke.

Tilgængelighed:
Kontakt os

Del

<<Abmessung>>
Påsvejsningsender 100 mm
DN 100 mm
Indbygningslængde 217 mm
<<Druck>>
Trykområde 0...16 bar
<<Eigenschaften>>
Aktuator PAD100

Datablade, instruktioner, 3D-filer og certifikater...

På dit sprog
ZIP
Data Sheets
1
Datablad_Kugleventil med pneumatisk drejedrev Serie BAC4_DA_DK.pdf
Download
CAD / 3D
1
CADSTEP_BAC4012SSTVD0.stp
Download

ZIP
Datové listy
2
Datový list_kulový kohout s otočným pneumatickým pohonem série BAC4_CS.pdf
Download
Datový list_kulový kohout s otočným pneumatickým pohonem série BAC4_CS.pdf
Download
Prohlášení o shodě
1
Prohlášení o shodě_kulový kohout s otočným pneumatickým pohonem série BAC4_CS.pdf
Download

ZIP
Datenblätter
2
Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BAC4_DE.pdf
Download
Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BAC4_DE.pdf
Download
Konformitätserklärungen
1
Konformitätserklärung_Kugelhahn mit Druckluftdrehantrieb Serie BAC4_DE.pdf
Download

ZIP
Data Sheets
1
Δελτίο δεδομένων_Σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BAC4_EL_GR.pdf
Download

ZIP
Data Sheets
2
Data sheet_Ball valve with pneumatic actuator Series BAC4_EN.pdf
Download
Data sheet_Ball valve with pneumatic actuator Series BAC4_EN.pdf
Download
Declarations of Conformity
1
Declaration of conformity_Ball valve with pneumatic actuator Series BAC4_EN.pdf
Download

ZIP
Data Sheets
1
Ficha técnica_Válvula de bola con actuador neumático rotativo Serie BAC4_ES.pdf
Download

ZIP
Data Sheets
1
Tietolehti_Palloventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAC4_FI.pdf
Download

ZIP
Data Sheets
1
Fiche technique_Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BAC4_FR.pdf
Download

ZIP
Data Sheets
1
Podatkovni list_Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAC4_HR.pdf
Download

ZIP
Adatlapok
2
Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC4_HU.pdf
Download
Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC4_HU.pdf
Download
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC4_HU.pdf
Download

ZIP
Data Sheets
1
Scheda tecnica_Valvola a sfera con attuatore pneumatico rotativo Serie BAC4_IT.pdf
Download

ZIP
Data Sheets
1
Datablad_Kuleventil med pneumatisk roterende aktuator Serie BAC4_NB_NO.pdf
Download

ZIP
Data Sheets
1
Datasheet_Kogelkraan met pneumatische draaiaandrijving Serie BAC4_NL.pdf
Download

ZIP
Karty katalogowe
2
Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BAC4_PL.pdf
Download
Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BAC4_PL.pdf
Download
Deklaracje zgodności
1
Deklaracja zgodności_zawór kulowy z napędem pneumatycznym Seria BAC4_PL.pdf
Download

ZIP
Data Sheets
1
Fișă de date_Robinet cu bilă cu actuator rotativ pneumatic serie BAC4_RO.pdf
Download

ZIP
Podatkovni listi
2
Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAC4_SL.pdf
Download
Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAC4_SL.pdf
Download
Izjave o skladnosti
1
Izjava o skladnosti_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAC4_SL.pdf
Download

ZIP
Data Sheets
2
Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BAC4_SRLATIN.pdf
Download
Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BAC4_SRLATIN.pdf
Download
Declarations of Conformity
1
Deklaracija o usklađenosti_kuglasti ventil sa pneumatskim aktuatorom serije BAC4_SRLATIN.pdf
Download

ZIP
Data Sheets
1
Datablad_Kulventil med pneumatiskt vriddon Serie BAC4_SV.pdf
Download
Kugleventil i rustfrit stål 712000-100
712000-100 x 1.0
Kugleventil i rustfrit stål 712000-100
Kugleventil i rustfrit stål Serie 712000; fuldt gennemløb; tredelt; Påsvejsningsender; Hus, Kugle 1.4401; Pakninger PTFE-forstærket/FKM; Medietemperatur -20...+160°C; Nominel diameter 100mm; Trykområde 0-16bar; Indbygningslængde 217mm
Læg i kurv
Pneumatisk drejedrev PAD100
PAD100 x 1.0
Pneumatisk drejedrev PAD100
Pneumatisk drejedrev Serie PAD; ATEX II 2 G/D; dobbeltvirkende; Drejevinkel 90°; i henhold til ISO 5211/NAMUR; Arbejdsområde for driftstryk maks. 8bar; Diameter 100mm; Flange ISO5211 F07/F10; Indvendig firkanttap 17mm; Drejningsmoment ved 5,5 bar 150Nm
