Kugleventil med pneumatisk drejedrev Serie BAB1 Store
  1. Produkter
  2. Armaturer
  3. Kuglehaner – automatiske
  4. Kugleventiler – pneumatiske
  5. Kugleventil med pneumatisk drejedrev Serie BAB1
  6. BAB1-009-SSTV-D0-ABS51-C001-22-C002-31-6-EB0X01

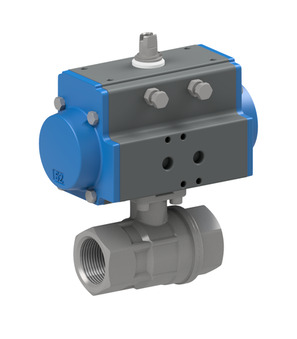

Kugleventil med pneumatisk drejedrev BAB1-009-SSTV-D0-ABS51-C001-22-C002-31-6-EB0X01

Kugleventil med pneumatisk drejedrev BAB1-009-SSTV-D0-ABS51-C001-22-C002-31-6-EB0X01

BAB1-009-SSTV-D0
Kugleventil med pneumatisk drejedrev Serie BAB1; Indvendigt gevind; Hus, Kugle 1.4401; Pakninger PTFE/FKM; dobbeltvirkende aktuator; Styretryk 5,5...8bar; Medietemperatur -20...+160°C; RP 2"; Nominel diameter 50mm; Trykområde 0-40bar; Indbygningslængde 135mm; Aktuator PAD052
ABS51
Opbygget styreventil Serie ABS; NAMUR; Lyddæmper; Standardspole C001; Stikbredde 22mm; 5/2-vejs NAMUR-magnetventil (NM52W1S-PR); Aktuator PAD052-270
C001-22
Magnetspole Type C001; Stikbredde 22mm; Spænding 230V/50-60Hz
C002-31-6
Apparatstikdåse; Stikbredde 22mm; Standard; Spænding 0-250VAC/DC
EB0X01
Monteret endestopkontaktenhed; IP65; 2 Mikroafbryder; egnet til Aktuatorer PAD/PAS052-270; Koblingseffekt 4A/250VAC-1A/24VDC; Kontakttype Crouzet 831613; Kontaktmateriale Sølv-nikkel; Husmaterial Plastik

Kugelhahn mit Druckluftdrehantrieb Serie BAB1
Kugelhahn mit Druckluftdrehantrieb Serie BAB1
Kugelhahn mit Druckluftdrehantrieb Serie BAB1
Indtast nr.: 84818081
Oprindelsesland: Italien
Vægt: 4.948 kg
Kort varenummer: BAB1009SSTVD0ABS51C00122C002316EB0X01
https://www.stasto.com/web/image/product.template/213590/image_1920?unique=bcfc56d

BAB1-009-SSTV-D0
Kugelhahn mit Druckluftdrehantrieb Serie BAB1; Innengewinde; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; RP 2"; Nennweite 50mm; Druckbereich 0-40bar; Einbaulänge 135mm; Antrieb PAD052
ABS51
Aufgebautes Steuerventil Serie ABS; NAMUR; Schalldämpfer; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD052-270
C001-22
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 230V/50-60Hz
C002-31-6
Gerätesteckdose; Steckerbreite 22mm; Standard; Spannung 0-250VAC/DC
EB0X01
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 831613; Kontaktmaterial Silber-Nickel; Gehäusematerial Kunststoff

770,29 € 770.29 EUR 770,29 €

price on request

  • Monteringsgrænseflade VDI/VDE 3845
  • Monteringsgrænseflade 2 VDI/VDE 3845
  • Ventilgrænseflade Namur
  • Indvendigt gevind
  • DN
  • Indbygningslængde
  • Stikbredde
  • Kontakttype
  • Udførelse
  • Spænding
  • Koblingseffekt
  • Trykområde
  • Kontaktmateriale
  • Husmaterial
  • Spole
  • Aktuator

Denne kombination eksistere ikke.

Tilgængelighed:
Kontakt os

Del

<<Abmessung>>
Monteringsgrænseflade VDI/VDE 3845 80x30x20
Monteringsgrænseflade 2 VDI/VDE 3845 80x30x30
Ventilgrænseflade Namur 1/4"
Indvendigt gevind RP 2"
DN 50 mm
Indbygningslængde 135 mm
Types of construction
Stikbredde 22
Kontakttype Crouzet 831613
<<Ausführung>>
Udførelse Standard
Electrical figures
Spænding 230V/50-60Hz
Koblingseffekt 4A/250VAC-1A/24VDC
<<Druck>>
Trykområde 0...40 bar
<<Materialien>>
Kontaktmateriale Sølv-nikkel
Husmaterial Plastik
<<Eigenschaften>>
Spole C001
Aktuator PAD052

Datablade, instruktioner, 3D-filer og certifikater...

På dit sprog
ZIP
Data Sheets
5
Datablad_Apparatstikdåse Type C002_DA_DK.pdf
C002-31-6
Download
Datablad_Kugleventil med pneumatisk drejedrev Serie BAB1_DA_DK.pdf
Download
Datablad_Magnetspole Type C001_DA_DK.pdf
C001-22
Download
Datablad_Monteret endestopkontaktenhed_DA_DK.pdf
EB0X01
Download
Datablad_Opbygget styreventil Serie ABS_DA_DK.pdf
ABS51
Download
CAD / 3D
5
.stp
C001-22
Download
CADSTEP_ABS51.stp
ABS51
Download
CADSTEP_BAB1009SSTVD0.stp
BAB1-009-SSTV-D0
Download
CADSTEP_C002316.stp
C002-31-6
Download
CADSTEP_EB0X01.stp
EB0X01
Download

ZIP
Datové listy
5
Datový list_Box mikrospínačů, namontovaný_CS.pdf
EB0X01
Download
Datový list_Pilotventil, namontovaný série ABS_CS.pdf
ABS51
Download
Datový list_konektor Typ C002_CS.pdf
C002-31-6
Download
Datový list_kulový kohout s otočným pneumatickým pohonem série BAB1_CS.pdf
Download
Datový list_magnetická cívka typ C001_CS.pdf
C001-22
Download
Prohlášení o shodě
4
Prohlášení o shodě_Box mikrospínačů, namontovaný_CS.pdf
EB0X01
Download
Prohlášení o shodě_EB0X01_CS.pdf
EB0X01
Download
Prohlášení o shodě_Pilotventil, namontovaný ABS51_CS.pdf
ABS51
Download
Prohlášení o shodě_magnetická cívka typ C001_CS.pdf
C001-22
Download

ZIP
Datenblätter
5
Datenblatt_Aufgebaute Endschalterbox_DE.pdf
EB0X01
Download
Datenblatt_Aufgebautes Steuerventil Serie ABS_DE.pdf
ABS51
Download
Datenblatt_Gerätesteckdose Typ C002_DE.pdf
C002-31-6
Download
Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BAB1_DE.pdf
Download
Datenblatt_Magnetspule Typ C001_DE.pdf
C001-22
Download
Montage- und Betriebsanleitungen
1
Betriebsanleitung_EB0X01_DE.pdf
EB0X01
Download
Konformitätserklärungen
4
Konformitätserklärung_Aufgebaute Endschalterbox_DE.pdf
EB0X01
Download
Konformitätserklärung_Aufgebautes Steuerventil ABS51_DE.pdf
ABS51
Download
Konformitätserklärung_EB0X01_DE.pdf
EB0X01
Download
Konformitätserklärung_Magnetspule Typ C001_DE.pdf
C001-22
Download

ZIP
Data Sheets
5
Δελτίο δεδομένων_Πηνίο ηλεκτρομαγνήτη Τύπος C001_EL_GR.pdf
C001-22
Download
Δελτίο δεδομένων_Συναρμολογημένη βαλβίδα ελέγχου Σειρά ABS_EL_GR.pdf
ABS51
Download
Δελτίο δεδομένων_Συναρμολογημένο κιβώτιο τερματικών διακοπτών_EL_GR.pdf
EB0X01
Download
Δελτίο δεδομένων_Συσκευαστική πρίζα συσκευής Τύπος C002_EL_GR.pdf
C002-31-6
Download
Δελτίο δεδομένων_Σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BAB1_EL_GR.pdf
Download

ZIP
Data Sheets
5
Data sheet_Ball valve with pneumatic actuator Series BAB1_EN.pdf
Download
Data sheet_Coil Type C001_EN.pdf
C001-22
Download
Data sheet_Connector Type C002_EN.pdf
C002-31-6
Download
Data sheet_Mounted limit switch box_EN.pdf
EB0X01
Download
Data sheet_Mounted pilot valve Series ABS_EN.pdf
ABS51
Download
Assembly and Operating Instructions
1
Operating instructions_EB0X01_EN.pdf
EB0X01
Download
Declarations of Conformity
4
Declaration of conformity_Coil Type C001_EN.pdf
C001-22
Download
Declaration of conformity_EB0X01_EN.pdf
EB0X01
Download
Declaration of conformity_Mounted limit switch box_EN.pdf
EB0X01
Download
Declaration of conformity_Mounted pilot valve ABS51_EN.pdf
ABS51
Download

ZIP
Data Sheets
5
Ficha técnica_Bobina magnética Tipo C001_ES.pdf
C001-22
Download
Ficha técnica_Caja de finales de carrera montada_ES.pdf
EB0X01
Download
Ficha técnica_Toma de equipo Tipo C002_ES.pdf
C002-31-6
Download
Ficha técnica_Válvula de bola con actuador neumático rotativo Serie BAB1_ES.pdf
Download
Ficha técnica_Válvula de control montada Serie ABS_ES.pdf
ABS51
Download

ZIP
Data Sheets
5
Tietolehti_Asennettu rajakytkinrasia_FI.pdf
EB0X01
Download
Tietolehti_Koottu ohjausventtiili Sarja ABS_FI.pdf
ABS51
Download
Tietolehti_Laiteliitinpistorasia Tyyppi C002_FI.pdf
C002-31-6
Download
Tietolehti_Magneettikela Tyyppi C001_FI.pdf
C001-22
Download
Tietolehti_Palloventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAB1_FI.pdf
Download

ZIP
Data Sheets
5
Fiche technique_Bobine électromagnétique Type C001_FR.pdf
C001-22
Download
Fiche technique_Boîtier de fins de course monté sur actionneur_FR.pdf
EB0X01
Download
Fiche technique_Distributeur de commande assemblé Série ABS_FR.pdf
ABS51
Download
Fiche technique_Prise d’appareil Type C002_FR.pdf
C002-31-6
Download
Fiche technique_Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BAB1_FR.pdf
Download

ZIP
Data Sheets
5
Podatkovni list_Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAB1_HR.pdf
Download
Podatkovni list_Magnetska zavojnica Tip C001_HR.pdf
C001-22
Download
Podatkovni list_Montažna krajnja sklopka kutija_HR.pdf
EB0X01
Download
Podatkovni list_Sastavljeni upravljački ventil Serija ABS_HR.pdf
ABS51
Download
Podatkovni list_Utičnica za uređaj Tip C002_HR.pdf
C002-31-6
Download

ZIP
Adatlapok
5
Adatlap_mágnestekercs típus C001_HU.pdf
C001-22
Download
Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAB1_HU.pdf
Download
Adatlap_stekker C002 típus_HU.pdf
C002-31-6
Download
Adatlap_szerelt vezérlőszelep sorozat ABS_HU.pdf
ABS51
Download
Adatlap_szerelt végálláskapcsoló doboz_HU.pdf
EB0X01
Download
Megfelelőségi nyilatkozatok
4
Megfelelőségi nyilatkozat_EB0X01_HU.pdf
EB0X01
Download
Megfelelőségi nyilatkozat_mágnestekercs típus C001_HU.pdf
C001-22
Download
Megfelelőségi nyilatkozat_szerelt vezérlőszelep ABS51_HU.pdf
ABS51
Download
Megfelelőségi nyilatkozat_szerelt végálláskapcsoló doboz_HU.pdf
EB0X01
Download

ZIP
Data Sheets
5
Scheda tecnica_Bobina magnetica Tipo C001_IT.pdf
C001-22
Download
Scheda tecnica_Presa per apparecchi Tipo C002_IT.pdf
C002-31-6
Download
Scheda tecnica_Scatola di finecorsa montata_IT.pdf
EB0X01
Download
Scheda tecnica_Valvola a sfera con attuatore pneumatico rotativo Serie BAB1_IT.pdf
Download
Scheda tecnica_Valvola di controllo assemblata Serie ABS_IT.pdf
ABS51
Download

ZIP
Data Sheets
5
Datablad_Apparatkontakt Type C002_NB_NO.pdf
C002-31-6
Download
Datablad_Kuleventil med pneumatisk roterende aktuator Serie BAB1_NB_NO.pdf
Download
Datablad_Magnetspole Type C001_NB_NO.pdf
C001-22
Download
Datablad_Montert endebryterboks_NB_NO.pdf
EB0X01
Download
Datablad_Oppbygd styreventil Serie ABS_NB_NO.pdf
ABS51
Download

ZIP
Data Sheets
5
Datasheet_Apparaatcontactdoos Type C002_NL.pdf
C002-31-6
Download
Datasheet_Kogelkraan met pneumatische draaiaandrijving Serie BAB1_NL.pdf
Download
Datasheet_Magneetspoel Type C001_NL.pdf
C001-22
Download
Datasheet_Opgebouwd stuurventiel Serie ABS_NL.pdf
ABS51
Download
Datasheet_Opgebouwde eindschakelaarbox_NL.pdf
EB0X01
Download

ZIP
Karty katalogowe
5
Arkusz danych_cewka elektromagnetyczna typ C001_PL.pdf
C001-22
Download
Arkusz danych_wtyczka Typ C002_PL.pdf
C002-31-6
Download
Arkusz danych_zamontowana skrzynka wyłączników krańcowych_PL.pdf
EB0X01
Download
Arkusz danych_zamontowany zawór sterujący Seria ABS_PL.pdf
ABS51
Download
Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BAB1_PL.pdf
Download
Deklaracje zgodności
4
Deklaracja zgodności_EB0X01_PL.pdf
EB0X01
Download
Deklaracja zgodności_cewka elektromagnetyczna typ C001_PL.pdf
C001-22
Download
Deklaracja zgodności_zamontowana skrzynka wyłączników krańcowych_PL.pdf
EB0X01
Download
Deklaracja zgodności_zamontowany zawór sterujący ABS51_PL.pdf
ABS51
Download

ZIP
Data Sheets
5
Fișă de date_Bobină solenoid tip C001_RO.pdf
C001-22
Download
Fișă de date_Cutie de sfârșit de cursă montată_RO.pdf
EB0X01
Download
Fișă de date_Robinet cu bilă cu actuator rotativ pneumatic serie BAB1_RO.pdf
Download
Fișă de date_Supapă de control montată serie ABS_RO.pdf
ABS51
Download
Fișă de date_conector Tip C002_RO.pdf
C002-31-6
Download

ZIP
Podatkovni listi
5
Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAB1_SL.pdf
Download
Podatkovni list_Magnetna tuljava Tip C001_SL.pdf
C001-22
Download
Podatkovni list_Montažna škatla z mejnimi stikali_SL.pdf
EB0X01
Download
Podatkovni list_Montažni krmilni ventil serija ABS_SL.pdf
ABS51
Download
Podatkovni list_vtičnica Tip C002_SL.pdf
C002-31-6
Download
Izjave o skladnosti
4
Izjava o skladnosti_EB0X01_SL.pdf
EB0X01
Download
Izjava o skladnosti_Magnetna tuljava Tip C001_SL.pdf
C001-22
Download
Izjava o skladnosti_Montažna škatla z mejnimi stikali_SL.pdf
EB0X01
Download
Izjava o skladnosti_Montažni krmilni ventil ABS51_SL.pdf
ABS51
Download

ZIP
Data Sheets
5
Tehnički list_konektor Tip C002_SRLATIN.pdf
C002-31-6
Download
Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BAB1_SRLATIN.pdf
Download
Tehnički list_montiran kontrolni ventil serije ABS_SRLATIN.pdf
ABS51
Download
Tehnički list_montirana razvodna kutija_SRLATIN.pdf
EB0X01
Download
Tehnički list_namotaj tip C001_SRLATIN.pdf
C001-22
Download
Declarations of Conformity
4
Deklaracija o usklađenosti_EB0X01_SRLATIN.pdf
EB0X01
Download
Deklaracija o usklađenosti_montiran kontrolni ventil ABS51_SRLATIN.pdf
ABS51
Download
Deklaracija o usklađenosti_montirana razvodna kutija_SRLATIN.pdf
EB0X01
Download
Deklaracija o usklađenosti_namotaj tip C001_SRLATIN.pdf
C001-22
Download

ZIP
Data Sheets
5
Datablad_Apparatuttag Typ C002_SV.pdf
C002-31-6
Download
Datablad_Kulventil med pneumatiskt vriddon Serie BAB1_SV.pdf
Download
Datablad_Magnetspole Typ C001_SV.pdf
C001-22
Download
Datablad_Monterad styrventil Serie ABS_SV.pdf
ABS51
Download
Datablad_Monterad ändlägesbrytarlåda_SV.pdf
EB0X01
Download
Kugleventil med pneumatisk drejedrev BAB1-009-SSTV-D0
BAB1-009-SSTV-D0 x 1.0 Stk.
Kugleventil med pneumatisk drejedrev BAB1-009-SSTV-D0
Kugleventil med pneumatisk drejedrev Serie BAB1; Indvendigt gevind; Hus, Kugle 1.4401; Pakninger PTFE/FKM; dobbeltvirkende aktuator; Styretryk 5,5...8bar; Medietemperatur -20...+160°C; RP 2"; Nominel diameter 50mm; Trykområde 0-40bar; Indbygningslængde 135mm; Aktuator PAD052
Opbygget styreventil ABS51
ABS51 x 1.0 Stk.
Opbygget styreventil ABS51
Opbygget styreventil Serie ABS; NAMUR; Lyddæmper; Standardspole C001; Stikbredde 22mm; 5/2-vejs NAMUR-magnetventil (NM52W1S-PR); Aktuator PAD052-270
C001-22
C001-22 x 1.0 Stk.
C001-22
Magnetspole Type C001; Stikbredde 22mm; Spænding 230V/50-60Hz
C002-31-6
C002-31-6 x 1.0 Stk.
C002-31-6
Apparatstikdåse; Stikbredde 22mm; Standard; Spænding 0-250VAC/DC
EB0X01
EB0X01 x 1.0 Stk.
EB0X01
Monteret endestopkontaktenhed; IP65; 2 Mikroafbryder; egnet til Aktuatorer PAD/PAS052-270; Koblingseffekt 4A/250VAC-1A/24VDC; Kontakttype Crouzet 831613; Kontaktmateriale Sølv-nikkel; Husmaterial Plastik
