2/2-vejs magnetventil Serie 21X Store
  1. Produkter
  2. Armaturer
  3. Magnetventiler til væsker og gasser
  4. 2/2-vejs magnetventiler – pilotstyrede
  5. 2/2-vejs magnetventil Serie 21X
  6. 21X2KV120-BDA08024CS-C003-32-LV-2

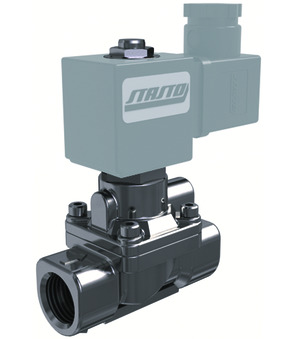

21X2KV120-BDA08024CS-C003-32-LV-2

21X2KV120-BDA08024CS-C003-32-LV-2

21X2KV120
2/2-vejs magnetventil Serie 21X; pilotstyret; NC; Hus Rustfrit stål 1.4401; Føringsrør Rustfrit stål ét stykke; Pakning FKM; Medietemperatur -10...+120°C; Standardspole BDA; Stikbredde 32mm; G 1/2"; DN 12mm; Tryk AC/DC 0,1-20bar; Indbygningslængde 72mm
BDA08024CS
Magnetspole Type BDA; Standard; Stikbredde 32mm; Spænding 24VDC
C003-32-LV-2
Apparatstikdåse; Stikbredde 32mm; med indbygget gul LED og VDR; Spænding 24VAC/DC

Indtast nr.: 84812090
Oprindelsesland: Italien
Vægt: 0.79 kg
Kort varenummer: 21X2KV120BDA08024CSC00332LV2
https://www.stasto.com/web/image/product.template/192998/image_1920?unique=62bea0b

21X2KV120
2/2-potni magnetni ventil serija 21X; predkrmiljenje; NC; telo legirano jeklo 1.4401; Vodilna cev legirano jeklo enodelna; tesnilo FKM; temperatura medija -10...+120°C; standardna tuljava BDA; širina vtiča 32mm; G 1/2"; DN 12mm; tlak AC/DC 0,1-20bar; dolžina 72mm
BDA08024CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 24VDC
C003-32-LV-2
vtičnica; širina vtiča 32mm; z vgrajeno LED-rumeno in VDR; napetost 24VAC/DC

511,00 € 511.0 EUR 511,00 €

price on request

  • Indvendigt gevind
  • DN
  • Indbygningslængde
  • Stikbredde
  • Udførelse
  • Spænding
  • Spændingstype
  • Tryk DC
  • Tryk AC/DC
  • Pakning
  • Spole
  • Medietemperatur
  • Godkendelse

Denne kombination eksistere ikke.

Tilgængelighed:
Kontakt os

Del

<<Abmessung>>
Indvendigt gevind G 1/2"
DN 12 mm
Indbygningslængde 72 mm
Types of construction
Stikbredde 32 mm
<<Ausführung>>
Udførelse med indbygget gul LED og VDR
Electrical figures
Spænding 24VDC
Spændingstype DC
<<Druck>>
Tryk DC 0,1...20 bar
Tryk AC/DC 0,1...20 bar
<<Materialien>>
Pakning FKM
<<Eigenschaften>>
Spole BDA
Medietemperatur -10...+120 °C
Godkendelse CE

Datablade, instruktioner, 3D-filer og certifikater...
