Rør og tilbehør
Præcisionsstålrør 38 mm udvendig diameter – sømløst, galvaniseret og i rustfrit stål 1.4571
Søger du et sømløst præcisionsstålrør med 38 mm udvendig diameter og har du brug for den rette vægtykkelse, det rigtige materiale og en tilslutningsteknik, der passer til det? Hos STASTO finder du hele 38'er-dimensionsprogrammet fra én leverandør: sømløst blankt stålrør efter DIN 2391/C og EN 10305-4 i vægtykkelserne 2,5 / 3 / 4 / 5 mm, den hvidgalvaniserede udførelse til korrosionsbelastede omgivelser samt sømløst rustfrit stålrør i 1.4571 efter EN ISO 1127. Alle rør er udført efter DIN 2391 til rørforskruninger og kan kombineres med skærering-forskruninger efter ISO 8434-1 (DIN 2353) til en gennemgående rørledning.
Ø 38 mm i overblik
Hvorfor STASTO
En ydre diameter, tre materialer, alle trykklasser
Størrelsesområdet 38 hos STASTO dækker fra blankt præcisionsstålrør til rustfrit stålrør 1.4571 – alle gængse dimensioneringer, inklusive passende skærringsforbindelser efter ISO 8434-1 (DIN 2353).
Én dimension, alle trykklasser
Den ydre diameter er fast på 38 mm – vægtykkelsen bestemmer dimensioneringen: 38x2,5 med 166 bar, 38x3 med 198 bar, 38x4 med 264 bar og 38x5 med 330 bar maksimalt driftstryk. Sådan vælger du trykreserven uden at skifte rørdimension eller fittingstørrelse.
Sømløst fremstillet og testet
De blanke rør er fremstillet efter DIN 2391/C samt DIN 2445-2 / DIN 1630 og EN 10305-4, phosphateret og hvirvelstrømsprøvet. Materiale St37.4. Sømløs betyder: ingen langsgående svejsesøm, jævn vægtykkelse og en ren tilpasning af skærringen hele vejen omkring.
Materiale afstemt efter omgivelserne
Blank phosphateret til beskyttede installationssteder, udvendigt galvaniseret og blåkromateret (indvendigt blank) til fugtige omgivelser, eller sømløst rustfrit stålrør 1.4571 – varmebehandlet, syrebejdset, tolerance klasse D4/T3. Vi klarlægger gerne egnetheden til dit medium i det konkrete tilfælde.
Rør, forskruning og fastgørelse fra én leverandør
Ud over røret leverer STASTO også tilslutnings- og fastgørelsesteknikken: Skærering-forskruninger efter ISO 8434-1 (DIN 2353) i galvaniseret stål (serierne C-DPR, C-B4, C-B7) og rustfrit stål 1.4571 (A-DPR-71, C-DPR-71, C-B4-71), svejsekegler serie C-SKA til rør 38x3 til 38x8 samt rørbøjler.
Guide
Dimensionering af 38 mm – tre beslutninger
Udvendig diameter, vægtykkelse, materiale og tilslutningsteknik hænger sammen. Denne oversigt guider dig gennem de vigtigste udvælgelseskriterier for precisionsstålrør Ø 38 mm.
Valg af vægtykkelse – tryk frem for vægt
- 38x2,5
- 166 bar maksimalt driftstryk – det økonomiske standardvalg ved moderate tryk.
- 38x3
- 198 bar – mellemtrin med markant mere reserve ved næsten samme håndtering.
- 38x4
- 264 bar – findes også som hvidforzinket udførelse 38X4WV.
- 38x5
- 330 bar – til specialmaskiner og prøvestande med høje trykkrav.
- Dimensioneringsregel
- Ud over driftstrykket er trykspidser, bøjeradier og vibration også afgørende. I tvivlstilfælde vælges den næsthøjere vægtykkelse – forskruningsstørrelsen forbliver den samme.
Valg af materiale – omgivelser vinder over pris
- Blank phosphateret
- St37.4, hvirvelstrømstestet – den økonomiske standardløsning til beskyttede monteringssteder.
- Hvidforzinket
- Udvendigt galvaniseret og blåkromateret, indvendigt blank – til synlig eller fugtbelastet installation.
- Rustfrit stål 1.4571
- Varmebehandlet, syrebejdset, tolerance klasse D4/T3 iht. EN ISO 1127 / DIN 17456-58 – til korrosionsbelastede anvendelser.
- Materialepar
- Materialevalget skal altid træffes sammen med fittingen: rustfrit stålrør bør fornuftigvis kombineres med fittings i 1.4571.
Afstem tilslutningsteknik – DIN 2391 møder DIN 2353
- DIN 2391
- Alle 38 mm rør er ifølge produktbeskrivelsen udført iht. DIN 2391 og passer til fittings.
- Tolerance klasse D4/T3
- Den rustfrie stålvariant er desuden specificeret med D4/T3 – grundlaget for en defineret skærerings-passform.
- ISO 8434-1 (DIN 2353)
- Forbindelse via skærerings-fittings; i STASTO-sortimentet er 38 mm-tilslutningsteknikken tildelt den tunge serie (S).
- Serievalg
- Hvilken skærerings-serie der passer, afhænger af materiale, monteringsmetode og trykniveau – vi kontrollerer tildelingen til din konfiguration.
Bearbejdningshenvisninger
- Afkortning
- Skær rørender i en ret vinkel, afgrat dem og rens dem før montering.
- Formontering
- Udfør formontering af skærringen i henhold til producentens anvisninger for den pågældende fittingserie.
- Understøtning
- Understøt ledningerne med rørbøjler, så der ikke opstår bøjningsmomenter på fittingen.
Sammenligning af varianter
Alle 38-mm-varianter på et overblik
Samme udvendige diameter, forskellig godstykkelse og udførelse: Tabellen viser producentens oplysninger om materiale, godstykkelse, maksimalt driftstryk og norm.
| 38X2,5 | 38X3 | 38X4 | 38X5 | 38X4WV | 38X4/71 | 38X5/71 | |
|---|---|---|---|---|---|---|---|
| Udførelse / materiale | sømløs, blank, phosphateret, St37.4 | sømløs blank, phosphateret, St37.4 | sømløs blank, phosphateret, St37.4 | sømløs blank, phosphateret, St37.4 | hvidforzinket, blåkromateret, indvendig blank | sømløs rustfrit stål 1.4571, syrebejdset | sømløs rustfrit stål 1.4571, syrebejdset |
| Godstykkelse | 2,5 mm | 3 mm | 4 mm | 5 mm | 4 mm | 4 mm | 5 mm |
| Maks. driftstryk | 166 bar | 198 bar | 264 bar | 330 bar | 264 bar | 309 bar | 371 bar |
| Standard | DIN 2391/C, EN 10305-4 | DIN 2391/C, EN 10305-4 | DIN 2391/C, EN 10305-4 | DIN 2391/C, EN 10305-4 | DIN 2391/C, EN 10305-4 | EN ISO 1127, DIN 17456/58 | EN ISO 1127, DIN 17456/58 |
| Tolerancesklasse | iht. DIN 2391 | iht. DIN 2391 | iht. DIN 2391 | iht. DIN 2391 | iht. DIN 2391 | D4/T3 | D4/T3 |
| Tilgængelighed | Standardartikel | Standardartikel | Standardartikel | Standardartikel | Standardartikel | Standardartikel | på forespørgsel |
Sortiment
38-mm-rør og tilhørende systemkomponenter
Fra sømløse præcisionsstålrør over den hvid-galvaniserede udførelse til rustfri stålvariant 1.4571 – inklusive skærerings-forskruninger efter ISO 8434-1 (DIN 2353) og rørclips.
Anvendelsesområder
Hvor 38 mm præcisionsstålrør anvendes
Udvendig diameter 38 mm er et almindeligt mål inden for rørlednings- og anlægsbyggeri – fra fast rørføring til retrofit af eksisterende installationer.
Maskin- og anlægsbyggeri
Fast rørføring af trykluft- og styreledninger med defineret indvendig diameter og reproducerbar installation.
Ringledninger i produktionen
Ringledninger og aftag, hvor et ensartet mål i hele hallen forenkler reservedelsholdet.
Retrofit og vedligeholdelse
Udskiftning af beskadigede rørafsnit: samme udvendige diameter, samme fittingstørrelse, ingen indgreb i den øvrige installation.
Specialmaskiner og teststande
Vægtykkelser på 4 og 5 mm, når der kræves højere trykreserve – op til 330 bar ved 38x5.
Miljøer med korrosionsbelastning
Hvidgalvaniseret udførelse eller rustfrit stål 1.4571, afhængigt af medie, rengøringsmetode og omgivelsesforhold.
Krævende rengøringsregimer
Sømløst rustfrit stålrør 1.4571, syrebejdset og varmebehandlet, når overflade og materiale er i fokus. Vi klarlægger egnetheden baseret på din anvendelse.
Bestilling

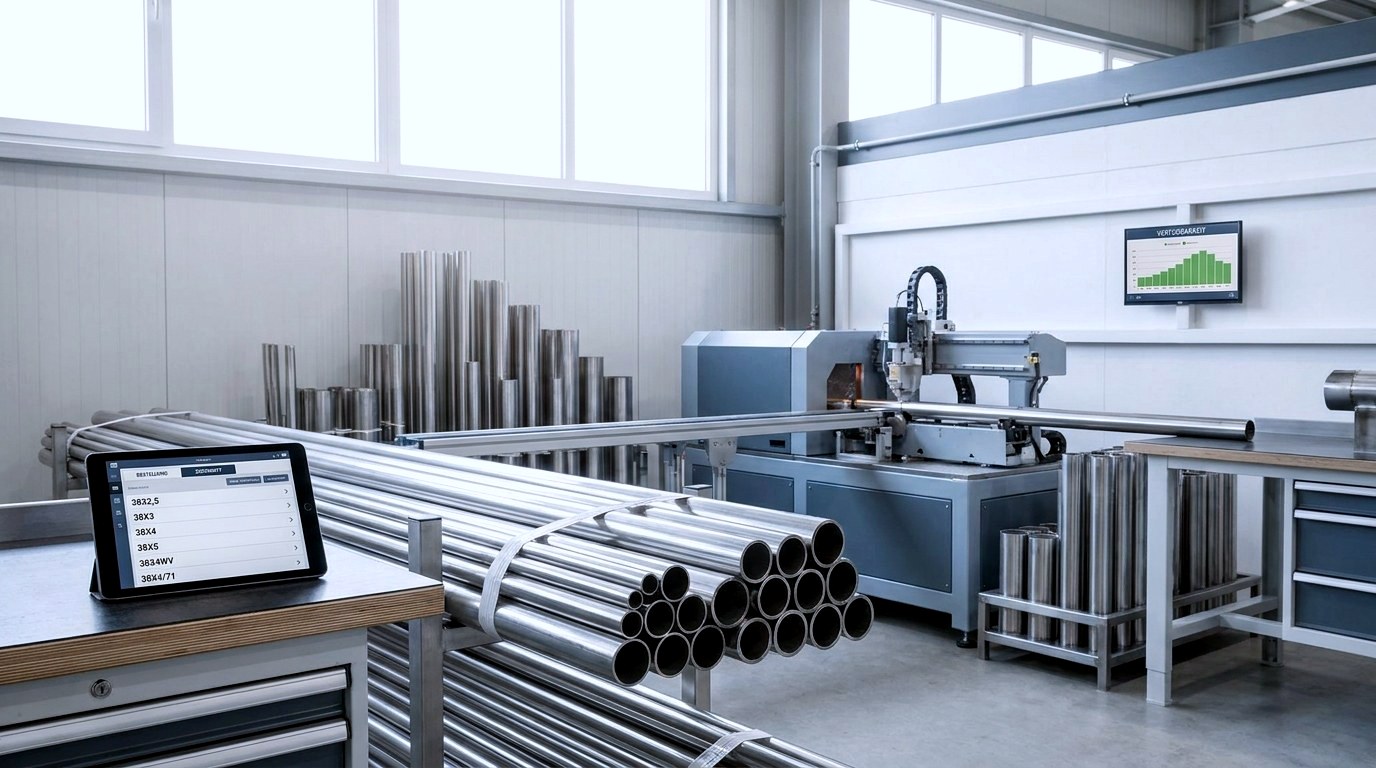

Bestilling, tilskæring og tilgængelighed
Alle 38-mm-rør bestiller du direkte via STASTO-shoppen eller via vores tekniske salgsafdeling. Standardvarianter som 38X2,5, 38X3, 38X4, 38X5, 38X4WV og 38X4/71 er listet til regulær salgspris; specialudførelser og enkelte godstykkelser beregner vi på forespørgsel.
Tilgængelighed
Varierer afhængigt af variant og materiale – den aktuelle status ses på den pågældende artikelside, alternativt tjekker vi den for dig. Enkelte varianter som 38X2WV og 38X5/71 fører vi på forespørgsel.
Mængder og afkald
Projektbehov, staffelmængder og tilbagevendende afkald aftaler vi individuelt.
Tilskæring og speciallængder
Tilskæring og speciallængder på forespørgsel; materialecertifikater og dokumentation kan efterspørges afhængigt af artikel og batch.
Anvendelsesteknisk rådgivning
Vi rådgiver om valg af godstykkelse, materialevalg og valg af den rette fittingserie efter ISO 8434-1 (DIN 2353).
I tre trin
Sådan finder du den rette 38-mm-ledning
Fra dimensionering til den færdige rørledning – struktureret og med teknisk support.
Fastlæg vægtykkelse og materiale
Driftstryk, trykspidser og omgivelsesbetingelser bestemmer vægtykkelsen (2,5 til 5 mm) og udførelsen: blank, hvidgalvaniseret eller rustfrit stål 1.4571.
Tilpas tilslutningsteknikken
Vælg skærering-forskruninger efter ISO 8434-1 (DIN 2353) i den tunge serie (S) i det passende materiale – rustfrit rør med forskruninger i 1.4571.
Bestil og montér
Bestil standardartikler direkte i shoppen, forespørg på specialudførelser og tilskæring. Afkort rørender retvinklet, afgrat dem, og støt dem momentfrit med rørbøjler.
Ofte stillede spørgsmål
Spørgsmål om stålrør med 38 mm udvendig diameter
Svar om godstykkelser, materialer, normer og den rette tilslutningsteknik.
Hvilke godstykkelser findes der til stålrør med 38 mm udvendig diameter?
Ved udvendig diameter 38 mm findes godstykkelserne 2,5 / 3 / 4 / 5 og 6 mm i blank udførelse, samt 2 mm og 4 mm hvid-galvaniseret samt 4 mm og 5 mm i rustfrit stål 1.4571. Den udvendige diameter forbliver konstant, så fittingstørrelse og rørclips forbliver de samme – kun den indvendige diameter og trykreserven ændres.
Hvilket driftstryk kan et rør 38x3 holde til?
For det sømløse stålrør 38x3 af St37.4 angiver producenten et maksimalt driftstryk på 198 bar. Til sammenligning: 38x2,5 ligger på 166 bar, 38x4 på 264 bar og 38x5 på 330 bar. Den tilladte driftsgrænse for jeres ledning afhænger desuden af fitting, medie og anvendelsesbetingelser.
Hvad betyder DIN 2391 for præcisionsstålrør?
DIN 2391 er mål- og udførelsesstandarden for sømløse præcisionsstålrør, der er designet til fittings. De blanke 38 mm-rør er fremstillet efter DIN 2391/C samt DIN 2445-2 / DIN 1630 og EN 10305-4, phosphateret og hvirvelstrømstestet; tolerancerne sikrer den definerede placering af skærekanten.
Passer 38 mm-rørene til skærerings-fittings efter DIN 2353?
Ja – alle 38 mm-rør er ifølge produktbeskrivelsen i overensstemmelse med DIN 2391 og passer til fittings, og kan forbindes med skærerings-fittings efter ISO 8434-1 (DIN 2353). I STASTO-sortimentet er 38 mm-tilslutningsteknikken tilknyttet den tunge serie (S); den præcise serietilknytning afhænger af materiale, monteringsmetode og trykniveau.
Hvornår er den hvidgalvaniserede udførelse den rigtige løsning?
Den hvid-galvaniserede udførelse er velegnet til synligt monterede ledninger og omgivelser med varierende fugtighed. Den er udvendigt galvaniseret og blåt kromateret, indvendigt blank; i 38 mm fås den med 2 mm godstykkelse (efter forespørgsel) og 4 mm godstykkelse (264 bar).
Hvad er forskellen mellem det rustfrie stålrør 1.4571 og det blanke stålrør?
Det sømløse rustfrie stålrør 1.4571 er varmebehandlet, syrebejdset og specificeret med tolerance D4/T3 efter EN ISO 1127 / DIN 17456-58 – det anvendes, når korrosion, mediebestandighed eller renlighedskrav er afgørende. I 38 mm fås 4 mm vægtykkelse (309 bar) og 5 mm (371 bar, på forespørgsel); det kombineres fornuftigvis med rørforskruninger i 1.4571.
Er tilskæring og speciallængder mulige?
Tilskæring og speciallængder tilbyder vi på forespørgsel. Vi tilpasser også trappetrinsmængder og løbende afkald individuelt; materialecertifikater kan forespørges afhængigt af artikel og batch.
Hvilke nabomål findes ud over 38 mm?
Ud over 38 mm fører STASTO flere dimensioner i programmet for præcisionsstålrør, blandt andet 28, 30 og 42 mm udvendig diameter. Sortimentet finder du i kategorien Rør og tilbehør; den passende tilslutningsteknik tildeler vi gerne på forespørgsel.
Relateret hertil
Relaterede kategorier i STASTO-shoppen
Flere nominelle diameter-, tilslutnings- og ledningskomponenter til rørledningsbyggeri.
Næste skridt
Vælg 38 mm-rør eller få dimensioneringen kontrolleret
Vælg jeres godstykkelse og udførelse direkte i shoppen – eller lad godstykkelse, materiale og fittingserie blive kontrolleret af vores anvendelsesteknik.
