Strypbackventil med backspärr Serie MV21-U
-
Strypbackventil med backspärr Serie MV34-U
-
Slanganslutning; Strypningsriktning: från gänga till slang (avluft)
Strypbackventil för inskruvning Serie MV44 -
utan ringstycke; Manövrering Spårskruv/Räfflad skruv, låsbar
Svängbar strypbackventil Serie UFC05-C/V-W -
Insticksringsstycke för instickskoppling; Manövrering Spårskruv/Räfflad skruv, låsbar
Svängbar strypbackventil Serie UFC05-C/V -
Ringstycke för skruvkoppling; Manövrering Spårskruv/Räfflad skruv, låsbar

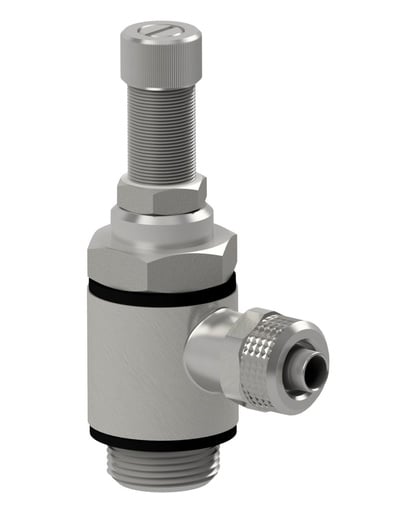

Svängbar strypbackventil Serie UFC05-C/V-S -
Invändig gängad ringkoppling; Manövrering Spårskruv/Räfflad skruv, låsbar
Svängbar strypbackventil Serie UFC05-C/V-F
Strypbackventiler
Grundversion
| Anslutning | Nominellt flöde | Typ | Sekvens |
|---|---|---|---|
| M5 | 70 Nl/min | MV21-00-M5-U | 3970000 |
| 1/8" | 125 Nl/min | MV21-00-18-U | 3970001 |
| 1/4" | 650 Nl/min | MV21-00-14-U | 3970002 |
| 3/8" | 750 Nl/min | MV21-00-38-U | 3970003 |
| 1/2" | 1350 Nl/min | MV21-00-12-U | 3970004 |
Strypbackventil för inskruvning Serie MV44
Slanganslutning; Strypningsriktning: från gänga till slang (avluft)
Grundversion
| Anslutning | DN | Diameter Slang | Flöde | Typ | Sekvens |
|---|---|---|---|---|---|
| 1/8" | 0,7 mm | 4 mm | 24 Nl/min | MV44-04-18 | 3990000 |
| 1/8" | 0,9 mm | 6 mm | 40 Nl/min | MV44-06-18 | 3990001 |
| 1/8" | 1,3 mm | 8 mm | 77 Nl/min | MV44-08-18 | 3990002 |
| 1/4" | 0,9 mm | 6 mm | 40 Nl/min | MV44-06-14 | 3990003 |
| 1/4" | 1,3 mm | 8 mm | 77 Nl/min | MV44-08-14 | 3990004 |
| M5 | 0,7 mm | 4 mm | 24 Nl/min | MV44-04-M5 | 3990005 |
| M5 | 0,9 mm | 6 mm | 40 Nl/min | MV44-06-M5 | 3990006 |
Svängbar strypbackventil Serie UFC05-C/V-W
utan ringstycke; Manövrering Spårskruv/Räfflad skruv, låsbar
Grundversion
| Anslutning | Strypningsriktning | Typ | Sekvens |
|---|---|---|---|
| M5 | från gängan till ringstycket (på avluftningssidan) | UFC05-C-M5-W | 4000000 |
| M5 | från ringstycket till gängan (tilluftssidan) | UFC05-V-M5-W | 4000001 |
| 1/8" | från gängan till ringstycket (på avluftningssidan) | UFC05-C-18-W | 4000002 |
| 1/8" | från ringstycket till gängan (tilluftssidan) | UFC05-V-18-W | 4000003 |
| 1/4" | från gängan till ringstycket (på avluftningssidan) | UFC05-C-14-W | 4000004 |
