Manövrering av riktningsventiler

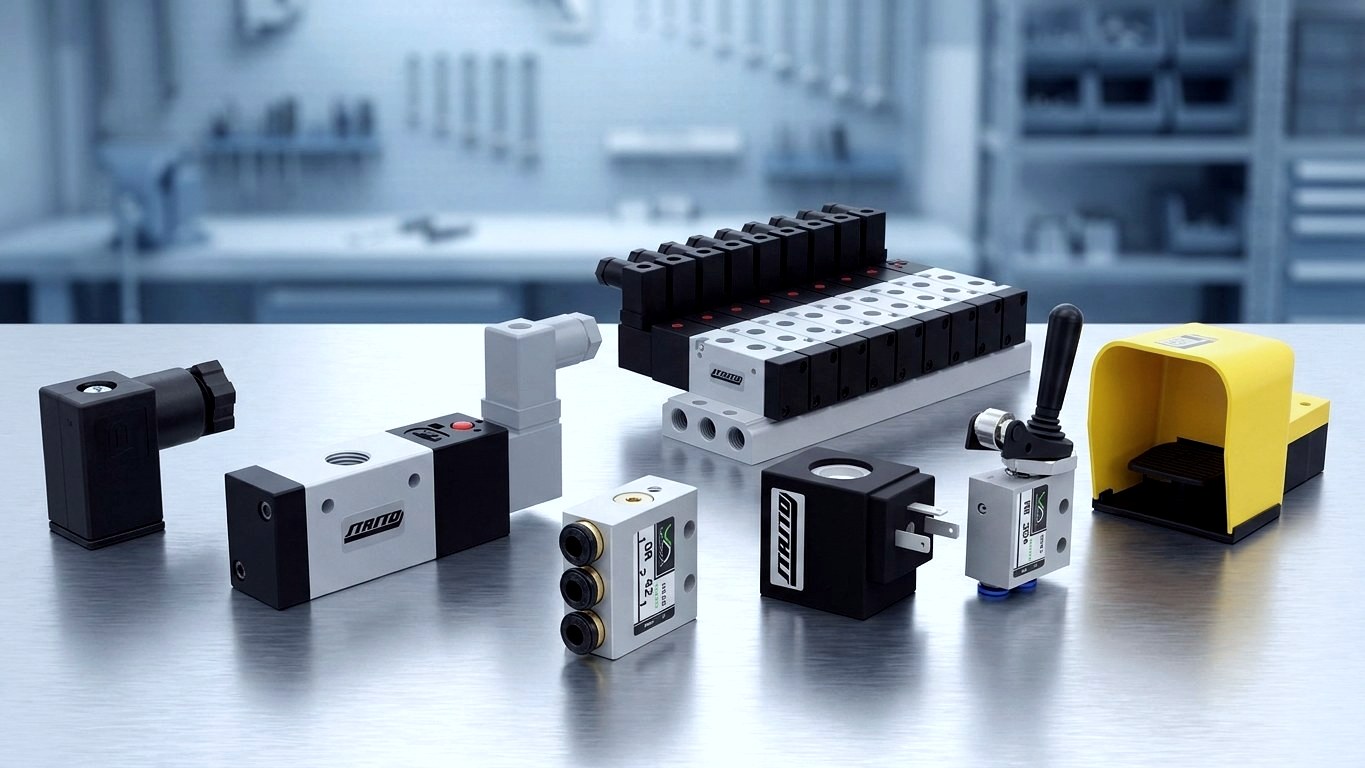

Magnetspolar och apparatkontakter för riktningsventiler
Magnetspolen är den komponent som oftast byts först på en elektriskt manövrerad riktningsventil – vanligtvis utan att själva ventilen behöver bytas. Tre uppgifter är avgörande: spänningen (vanliga är 24 V DC och 230 V AC/50 Hz), den krävda kapslingsklassen och apparatkontaktens kontaktform enligt DIN EN 175301-803, tidigare DIN 43650. Här hittar du urvalslogiken och kommer direkt till rätt sortiment – i varje fall inklusive tillhörande apparatkontakter.
Spänning, kapslingsklass, kontaktform
Därför STASTO
Magnetspole, kontaktdon och matchning från en och samma leverantör
Reservspole eller komplett styrning: Vi matchar spänning, kontaktdonsform och storlek korrekt mot din ventil — för underhåll, inköp och anläggningsbygge.
Spänningsvarianter för vanliga styrsystem
Serierna finns i flera spänningsvarianter, bland annat 24 V DC och 230 V/50 Hz; ytterligare spänningar beroende på serie och variant. Det exakta urvalet ser du i respektive produktkategori.
Kontaktutförande och apparatkontakt från en och samma leverantör
Spole och passande apparatkontakt kommer från samma sortiment – inklusive utföranden med inbyggd LED och varistor för störningsdämpning, i den mån det finns för respektive serie.
Reservdel i stället för ny ventil
Går spolen sönder blir ventilen kvar i anläggningen. Du byter bara ut manöverdelen och behåller anslutningsbild, rördragning och inbyggnadsmått.
Teknisk avstämning före beställning
Du anger ventiltyp, spänning och kontaktutförande – vi kontrollerar att allt stämmer mot databladet. Är texten på typskylten svårtydd räcker det med ett foto av typskylten.
Guide
Rätt magnetspole i tre steg
Spänning, kontaktdonsutförande och monteringsförhållanden avgör valet. Punkterna nedan sammanfattar vad som är viktigt för spole och ventilkontakt.
Steg 1: Spänning och strömtyp
- 24 V DC
- Vanlig lågspänning för PLC-styrning; spolen ska passa styrsystemet, inte processen.
- 230 V / 50 Hz
- Klassisk nätspänningsvariant; ytterligare spänningsklasser finns beroende på serie.
- Kontrollera typskylten
- På den gamla spolen anges spänning och frekvens. En AC-spole på DC (eller tvärtom) leder till funktionsfel eller haveri.
- Kodning i artikelnumret
- I artikelnumren för de pneumatiska spolserierna är spänningsklassen kodad. Bra som vägledning – avgörande är alltid uppgiften i databladet resp. på artikeln.
Steg 2: Kontaktutförande och norm
- DIN EN 175301-803
- Gällande norm för apparatkontakter (ventilkontakter); reglerar kontaktavstånd och storlek för formerna A, B och C.
- DIN 43650 (gammal norm)
- Tidigare beteckning som befintliga kunder fortfarande ofta använder: 43650A motsvarar form A, 43650C motsvarar form C.
- Form A
- Vanligaste utförandet med större byggform, typiskt för magnetventiler och större spolar.
- Inte kompatibla
- Form A, B och C är inte inbördes kompatibla vid anslutning. Formen bestäms av spolen, inte av kabeln.
Steg 3: Kapslingsklass, tilläggsfunktioner, ventilanslutning
- Kapslingsklass
- Vilket IP-krav gäller på monteringsplatsen? Värdet per spole och kontaktdon anges vid respektive variant.
- LED och varistor
- LED för statusindikering, varistor för störningsdämpning — kan kombineras i ett och samma kontaktdon, beroende på utförande.
- Kontaktdonets bredd på ventilen
- För de pneumatiska serierna skiljer sig kontaktdonets bredd (t.ex. 16 mm för serie K, 22 mm för serie E+V) — den avgör också vilken spole som mekaniskt kan monteras.
- Specialfall explosionsfarlig miljö
- För explosionsfarliga zoner är urvalet begränsat till godkända utföranden — stäm gärna av detta i förväg.
Kontaktformer
Form A, form B och form C jämförda
De tre kontaktutförandena enligt DIN EN 175301-803 skiljer sig åt i kontaktavstånd och storlek. De är inte utbytbara sinsemellan.
| Form A | Form B | Form C | |
|---|---|---|---|
| Storlek | största utförandet | mellanstort utförande | minsta utförandet |
| Kontaktavstånd | stort kontaktavstånd | mindre kontaktavstånd | minsta kontaktavstånd |
| Typisk användning | Magnetventiler och större spolar | Spolar i mellanstorlek | kompakta spolar |
| Äldre beteckning | DIN 43650 form A (43650A) | DIN 43650 form B | DIN 43650 form C (43650C) |
| Kompatibilitet vid anslutning | inte med B eller C | inte med A eller C | inte med A eller B |
| Valet styrs av | spolen | spolen | spolen |
Sortiment
Magnetspolar och ventilkontakter i webbutiken
Direkt till rätt kategori: spolar för pneumatiska riktningsventiler, ventilkontakter samt spolar för magnetventiler i vätske- och gasapplikationer.
Användningsområden
När spole och ventilkontakt behövs
Magnetspolar och ventilkontakter är slit- och anpassningsdelar – behovet uppstår typiskt i dessa situationer.
Underhåll och felavhjälpning
Ventilen växlar inte längre, men mekaniskt är den intakt. Byt ut mot en reservspole med identisk spänning och kontaktform, så fortsätter anläggningen att köra.
Omställning av styrspänningen
Vid byte från 230 V AC till 24 V DC – till exempel vid modernisering till en PLC-styrning med lågspänning – behålls ventilen och endast spolen byts ut.
Fuktiga miljöer och miljöer som rengörs
I områden med stänkvatten eller regelbunden rengöring är kontaktanslutningens täthet avgörande. Vilken kapslingsklass som kan uppnås beror på spole, kontakt och korrekt montering av tätningen – vi anger värdena per variant.
Störningsundertryckning och signalkontroll
Kontakter med LED visar kopplingsstatus direkt på ventilen, och varistorutföranden begränsar spänningstoppar vid frånslag för att skydda styrelektroniken.
Ventilöar och processanläggningar
Vid flera likadana ventiler lönar det sig med en enhetlig spol- och kontaktkonfiguration – det minskar antalet reservdelsvarianter på lagret.
NAMUR-montering på svängaktuatorer
Styrning av spjäll och kulventiler via NAMUR-ventiler; spole och kontakt ingår i monteringskonfigurationen.
Inköp

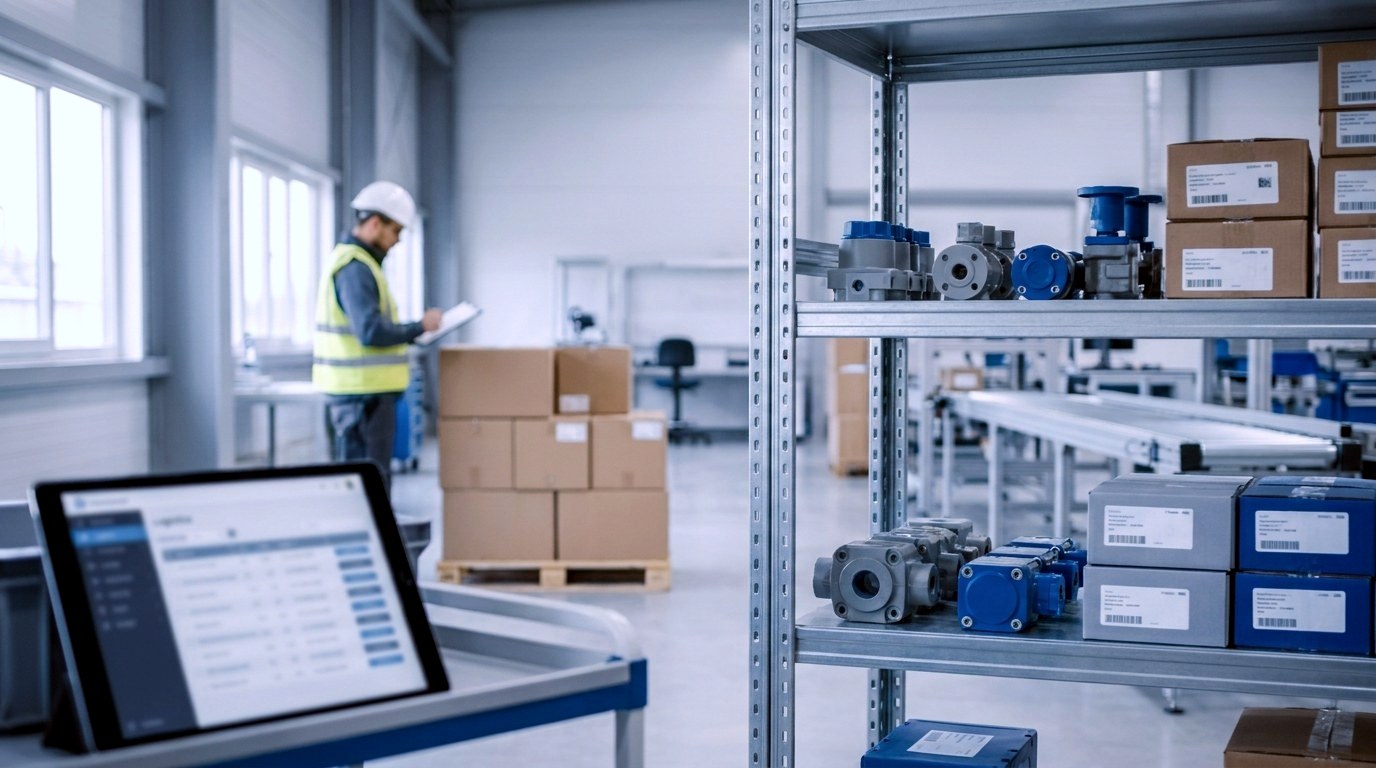

Tillgänglighet, efterköp och avropsavtal
Lagersaldo och leveranstid anger vi per variant – beroende på serie och utförande.
Tillgänglighet per variant
Om en spännings- eller kontaktvariant kan levereras med kort varsel beror på respektive serie. Aktuell status meddelar vi på begäran, eller så hittar du den på respektive artikel.
Efterköp till befintliga anläggningar
För ventiler ur pågående serier går det i regel att entydigt hitta rätt reservspole. För äldre eller ombyggda ventiler kontrollerar vi kompatibiliteten individuellt.
Merbehov och ramavtalsavrop
För återkommande behov av standardspolar och ventilkontakter stämmer vi av avropsmängder och leveransberedskap projektvis.
Satser med ventil och spole
Ventiler konfigureras ibland med och ibland utan ventilkontakt. Var uppmärksam på tillägget ”med”/”utan ventilkontakt” vid beställning – vid behov kompletterar vi satsen.
Så går det till
Från förfrågan till ett konkret artikelförslag
Tre steg räcker för att vi ska kunna identifiera rätt magnetspole eller apparatkontakt.
Samla in uppgifterna
Notera ventiltyp, manöverspänning och kontaktutförande – eller ta helt enkelt ett foto av typskylten.
Kontrollera matchningen
Vi stämmer av dina uppgifter mot databladet och kontrollerar utförande, kontaktbredd och spänningsområde.
Få ett artikelförslag
Du får ett konkret artikelförslag inklusive uppgift om tillgängligheten för respektive variant.
Vanliga frågor
Magnetspole och apparatkontakt – kort besvarat
Svar om spolbyte, kontaktdonsformer, standarder och tilläggsfunktioner.
Kan jag bara byta magnetspolen eller behöver jag en ny ventil?
Vanligtvis räcker det att byta spolen. Spolen sitter som en separat komponent på ventilen och kan bytas utan ingrepp i rörsystemet. Förutsättningen är att spänning, kontaktdonsform och utförande är identiska. Ventilen byts bara om själva ventilmekaniken är skadad.
Vad betyder ”form A”, ”form B” och ”form C”?
Det är de tre kontaktdonsformerna för apparatkontakter enligt DIN EN 175301-803. De skiljer sig i kontaktavstånd och storlek och kan inte bytas mot varandra. Form A är den största och vanligaste, form C den minsta.
Är DIN 43650 detsamma som DIN EN 175301-803?
DIN 43650 är den tidigare beteckningen, den gällande standarden är DIN EN 175301-803. I praktiken möter du båda skrivsätten: ”43650A” motsvarar form A, ”43650C” motsvarar form C. Vid valet kan du utgå från den beteckning du känner till.
Vilka spänningar kan levereras?
Vanliga är 24 V DC och 230 V/50 Hz; ytterligare spänningar finns beroende på serie. De varianter som faktiskt är tillgängliga ser du i respektive produktkategori, eller så frågar du oss.
Vad används LED och varistor i apparatkontakten till?
LED-lampan visar om spolen är spänningssatt – praktiskt vid felsökning direkt på anläggningen. Varistorn begränsar spänningstoppar när den induktiva lasten kopplas från och skyddar på så sätt styrningens kopplingskontakter och utgångsmoduler.
Finns det spolar för explosionsfarliga områden?
I sortimentet av magnetventiler för vätskor och gaser finns en spolserie i ATEX-utförande (II 2G Ex mb IIC T4 / II 2D Ex mb tb IIIC T130 °C). Om den passar din ventil och din zonindelning klarar vi ut med hjälp av databladet före beställning.
Vilken kapslingsklass uppnår förbindelsen mellan spole och kontakt?
Det beror på vald spole, kontakt samt på att tätning och kabelgenomföring monteras korrekt. Vi anger värdet för just din variant; i fuktiga miljöer eller miljöer som rengörs ofta rekommenderar vi en riktad avstämning.
Passar en spole ur ert sortiment på min befintliga ventil från en annan tillverkare?
Inte generellt – avgörande är utförande, kontaktbredd och ankardiameter. Skicka oss ventiltyp och uppgifter från typskylten; vi kontrollerar kompatibiliteten och säger tydligt om en reservspole passar.
Passande ventiler
Ventilserier för ditt spolval
Letar du inte bara efter spolen utan efter den passande ventilen? Dessa serier kan konfigureras med magnetspolar och apparatkontakter.
Nästa steg
Hitta rätt magnetspole eller kontaktdon
Uppge ventiltyp, styrspänning och kontaktdonsform – eller skicka helt enkelt en bild på typskylten. Vi kontrollerar matchningen mot databladet och återkommer med ett konkret artikelförslag inklusive leveranstid. Teknisk rådgivning från STASTO Automation – för underhåll, inköp och anläggningsbyggnad.
