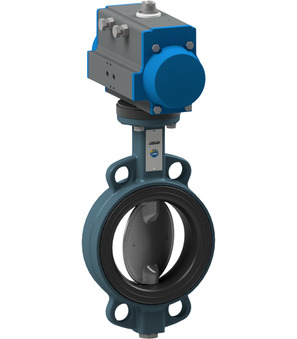

BUW6-100-DSE-D22
Spjällventil med pneumatiskt vriddon Serie BUW6-DSE-D2; Mellanflänsutförande; Bygglängd enligt EN558−1R20; Hus GGG40 epoxibelagd; Skiva 1.4408; Axel 1.4016; Manschett EPDM; Fläns nominellt tryck PN10/16/ANSI150; dubbelverkande ställdon; Styrtryck 5,5...8bar; Medietemperatur -10...+130°C; Tryckområde 0...10bar; DN 100mm; Inbyggnadslängd 52mm; Drivdon PAD085
EB0X02
Monterad ändlägesbrytarlåda; IP65; 2 Mikrobrytare; passar för Drivdon PAD/PAS052-270; Brytförmåga 100mA/24VDC; Brytartyp Crouzet 831618; Kontaktmaterial Guldlegering; Husmaterial Plast
BUW6-100-DSE-D22
Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DSE-D2; izvedba z vmesno prirobnico; dolžina v skladu z EN558−1R20; ohišje GGG40 prevlečeno z epoksijem; plošča 1.4408; gred 1.4016; tesnilo EPDM; prirobnični tlak PN10/16/ANSI150; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+130°C; območje tlaka 0...10bar; DN 100mm; Vgradna dolžina 52mm; Pogon PAD085
EB0X02
Montažna škatla z mejnimi stikali; IP65; 2 mikrostikali; primerno za pogone PAD/PAS052-270; Moč preklapljanja 100mA/24VDC; Tip stikala Crouzet 831618; Kontaktni material zlata litina; Material ohišja umetna masa
Tekniska specifikationer
| Tryckområde | 0...10 bar |
|---|---|
| DN | 100 mm |
| Bygglängd | 52 mm |
| Brytartyp | Crouzet 831618 |
| Tryckområde | 0...10 bar |
| DN | 100 mm |
| Bygglängd | 52 mm |
| Brytartyp | Crouzet 831618 |
| Kontaktmaterial | Guldlegering |
| Husmaterial | Plast |
| Märke | STASTO |
