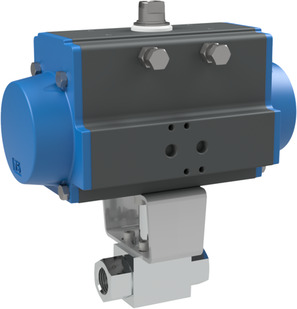

Kulventil med pneumatiskt vriddon BA668-38-D0

Kulventil med pneumatiskt vriddon BA668-38-D0

Kulventil med pneumatiskt vriddon Serie BA668; Invändig gänga; Hus, Kula 1.4571/1.4404; Tätningar POM/FKM; med erosionsskyddsring; dubbelverkande ställdon; Styrtryck 5,5...8bar; Medietemperatur -20...+100°C; för gaser; G 3/8"; Nominell diameter 10mm; Tryckområde 0...500bar; Inbyggnadslängd 72mm; Drivdon PAD063

Kugelhahn mit Druckluftdrehantrieb Serie BA668
Kugelhahn mit Druckluftdrehantrieb Serie BA668
Kugelhahn mit Druckluftdrehantrieb Serie BA668
Ange nr.: 84818081
Ursprungsland: Tyskland Made in Europe
Vikt: 2.42 kg
Kort artikelnummer: BA66838D0
https://www.stasto.com/web/image/product.template/139658/image_1920?unique=1fc88cc

Kugelhahn mit Druckluftdrehantrieb Serie BA668; Innengewinde; Gehäuse, Kugel 1.4571/1.4404; Dichtungen POM/FKM; mit Erosionsschutzring; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+100°C; für Gase; G 3/8"; Nennweite 10mm; Druckbereich 0...500bar; Einbaulänge 72mm; Antrieb PAD063

999 999,00 € 999999.0 EUR 999 999,00 €

På begäran

  • Invändig gänga
  • DN
  • Bygglängd
  • Tryckområde
  • Drivdon

Kombinationen existerar inte.

Tillgänglighet:
See availability
Kontakta oss

Tekniska specifikationer

Tryckområde 0...500 bar
DN 10 mm
Bygglängd 72 mm
Invändig gänga G 3/8"
Dokument
Datablad, ritningar och CAD-filer
Tryckområde 0...500 bar
DN 10 mm
Bygglängd 72 mm
Invändig gänga G 3/8"

BA668-38-D0

Dokument

2 Dokument 18 Språk

Czech / Čeština
ZIP

Datablad

1

CAD / 3D

1
Danish / Dansk
ZIP

Datablad

1

CAD / 3D

1
German / Deutsch
ZIP

Datablad

1

CAD / 3D

1
Greek / Ελληνικά
ZIP

Datablad

1

CAD / 3D

1
English
ZIP

Datablad

1

CAD / 3D

1
Spanish / Español
ZIP

Datablad

1

CAD / 3D

1
Finnish / Suomi
ZIP

Datablad

1

CAD / 3D

1
French / Français
ZIP

Datablad

1

CAD / 3D

1
Croatian / hrvatski jezik
ZIP

Datablad

1

CAD / 3D

1
Hungarian / Magyar
ZIP

Datablad

1

CAD / 3D

1
Italian / Italiano
ZIP

Datablad

1

CAD / 3D

1
Norwegian Bokmål / Norsk bokmål
ZIP

Datablad

1

CAD / 3D

1
Dutch / Nederlands
ZIP

Datablad

1

CAD / 3D

1
Polish / Język polski
ZIP

Datablad

1

CAD / 3D

1
Romanian / română
ZIP

Datablad

1

CAD / 3D

1
Slovenian / slovenščina
ZIP

Datablad

1

CAD / 3D

1
Serbian (Latin) / srpski
ZIP

Datablad

1

CAD / 3D

1
Swedish / Svenska
ZIP

Datablad

1

CAD / 3D

1
BA668-38-B-01 x 1.0 st.
Högtryckskulventil BA668-38-B-01
Högtryckskulventil Serie BA668; Invändig gänga; borrad för montering av manöverdon; Hus, Kula 1.4408; Tätningar POM/FKM; med erosionsskyddsring; för gaser; Medietemperatur -20...+100°C; G 3/8"; Nominell diameter 10mm; Tryckområde 0...500bar; Inbyggnadslängd 72mm; Fläns ISO5211 F03; Fyrkant 9mm
Pneumatisk vriddon PAD063
PAD063 x 1.0 st.
Pneumatisk vriddon PAD063
Pneumatisk vriddon Serie PAD; ATEX II 2 G/D; dubbelverkande; Vridvinkel 90°; enligt ISO 5211/NAMUR; Arbetstryckområde max. 8bar; Diameter 63mm; Fläns ISO5211 F05/F07; Invändig fyrkant 14mm; Vridmoment vid 5,5 bar 36Nm
04806007007 x 1.0 st.
04806007007
Monteringsbord; Förzinkat stål; Fläns 1: F03/F04mm; Fläns 2: F05; Höjd 50mm; Monteringsbord för RI3030
A4/223/96 x 1.0 st.
A4/223/96
Bult; 1.4305; Diameter 20mm; Tapphöjd 43mm; Utvändig fyrkant 14mm; Utvändig fyrkantshöjd 15mm; Invändig fyrkant 9mm; Invändig fyrkantshöjd 10mm
