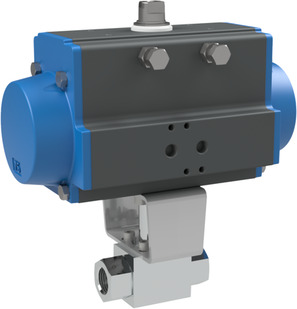

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BA668-38-D0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BA668-38-D0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BA668; Filetage femelle; Boîtier, Bille 1.4571/1.4404; Joints d’étanchéité POM/FKM; avec bague de protection contre l’érosion; actionneur double effet; Pression de pilotage 5,5...8bar; Température du fluide -20...+100°C; pour gaz; G 3/8"; Diamètre nominal 10mm; Plage de pression 0...500bar; Longueur de montage 72mm; Actionneur PAD063

Kugelhahn mit Druckluftdrehantrieb Serie BA668
Kugelhahn mit Druckluftdrehantrieb Serie BA668
Kugelhahn mit Druckluftdrehantrieb Serie BA668
Entrez le numéro : 84818081
Pays d'origine : Allemagne Made in Europe
Poids: 2.42 kg
Numéro d'article court : BA66838D0
https://www.stasto.com/web/image/product.template/139658/image_1920?unique=1fc88cc

Kugelhahn mit Druckluftdrehantrieb Serie BA668; Innengewinde; Gehäuse, Kugel 1.4571/1.4404; Dichtungen POM/FKM; mit Erosionsschutzring; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+100°C; für Gase; G 3/8"; Nennweite 10mm; Druckbereich 0...500bar; Einbaulänge 72mm; Antrieb PAD063

999 .999,00 € 999999.0 EUR 999 .999,00 €

Sur demande

  • Filetage femelle
  • DN
  • Longueur de construction
  • Plage de pression
  • Actionneur

Cette combinaison n'existe pas.

Disponibilité:
See availability
Contactez-nous

Caractéristiques techniques

Plage de pression 0...500 bar
DN 10 mm
Longueur de construction 72 mm
Filetage femelle G 3/8"
Documents
Fiches techniques, plans et fichiers CAO
Plage de pression 0...500 bar
DN 10 mm
Longueur de construction 72 mm
Filetage femelle G 3/8"

BA668-38-D0

Documents

2 Documents 18 Langues

Czech / Čeština
ZIP

Fiches techniques

1

CAD / 3D

1
Danish / Dansk
ZIP

Fiches techniques

1

CAD / 3D

1
German / Deutsch
ZIP

Fiches techniques

1

CAD / 3D

1
Greek / Ελληνικά
ZIP

Fiches techniques

1

CAD / 3D

1
English
ZIP

Fiches techniques

1

CAD / 3D

1
Spanish / Español
ZIP

Fiches techniques

1

CAD / 3D

1
Finnish / Suomi
ZIP

Fiches techniques

1

CAD / 3D

1
French / Français
ZIP

Fiches techniques

1

CAD / 3D

1
Croatian / hrvatski jezik
ZIP

Fiches techniques

1

CAD / 3D

1
Hungarian / Magyar
ZIP

Fiches techniques

1

CAD / 3D

1
Italian / Italiano
ZIP

Fiches techniques

1

CAD / 3D

1
Norwegian Bokmål / Norsk bokmål
ZIP

Fiches techniques

1

CAD / 3D

1
Dutch / Nederlands
ZIP

Fiches techniques

1

CAD / 3D

1
Polish / Język polski
ZIP

Fiches techniques

1

CAD / 3D

1
Romanian / română
ZIP

Fiches techniques

1

CAD / 3D

1
Slovenian / slovenščina
ZIP

Fiches techniques

1

CAD / 3D

1
Serbian (Latin) / srpski
ZIP

Fiches techniques

1

CAD / 3D

1
Swedish / Svenska
ZIP

Fiches techniques

1

CAD / 3D

1
BA668-38-B-01 x 1.0 pce.
Vanne à boisseau sphérique haute pression BA668-38-B-01
Vanne à boisseau sphérique haute pression Série BA668; Filetage femelle; percé pour montage d’actionneur; Boîtier, Bille 1.4408; Joints d’étanchéité POM/FKM; avec bague de protection contre l’érosion; pour gaz; Température du fluide -20...+100°C; G 3/8"; Diamètre nominal 10mm; Plage de pression 0...500bar; Longueur de montage 72mm; Bride ISO5211 F03; Carré 9mm
Actionneur rotatif pneumatique PAD063
PAD063 x 1.0 pce.
Actionneur rotatif pneumatique PAD063
Actionneur rotatif pneumatique Série PAD; ATEX II 2 G/D; double effet; Angle de rotation 90°; conformément à ISO 5211/NAMUR; Plage de pression de service max. 8bar; Diamètre 63mm; Bride ISO5211 F05/F07; Carré intérieur 14mm; Couple à 5,5 bar 36Nm
04806007007 x 1.0 pce.
04806007007
Table de montage; Acier galvanisé; Bride 1: F03/F04mm; Bride 2: F05; Hauteur 50mm; Table de montage pour RI3030
A4/223/96 x 1.0 pce.
A4/223/96
Goujon; 1.4305; Diamètre 20mm; Hauteur du goujon 43mm; Carré extérieur 14mm; Hauteur du carré extérieur 15mm; Carré intérieur 9mm; Hauteur du carré intérieur 10mm
