Flänskulventil med elektriskt ställdon Serie BA040 Store
  1. Produkter
  2. Ventiler
  3. Kulventiler – automatiska
  4. Övrigt sortiment - A03
  5. Flänskulventil med elektriskt ställdon Serie BA040
  6. BA040-100-0L

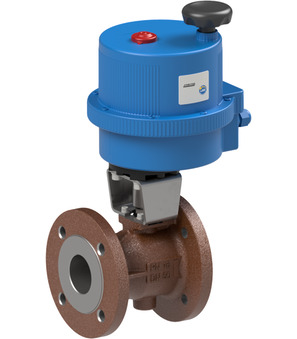

Flänskulventil med elektriskt ställdon BA040-100-0L

Flänskulventil med elektriskt ställdon BA040-100-0L

Flänskulventil med elektriskt ställdon Serie BA040; Bygglängd enligt EN558−1R24; Flansch PN16; Hus Gråjärn EN-GJL-250; Kula 1.4301; Tätningar PTFE/NBR; Medietemperatur -10...+120°C; Tryckområde 0…16bar; DN 100mm; Inbyggnadslängd 190mm; Ställtiden 27s; Spänning 24VAC/DC

Ange nr.: 84818081
Ursprungsland: Italien
Vikt: 29.82 kg
Kort artikelnummer: BA0401000L
https://www.stasto.com/web/image/product.template/134643/image_1920?unique=c096d6d

Flanschkugelhahn mit Elektroantrieb Serie BA040; Baulänge gemäß EN558−1R24; Flansch PN16; Gehäuse Grauguss EN-GJL-250; Kugel 1.4301; Dichtungen PTFE/NBR; Mediumstemperatur -10...+120°C; Druckbereich 0…16bar; DN 100mm; Einbaulänge 190mm; Stellzeit 27s; Spannung 24VAC/DC

1 459,60 € 1459.6 EUR 1 459,60 €

price on request

  • Monteringsgränssnitt VDI/VDE 3845
  • Monteringsgränssnitt 2 VDI/VDE 3845
  • Ventilgränssnitt Namur
  • DN
  • Bygglängd
  • Kontaktbredd
  • Brytartyp
  • Utförande
  • Spänning
  • Brytförmåga
  • Tryckområde
  • Kontaktmaterial
  • Husmaterial
  • Spole
  • Drivdon
  • Ställtiden

Kombinationen existerar inte.

Tillgänglighet:
Kontakta oss

Andel

<<Abmessung>>
DN 100 mm
Bygglängd 190 mm
Electrical figures
Spänning 24VAC/DC
<<Eigenschaften>>
Drivdon VB190L
Ställtiden 27 s

Datablad, instruktioner, 3D-filer och certifikat...

På ditt språk
ZIP
CAD / 3D
1
CADSTEP_BA0401000L.stp
Ladda ner

ZIP
Datové listy
1
Datový list_kulový kohout - přírubový, s elektropohonem série BA040_CS.pdf
Ladda ner
Prohlášení o shodě
1
Prohlášení o shodě_kulový kohout - přírubový, s elektropohonem série BA040_CS.pdf
Ladda ner

ZIP
Datenblätter
1
Datenblatt_Flanschkugelhahn mit Elektroantrieb Serie BA040_DE.pdf
Ladda ner
Konformitätserklärungen
1
Konformitätserklärung_Flanschkugelhahn mit Elektroantrieb Serie BA040_DE.pdf
Ladda ner

ZIP
Data Sheets
1
Data sheet_Flanged ball valve with electrical actuator Series BA040_EN.pdf
Ladda ner
Declarations of Conformity
1
Declaration of conformity_Flanged ball valve with electrical actuator Series BA040_EN.pdf
Ladda ner

ZIP
Adatlapok
1
Adatlap_elektromos hajtóművel működtetett karimás gömbcsap sorozat BA040_HU.pdf
Ladda ner
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_elektromos hajtóművel működtetett karimás gömbcsap sorozat BA040_HU.pdf
Ladda ner

ZIP
Karty katalogowe
1
Arkusz danych_zawór kulowy kołnierzowy z napędem elektrycznym Seria BA040_PL.pdf
Ladda ner
Deklaracje zgodności
1
Deklaracja zgodności_zawór kulowy kołnierzowy z napędem elektrycznym Seria BA040_PL.pdf
Ladda ner

ZIP
Izjave o skladnosti
1
Izjava o skladnosti_Prirobnična krogelna pipa z električnim pogonom serija BA040_SL.pdf
Ladda ner

ZIP
Data Sheets
1
Tehnički list_kuglasti ventil sa prirubnicom sa električnim aktuatorom serije BA040_SRLATIN.pdf
Ladda ner
Declarations of Conformity
1
Deklaracija o usklađenosti_kuglasti ventil sa prirubnicom sa električnim aktuatorom serije BA040_SRLATIN.pdf
Ladda ner
Flänskulventil 730003-100
730003-100 x 1.0
Flänskulventil 730003-100
Flänskulventil Serie 730003; Fläns PN16, fullt genomlopp; Hus GG25; Kula 1.4301; Tätningar PTFE/NBR; Tryckområde 0...16bar; Medietemperatur -10...+120°C; Nominell diameter 100mm; Inbyggnadslängd 190mm; Bygglängd EN558-1R14
Lägg i kundvagn
Elektriskt ställdon VB190-L
VB190-L x 1.0
Elektriskt ställdon VB190-L
Elektriskt ställdon Serie VB; passar för Ventiler med 90° manöverväg; lämplig för maximalt 100 manövreringar per dag; Ändlägesbrytare färdigkopplad; 2 potentialfria kontakter för ändlägesåterkoppling; inklusive manuell nödmanövrering; Vridmoment 190Nm; Ställtiden 27s; Fläns ISO5211 F07/F10-Stern 17 mm; Spänning 24VAC/DC; Kapslingsklass IP67
Lägg i kundvagn
