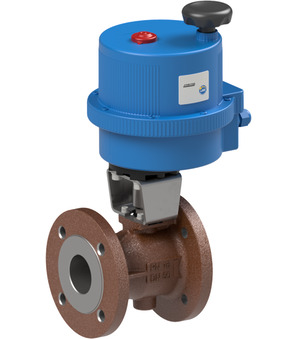

Vanne à boisseau sphérique à brides avec actionneur électrique BA040-100-0L

Vanne à boisseau sphérique à brides avec actionneur électrique BA040-100-0L

Vanne à boisseau sphérique à brides avec actionneur électrique Série BA040; Longueur de construction conformément à EN558−1R24; Flansch PN16; Boîtier Fonte grise EN-GJL-250; Bille 1.4301; Joints d’étanchéité PTFE/NBR; Température du fluide -10...+120°C; Plage de pression 0…16bar; DN 100mm; Longueur de montage 190mm; Temps de manœuvre 27s; Tension 24VAC/DC

Entrez le numéro : 84818081
Pays d'origine : Italie
Poids: 29.82 kg
Numéro d'article court : BA0401000L
https://www.stasto.com/web/image/product.template/134643/image_1920?unique=bcfc56d

Flanschkugelhahn mit Elektroantrieb Serie BA040; Baulänge gemäß EN558−1R24; Flansch PN16; Gehäuse Grauguss EN-GJL-250; Kugel 1.4301; Dichtungen PTFE/NBR; Mediumstemperatur -10...+120°C; Druckbereich 0…16bar; DN 100mm; Einbaulänge 190mm; Stellzeit 27s; Spannung 24VAC/DC

1 .459,60 € 1459.6 EUR 1 .459,60 €

price on request

  • Interface de montage VDI/VDE 3845
  • Interface de montage 2 VDI/VDE 3845
  • Interface de vanne Namur
  • DN
  • Longueur de construction
  • Largeur de connecteur
  • Type d’interrupteur
  • Version
  • Tension
  • Pouvoir de coupure
  • Plage de pression
  • Matériau de contact
  • Matériau du boîtier
  • Bobine
  • Actionneur
  • Temps de manœuvre

Cette combinaison n'existe pas.

Disponibilité:
Contactez-nous

Partager

<<Abmessung>>
DN 100 mm
Longueur de construction 190 mm
Electrical figures
Tension 24VAC/DC
<<Eigenschaften>>
Actionneur VB190L
Temps de manœuvre 27 s

Fiches techniques, instructions, fichiers 3D et certificats...

Dans votre langue
ZIP
CAD / 3D
1
CADSTEP_BA0401000L.stp
Télécharger

ZIP
Datové listy
1
Datový list_kulový kohout - přírubový, s elektropohonem série BA040_CS.pdf
Télécharger
Prohlášení o shodě
1
Prohlášení o shodě_kulový kohout - přírubový, s elektropohonem série BA040_CS.pdf
Télécharger

ZIP
Datenblätter
1
Datenblatt_Flanschkugelhahn mit Elektroantrieb Serie BA040_DE.pdf
Télécharger
Konformitätserklärungen
1
Konformitätserklärung_Flanschkugelhahn mit Elektroantrieb Serie BA040_DE.pdf
Télécharger

ZIP
Data Sheets
1
Data sheet_Flanged ball valve with electrical actuator Series BA040_EN.pdf
Télécharger
Declarations of Conformity
1
Declaration of conformity_Flanged ball valve with electrical actuator Series BA040_EN.pdf
Télécharger

ZIP
Adatlapok
1
Adatlap_elektromos hajtóművel működtetett karimás gömbcsap sorozat BA040_HU.pdf
Télécharger
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_elektromos hajtóművel működtetett karimás gömbcsap sorozat BA040_HU.pdf
Télécharger

ZIP
Karty katalogowe
1
Arkusz danych_zawór kulowy kołnierzowy z napędem elektrycznym Seria BA040_PL.pdf
Télécharger
Deklaracje zgodności
1
Deklaracja zgodności_zawór kulowy kołnierzowy z napędem elektrycznym Seria BA040_PL.pdf
Télécharger

ZIP
Izjave o skladnosti
1
Izjava o skladnosti_Prirobnična krogelna pipa z električnim pogonom serija BA040_SL.pdf
Télécharger

ZIP
Data Sheets
1
Tehnički list_kuglasti ventil sa prirubnicom sa električnim aktuatorom serije BA040_SRLATIN.pdf
Télécharger
Declarations of Conformity
1
Deklaracija o usklađenosti_kuglasti ventil sa prirubnicom sa električnim aktuatorom serije BA040_SRLATIN.pdf
Télécharger
Vanne à boisseau sphérique à brides 730003-100
730003-100 x 1.0 pce.
Vanne à boisseau sphérique à brides 730003-100
Vanne à boisseau sphérique à brides Série 730003; Bride PN16, passage intégrale; Boîtier GG25; Bille 1.4301; Joints d’étanchéité PTFE/NBR; Plage de pression 0...16bar; Température du fluide -10...+120°C; Diamètre nominal 100mm; Longueur de montage 190mm; Longueur de construction EN558-1R14
Actionneur électrique VB190-L
VB190-L x 1.0 pce.
Actionneur électrique VB190-L
Actionneur électrique Série VB; adapté pour Robinetterie avec course de commutation à 90°; adapté à un maximum de 100 manœuvres par jour; Coupure de fin de course précâblée; 2 contacts libres de potentiel pour retour de position de fin de course; y compris commande manuelle de secours; Couple de serrage 190Nm; Temps de manœuvre 27s; Bride ISO5211 F07/F10-Stern 17 mm; Tension 24VAC/DC; Indice de protection IP67
RI3004 x 1.0 pce.
RI3004
Kit de montage pour Vanne à boisseau sphérique; F10/F07-F10; Goujon 17-18
