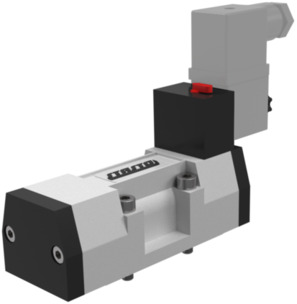

PS110-I1-PS-C001-03-C002-31-LVCV20-2

Price:

130,80 €
5/2-wegventiel Serie PS110 Store
  1. Producten
  2. Pneumatiek
  3. Richtingregelventielen - elektrisch / pneumatisch
  4. 5/2- 5/3-wegventielen - ISO
  5. 5/2-wegventiel Serie PS110
  6. PS110-I1-PS-C001-03-C002-31-LVCV20-2
PS110-I1-PS-C001-03-C002-31-LVCV20-2
PS111-I1-C001-22-C002-31-LV-1
PS111-I1-C001-22-C002-31-LV-1
177,40 €
177,40 €
5/2-wegventiel PS111-I2
5/2-wegventiel PS111-I2
197,00 €
197,00 €

PS110-I1-PS-C001-03-C002-31-LVCV20-2

PS110-I1-PS
5/2-wegventiel Serie PS110; conform ISO 5599/1; voorbestuurd; Drukbereik 2,5...10bar; Bediening elektrisch/interne stuurlucht; Standaardspoel C001; Stekkerbreedte 22mm; Bouwgrootte ISO1; Nominale diameter 8mm; Debiet 1080Nl/min
C001-03
Magneetspoel Type C001; Stekkerbreedte 22mm; Spanning 24VDC / 48V/50-60Hz
C002-31-LVCV20-2
Apparaatcontactdoos; Stekkerbreedte 22mm; mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m); Spanning 24VAC/DC

Voer nr. in: 84812090
Land van herkomst: Italië
Gewicht: 0.53 kg
Kort Artikelnummer:PS110I1PSC00103C00231LVCV202
https://www.stasto.com/web/image/product.template/188989/image_1920?unique=ab69362

PS110-I1-PS
5/2-potni ventil serija PS110; v skladu z ISO 5599/1; predkrmiljenje; območje tlaka 2,5...10bar; aktiviranje električno/notranji krmilni zrak; standardna tuljava C001; širina vtiča 22mm; velikost ISO1; nazivna širina 8mm; pretok 1080Nl/min
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-LVCV20-2
vtičnica; širina vtiča 22mm; mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m); napetost 24VAC/DC

130,80 € 130.8 EUR 130,80 €

price on request

  • Diameter
  • Aansluiting
  • Buitendraad
  • DN
  • Drukaansluiting
  • Inbouwlengte
  • Bouwgrootte
  • Werkaansluitingen
  • Stuurpoorten
  • Bediening
  • Stekkerbreedte
  • Uitvoering
  • Spanning
  • Drukbereik
  • Nominale doorstroming
  • Spoel
  • Debiet

Deze combinatie bestaat niet.

Beschikbaarheid:
Contact
<<Abmessung>>
DN 8 mm
Bouwgrootte ISO1
<<Funktion>>
Bediening elektrisch/interne stuurlucht
Types of construction
Stekkerbreedte 22 mm
<<Ausführung>>
Uitvoering met ingebouwde gele LED, VDR en PVC-kabel (2 m)
Electrical figures
Spanning 24VDC / 48V/50-60Hz
<<Druck>>
Drukbereik 2,5...10 bar
<<Eigenschaften>>
Spoel C001
Debiet 1080 Nl/min
