Kogelkraan met pneumatische draaiaandrijving Serie BA034-S0-A Store
  1. Producten
  2. Appendages
  3. Kogelkranen - automatisch
  4. Overig assortiment - A03
  5. Kogelkraan met pneumatische draaiaandrijving Serie BA034-S0-A
  6. BA034-32-D0-A-ABS51-EPC02400-1-EB0X05

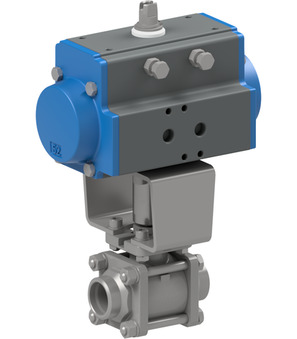

Kogelkraan met pneumatische draaiaandrijving BA034-32-D0-A-ABS51-EPC02400-1-EB0X05

Kogelkraan met pneumatische draaiaandrijving BA034-32-D0-A-ABS51-EPC02400-1-EB0X05

BA034-32-D0-A
Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA034-S0-A; ATEX II 2 G/D; TA-Luft; varilni nastavki; Ohišje, krogla 1.4401; tesnila PTFE-ojačan/FKM; dvosmerno delujoč pogon ATEX II 2G/D c T6; Krmilni tlak 5,5...8bar; temperatura medija -20...+160°C; nazivna širina 32mm; območje tlaka 0...25bar; Vgradna dolžina 106mm; Pogon PAD052
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
EPC02400-1
Montirana magnetna tuljava Tip EPC; ATEX- II 2G Ex mb IIC T5 Gb / II 2D Ex tb IIIC T95°C IP66 Db; dolžina kabla 3m; napetost 24VDC
EB0X05
Montažna škatla z mejnimi stikali; IP65; 2 mikrostikali; primerno za pogone PAD/PAS052-270; Moč preklapljanja 4A/250VAC-1A/24VDC; Tip stikala Crouzet 831391 - ATEX; Kontaktni material Silber-Nickel; Material ohišja umetna masa

Voer nr. in: 84818081
Land van herkomst: Italië
Gewicht: 4.362 kg
Kort Artikelnummer: BA03432D0AABS51EPC024001EB0X05
https://www.stasto.com/web/image/product.template/237033/image_1920?unique=f57c3ce

BA034-32-D0-A
Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA034-S0-A; ATEX II 2 G/D; TA-Luft; varilni nastavki; Ohišje, krogla 1.4401; tesnila PTFE-ojačan/FKM; dvosmerno delujoč pogon ATEX II 2G/D c T6; Krmilni tlak 5,5...8bar; temperatura medija -20...+160°C; nazivna širina 32mm; območje tlaka 0...25bar; Vgradna dolžina 106mm; Pogon PAD052
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
EPC02400-1
Montirana magnetna tuljava Tip EPC; ATEX- II 2G Ex mb IIC T5 Gb / II 2D Ex tb IIIC T95°C IP66 Db; dolžina kabla 3m; napetost 24VDC
EB0X05
Montažna škatla z mejnimi stikali; IP65; 2 mikrostikali; primerno za pogone PAD/PAS052-270; Moč preklapljanja 4A/250VAC-1A/24VDC; Tip stikala Crouzet 831391 - ATEX; Kontaktni material Silber-Nickel; Material ohišja umetna masa

999.999,00 € 999999.0 EUR 999.999,00 €

Op aanvraag

  • Aansluituiteinden voor lassen
  • Montage-interface VDI/VDE 3845
  • Montage-interface 2 VDI/VDE 3845
  • Ventielinterface Namur
  • DN
  • Inbouwlengte
  • Functie
  • Stekkerbreedte
  • Schakeltype
  • Uitvoering
  • Spanning
  • Schakelvermogen
  • Drukbereik
  • Contactmateriaal
  • Behuizingsmateriaal
  • Spoel
  • Aandrijving

Deze combinatie bestaat niet.

Beschikbaarheid:
Contact

Delen

<<Abmessung>>
Montage-interface VDI/VDE 3845 80x30x20
Montage-interface 2 VDI/VDE 3845 80x30x30
Ventielinterface Namur 1/4"
DN 32 mm
Inbouwlengte 106 mm
Types of construction
Stekkerbreedte 22
Schakeltype Crouzet 831391 - ATEX
<<Ausführung>>
Uitvoering ATEX
Electrical figures
Spanning 24VDC
Schakelvermogen 4A/250VAC-1A/24VDC
<<Druck>>
Drukbereik 0...25 bar
<<Materialien>>
Contactmateriaal Zilver-nikkel
Behuizingsmateriaal Kunststof
<<Eigenschaften>>
Spoel C001
Aandrijving PAS0635

Gegevensbladen, instructies, 3D-bestanden en certificaten...

In jouw taal
ZIP
Data Sheets
3
Datasheet_EB0X05_NL.pdf
EB0X05
Downloaden
Datasheet_Opgebouwd stuurventiel Serie ABS_NL.pdf
ABS51
Downloaden
Datasheet_Opgebouwde eindschakelaarbox_NL.pdf
EB0X05
Downloaden
CAD / 3D
2
CADSTEP_ABS51.stp
ABS51
Downloaden
CADSTEP_EB0X05.stp
EB0X05
Downloaden

ZIP
Datové listy
3
Datový list_Box mikrospínačů, namontovaný_CS.pdf
EB0X05
Downloaden
Datový list_EB0X05_CS.pdf
EB0X05
Downloaden
Datový list_Pilotventil, namontovaný série ABS_CS.pdf
ABS51
Downloaden
Prohlášení o shodě
2
Prohlášení o shodě_Box mikrospínačů, namontovaný_CS.pdf
EB0X05
Downloaden
Prohlášení o shodě_Pilotventil, namontovaný ABS51_CS.pdf
ABS51
Downloaden

ZIP
Data Sheets
3
Datablad_EB0X05_DA_DK.pdf
EB0X05
Downloaden
Datablad_Monteret endestopkontaktenhed_DA_DK.pdf
EB0X05
Downloaden
Datablad_Opbygget styreventil Serie ABS_DA_DK.pdf
ABS51
Downloaden

ZIP
Datenblätter
4
Datenblatt_Aufgebaute Endschalterbox_DE.pdf
EB0X05
Downloaden
Datenblatt_Aufgebautes Steuerventil Serie ABS_DE.pdf
ABS51
Downloaden
Datenblatt_EB0X05_DE.pdf
EB0X05
Downloaden
Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BA034-S0-A_DE.pdf
Downloaden
Konformitätserklärungen
2
Konformitätserklärung_Aufgebaute Endschalterbox_DE.pdf
EB0X05
Downloaden
Konformitätserklärung_Aufgebautes Steuerventil ABS51_DE.pdf
ABS51
Downloaden

ZIP
Data Sheets
3
Δελτίο δεδομένων_EB0X05_EL_GR.pdf
EB0X05
Downloaden
Δελτίο δεδομένων_Συναρμολογημένη βαλβίδα ελέγχου Σειρά ABS_EL_GR.pdf
ABS51
Downloaden
Δελτίο δεδομένων_Συναρμολογημένο κιβώτιο τερματικών διακοπτών_EL_GR.pdf
EB0X05
Downloaden

ZIP
Data Sheets
4
Data sheet_Ball valve with pneumatic actuator Series BA034-S0-A_EN.pdf
Downloaden
Data sheet_EB0X05_EN.pdf
EB0X05
Downloaden
Data sheet_Mounted limit switch box_EN.pdf
EB0X05
Downloaden
Data sheet_Mounted pilot valve Series ABS_EN.pdf
ABS51
Downloaden
Declarations of Conformity
2
Declaration of conformity_Mounted limit switch box_EN.pdf
EB0X05
Downloaden
Declaration of conformity_Mounted pilot valve ABS51_EN.pdf
ABS51
Downloaden

ZIP
Data Sheets
3
Ficha técnica_Caja de finales de carrera montada_ES.pdf
EB0X05
Downloaden
Ficha técnica_EB0X05_ES.pdf
EB0X05
Downloaden
Ficha técnica_Válvula de control montada Serie ABS_ES.pdf
ABS51
Downloaden

ZIP
Data Sheets
3
Tietolehti_Asennettu rajakytkinrasia_FI.pdf
EB0X05
Downloaden
Tietolehti_EB0X05_FI.pdf
EB0X05
Downloaden
Tietolehti_Koottu ohjausventtiili Sarja ABS_FI.pdf
ABS51
Downloaden

ZIP
Data Sheets
3
Fiche technique_Boîtier de fins de course monté sur actionneur_FR.pdf
EB0X05
Downloaden
Fiche technique_Distributeur de commande assemblé Série ABS_FR.pdf
ABS51
Downloaden
Fiche technique_EB0X05_FR.pdf
EB0X05
Downloaden

ZIP
Data Sheets
3
Podatkovni list_EB0X05_HR.pdf
EB0X05
Downloaden
Podatkovni list_Montažna krajnja sklopka kutija_HR.pdf
EB0X05
Downloaden
Podatkovni list_Sastavljeni upravljački ventil Serija ABS_HR.pdf
ABS51
Downloaden

ZIP
Adatlapok
3
Adatlap_EB0X05_HU.pdf
EB0X05
Downloaden
Adatlap_szerelt vezérlőszelep sorozat ABS_HU.pdf
ABS51
Downloaden
Adatlap_szerelt végálláskapcsoló doboz_HU.pdf
EB0X05
Downloaden
Megfelelőségi nyilatkozatok
2
Megfelelőségi nyilatkozat_szerelt vezérlőszelep ABS51_HU.pdf
ABS51
Downloaden
Megfelelőségi nyilatkozat_szerelt végálláskapcsoló doboz_HU.pdf
EB0X05
Downloaden

ZIP
Data Sheets
3
Scheda tecnica_EB0X05_IT.pdf
EB0X05
Downloaden
Scheda tecnica_Scatola di finecorsa montata_IT.pdf
EB0X05
Downloaden
Scheda tecnica_Valvola di controllo assemblata Serie ABS_IT.pdf
ABS51
Downloaden

ZIP
Data Sheets
3
Datablad_EB0X05_NB_NO.pdf
EB0X05
Downloaden
Datablad_Montert endebryterboks_NB_NO.pdf
EB0X05
Downloaden
Datablad_Oppbygd styreventil Serie ABS_NB_NO.pdf
ABS51
Downloaden

ZIP
Karty katalogowe
3
Arkusz danych_EB0X05_PL.pdf
EB0X05
Downloaden
Arkusz danych_zamontowana skrzynka wyłączników krańcowych_PL.pdf
EB0X05
Downloaden
Arkusz danych_zamontowany zawór sterujący Seria ABS_PL.pdf
ABS51
Downloaden
Deklaracje zgodności
2
Deklaracja zgodności_zamontowana skrzynka wyłączników krańcowych_PL.pdf
EB0X05
Downloaden
Deklaracja zgodności_zamontowany zawór sterujący ABS51_PL.pdf
ABS51
Downloaden

ZIP
Data Sheets
3
Fișă de date_Cutie de sfârșit de cursă montată_RO.pdf
EB0X05
Downloaden
Fișă de date_EB0X05_RO.pdf
EB0X05
Downloaden
Fișă de date_Supapă de control montată serie ABS_RO.pdf
ABS51
Downloaden

ZIP
Podatkovni listi
3
Podatkovni list_EB0X05_SL.pdf
EB0X05
Downloaden
Podatkovni list_Montažna škatla z mejnimi stikali_SL.pdf
EB0X05
Downloaden
Podatkovni list_Montažni krmilni ventil serija ABS_SL.pdf
ABS51
Downloaden
Izjave o skladnosti
2
Izjava o skladnosti_Montažna škatla z mejnimi stikali_SL.pdf
EB0X05
Downloaden
Izjava o skladnosti_Montažni krmilni ventil ABS51_SL.pdf
ABS51
Downloaden

ZIP
Data Sheets
4
Tehnički list_EB0X05_SRLATIN.pdf
EB0X05
Downloaden
Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BA034-S0-A_SRLATIN.pdf
Downloaden
Tehnički list_montiran kontrolni ventil serije ABS_SRLATIN.pdf
ABS51
Downloaden
Tehnički list_montirana razvodna kutija_SRLATIN.pdf
EB0X05
Downloaden
Declarations of Conformity
2
Deklaracija o usklađenosti_montiran kontrolni ventil ABS51_SRLATIN.pdf
ABS51
Downloaden
Deklaracija o usklađenosti_montirana razvodna kutija_SRLATIN.pdf
EB0X05
Downloaden

ZIP
Data Sheets
3
Datablad_EB0X05_SV.pdf
EB0X05
Downloaden
Datablad_Monterad styrventil Serie ABS_SV.pdf
ABS51
Downloaden
Datablad_Monterad ändlägesbrytarlåda_SV.pdf
EB0X05
Downloaden
Kogelkraan met pneumatische draaiaandrijving BA034-32-D0-A
BA034-32-D0-A x 1.0 Stk.
Kogelkraan met pneumatische draaiaandrijving BA034-32-D0-A
Kugelhahn mit Druckluftdrehantrieb Serie BA034-S0-A; ATEX II 2G/D c T3; TA-Luft; Anschweißenden; Gehäuse, Kugel 1.4401; Dichtungen PTFE-verstärkt/FKM; einfachwirkender Antrieb ATEX II 2G/D c T6; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Nennweite 32mm; Druckbereich 0...25bar; Einbaulänge 106mm; Antrieb PAS0635
Opgebouwd stuurventiel ABS51
ABS51 x 1.0 Stk.
Opgebouwd stuurventiel ABS51
Opgebouwd stuurventiel Serie ABS; NAMUR; Geluidsdemper; Standaardspoel C001; Stekkerbreedte 22mm; 5/2-weg NAMUR-magneetventiel (NM52W1S-PR); Aandrijving PAD052-270
EPC02400-1
EPC02400-1 x 1.0 Stk.
EPC02400-1
Gemonteerde magneetspoel Type EPC; ATEX- II 2G Ex mb IIC T5 Gb / II 2D Ex tb IIIC T95°C IP66 Db; Kabellengte 3m; Spanning 24VDC
EB0X05
EB0X05 x 1.0 Stk.
EB0X05
Opgebouwde eindschakelaarbox; IP65; 2 Microschakelaar; geschikt voor Aandrijvingen PAD/PAS052-270; Schakelvermogen 4A/250VAC-1A/24VDC; Schakeltype Crouzet 831391 - ATEX; Contactmateriaal Silber-Nickel; Behuizingsmateriaal Kunststof
