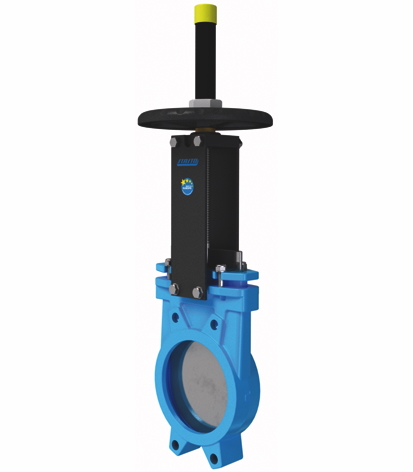

Plaatsschuifafsluiter met handwiel Serie A1V-PIB; Tussenflensuitvoering; stijgende spindel; Behuizing Behuizing GG25/GGG50; Schuifplaat 1.4301; zacht afdichtend EPDM; Verpakking PTFE-synthetisch/EPDM; Schroeven Roestvast staal; Flensnominale druk PN10; enkelzijdig afdichtend; Mediumtemperatuur -5...+90°C; voorbereid voor 2 inductieve eindschakelaars MSU03, MSU04, MSU05; DN 50mm; Inbouwlengte 40mm; Drukbereik 0...10bar
Land van herkomst: Spanje
Gewicht: 9.04 kg
Kort Artikelnummer: A1V2H2550PIB
<<Plattenschieber mit Handrad>> <<Serie>> A1V-PIB; <<Zwischenflanschausführung>>; <<steigende Spindel>>; <<Gehäuse>> <<Gehäuse>> <<GG25>>/<<GGG50>>; <<Schieberplatte>> <<1.4301>>; <<weichdichtend>> <<EPDM>>; <<Packung>> PTFE-<<synthetisch>>/EPDM; <<Schrauben>> <<Edelstahl>>; <<Flanschnenndruck>> PN10; <<einseitig dichtend>>; <<Mediumstemperatur>> -5...+90°C; <<vorbereitet für 2 induktive Endlagenschalter>> MSU03, MSU04, MSU05; DN 50mm; <<Einbaulänge>> 40mm; <<Druckbereich>> 0...10bar
Technische specificaties
| Drukbereik | 0...10 bar |
|---|---|
| DN | 50 mm |
| Inbouwlengte | 40 mm |
| Mediumtemperatuur | -5...+90 °C |
| Drukbereik | 0...10 bar |
| DN | 50 mm |
| Inbouwlengte | 40 mm |
| Mediumtemperatuur | -5...+90 °C |
A1V2H2-5-50-PIB
