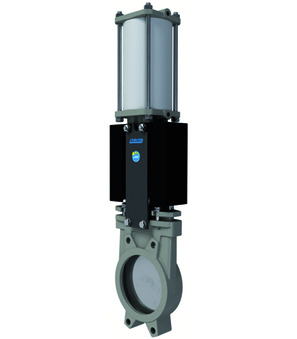

A1N2I2-5-100-PI
Platenafsluiter met dubbelwerkende pneumatische aandrijving Serie A1N-PI; Tussenflensuitvoering; Behuizing 1.4408; Schuifplaat 1.4401; zacht afdichtend EPDM; Verpakking PTFE-synthetisch/EPDM; Flensnominale druk PN10; enkelzijdig afdichtend; Stuurdruk 5,5...8bar; Mediumtemperatuur -5...+90°C; voorbereid voor 2 inductieve eindschakelaars MSU03, MSU04, MSU05; DN 100mm; Inbouwlengte 50mm; Drukbereik 0...10bar
ABS40
Opgebouwd stuurventiel Serie ABS; geschikt voor pneumatische schuifafsluiters met schuifplaat; 5/2-weg magneetventiel; Inschroefdrossels; Geluidsdemper; gemonteerd op cilinder; Spoeltype CS; Stekkerbreedte 16mm; 5/2-Wege-Magnetventil (K52W1014); Schuifafsluiter nominale diameter 50-400mm
CS02400
Magneetspoel Type CS; Stekkerbreedte 16mm; Spanning 24VDC
6-14423-0525
Apparaatcontactdoos; Stekkerbreedte 16mm; met ingebouwde gele LED en VDR; Spanning 24VAC/DC
A1N2I2-5-100-PI
Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie A1N; Zwischenflanschausführung; Gehäuse 1.4408; Schieberplatte 1.4401; weichdichtend EPDM; Packung PTFE-synthetisch/EPDM; Flanschnenndruck PN10; einseitig dichtend; Steuerdruck 5,5...8bar; Mediumstemperatur -5...+90 °C; vorbereitet für 2 induktive Endschalter M18; DN 100mm; Einbaulänge 50mm; Druckbereich 0...10bar
ABS40
Aufgebautes Steuerventil Serie ABS; passend für pneumatische Plattenschieber; 5/2-Wege Magnetventil; Einschraubdrosseln; Schalldämpfer; montiert auf Zylinder; Spulentyp CS; Steckerbreite 16mm; 5/2-Wege-Magnetventil (K52W1014); Schiebernennweite 50-400mm
CS02400
Magnetspule Typ CS; Steckerbreite 16mm; Spannung 24VDC
6-14423-0525
Gerätesteckdose; Steckerbreite 16mm; mit eingebauter LED-gelb und VDR; Spannung 24VAC/DC
Technische specificaties
| Drukbereik | 0...10 bar |
|---|---|
| DN | 100 mm |
| Inbouwlengte | 50 mm |
| Spanning | 24VDC |
| Drukbereik | 0...10 bar |
| DN | 100 mm |
| Inbouwlengte | 50 mm |
| Spanning | 24VDC |
| Uitvoering | Apparaatcontactdoos met ingebouwde gele LED en VDR |
| Merk | STASTO |
A1N2I2-5-100-PI-ABS40-CS02400-6-14423-0525
