SL001-14-4-BDA08024CS-C003-32-LV-2

Price:

59,30 €
2/2-veis magnetventil Serie SL001 Store
  1. Produkter
  2. Armaturer
  3. Magnetventiler for væsker og gasser
  4. 2/2-veis magnetventiler – direktstyrt
  5. 2/2-veis magnetventil Serie SL001
  6. SL001-14-4-BDA08024CS-C003-32-LV-2

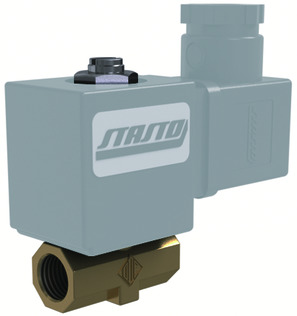

SL001-14-4-BDA08024CS-C003-32-LV-2
SL001-14-4-BDA08024CS-C003-32-6
SL001-14-4-BDA08024CS-C003-32-6
53,80 €
53,80 €
SL001-14-4-BDA08024DS-C003-32-6
SL001-14-4-BDA08024DS-C003-32-6
53,80 €
53,80 €

SL001-14-4-BDA08024CS-C003-32-LV-2

SL001-14-4
2/2-veis magnetventil Serie SL001; direktevirkende; NC; Hus, Føringsrør Messing; Tetning NBR; Medietemperatur -10...+90°C; Standardspole BDA; Støpselbredde 32mm; G 1/4"; DN 4mm; Trykk AC 0-6bar; Trykk DC 0-3bar; Byggelengde 37mm
BDA08024CS
Magnetspole Type BDA; Standard; Støpselbredde 32mm; Spenning 24VDC
C003-32-LV-2
Apparatkontakt; Støpselbredde 32mm; med innebygd LED-gul og VDR; Spenning 24VAC/DC

Skriv inn nr.: 84818099
Opprinnelsesland: Italia
Vekt: 0.25 kg
Kort varenummer:SL001144BDA08024CSC00332LV2
https://www.stasto.com/web/image/product.template/190454/image_1920?unique=c5de58b

SL001-14-4
2/2-potni magnetni ventil serija SL001; direktno krmiljenje; NC; telo, Vodilna cev medenina; tesnilo NBR; temperatura medija -10...+90°C; standardna tuljava BDA; širina vtiča 32mm; G 1/4"; DN 4mm; tlak AC 0-6bar; tlak DC 0-3bar; dolžina 37mm
BDA08024CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 24VDC
C003-32-LV-2
vtičnica; širina vtiča 32mm; z vgrajeno LED-rumeno in VDR; napetost 24VAC/DC

59,30 € 59.3 EUR 59,30 €

price on request

  • Innvendig gjenge
  • DN
  • Byggelengde
  • Støpselbredde
  • Spoletyper 2
  • Utførelse
  • Spenning
  • Spenningstype
  • Trykk AC
  • Trykk DC
  • Tetning
  • Spole
  • Medietemperatur
  • Godkjenning

Denne kombinasjonen eksisterer ikke.

Tilgjengelighet:
Kontakt oss
<<Abmessung>>
Innvendig gjenge G 1/4"
DN 4 mm
Byggelengde 37 mm
Types of construction
Støpselbredde 32 mm
<<Ausführung>>
Utførelse med innebygd LED-gul og VDR
Electrical figures
Spenning 24VDC
Spenningstype DC
<<Druck>>
Trykk AC 0...6 bar
Trykk DC 0...3 bar
<<Materialien>>
Tetning NBR
<<Eigenschaften>>
Spole BDA
Medietemperatur -10...+90 °C
Godkjenning CE
