Kuleventil med pneumatisk roterende aktuator Serie BAC4 Store
  1. Produkter
  2. Armaturer
  3. Kuleventiler – automatisk
  4. Kuleventiler – pneumatiske
  5. Kuleventil med pneumatisk roterende aktuator Serie BAC4
  6. BAC4-009-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01

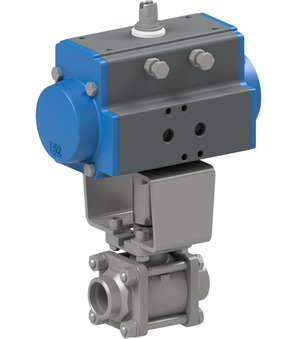

BAC4-009-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01

BAC4-009-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01

BAC4-009-SSTV-D0-ABS51-C001-03-C002-31-6
BAC4-009-SSTV-D0
Kugelhahn mit Druckluftdrehantrieb Serie BAC4; Anschweißenden; Gehäuse, Kugel 1.4401; Dichtungen PTFE-verstärkt/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Nennweite 50mm; Druckbereich 0-25bar; Einbaulänge 136mm; Antrieb PAD075
ABS51
Aufgebautes Steuerventil Serie ABS; NAMUR; Schalldämpfer; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD052-270
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-6
Gerätesteckdose; Steckerbreite 22mm; Standard; Spannung 0-250VAC/DC
EB0X01
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 831613; Kontaktmaterial Silber-Nickel; Gehäusematerial Kunststoff

Kugelhahn mit Druckluftdrehantrieb Serie BAC4
Kugelhahn mit Druckluftdrehantrieb Serie BAC4
Kugelhahn mit Druckluftdrehantrieb Serie BAC4
Skriv inn nr.: 84818081
Opprinnelsesland: Italia
Vekt: 8.028 kg
Kort varenummer: BAC4009SSTVD0ABS51C00103C002316EB0X01
https://www.stasto.com/web/image/product.template/220785/image_1920?unique=bcfc56d

BAC4-009-SSTV-D0-ABS51-C001-03-C002-31-6
BAC4-009-SSTV-D0
Kugelhahn mit Druckluftdrehantrieb Serie BAC4; Anschweißenden; Gehäuse, Kugel 1.4401; Dichtungen PTFE-verstärkt/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Nennweite 50mm; Druckbereich 0-25bar; Einbaulänge 136mm; Antrieb PAD075
ABS51
Aufgebautes Steuerventil Serie ABS; NAMUR; Schalldämpfer; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD052-270
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-6
Gerätesteckdose; Steckerbreite 22mm; Standard; Spannung 0-250VAC/DC
EB0X01
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 831613; Kontaktmaterial Silber-Nickel; Gehäusematerial Kunststoff

971,39 € 971.39 EUR 971,39 €

price on request

  • Sveisestusser
  • Monteringsgrensesnitt VDI/VDE 3845
  • Monteringsgrensesnitt 2 VDI/VDE 3845
  • Ventilgrensesnitt Namur
  • DN
  • Byggelengde
  • Funksjon
  • Støpselbredde
  • Brytertype
  • Utførelse
  • Spenning
  • Brytekapasitet
  • Trykkområde
  • Kontaktmateriale
  • Husmaterial
  • Spole
  • Aktuator

Denne kombinasjonen eksisterer ikke.

Tilgjengelighet:
Kontakt oss

Del

<<Abmessung>>
Sveisestusser 50 mm
Monteringsgrensesnitt VDI/VDE 3845 80x30x20
Monteringsgrensesnitt 2 VDI/VDE 3845 80x30x30
Ventilgrensesnitt Namur 1/4"
DN 50 mm
Byggelengde 136 mm
Types of construction
Støpselbredde 22
Brytertype Crouzet 831613
<<Ausführung>>
Utførelse Standard
Electrical figures
Spenning 24VDC / 48V/50-60Hz
Brytekapasitet 4A/250VAC-1A/24VDC
<<Druck>>
Trykkområde 0...25 bar
<<Materialien>>
Kontaktmateriale Sølv-nikkel
Husmaterial Plast
<<Eigenschaften>>
Spole C001
Aktuator PAD075
