Kuleventil med pneumatisk roterende aktuator Serie BAB1 Store
  1. Produkter
  2. Armaturer
  3. Kuleventiler – automatisk
  4. Kuleventiler – pneumatiske
  5. Kuleventil med pneumatisk roterende aktuator Serie BAB1
  6. BAB1-009-SSTV-D0-ABS54-PI06-C001-03-C002-31-LV-2

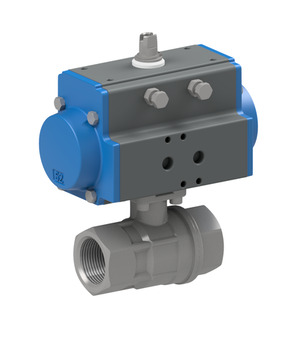

Kuleventil med pneumatisk roterende aktuator BAB1-009-SSTV-D0-ABS54-PI06-C001-03-C002-31-LV-2

Kuleventil med pneumatisk roterende aktuator BAB1-009-SSTV-D0-ABS54-PI06-C001-03-C002-31-LV-2

BAB1-009-SSTV-D0
Kuleventil med pneumatisk roterende aktuator Serie BAB1; Innvendig gjenge; Hus, Kule 1.4401; Tetninger PTFE/FKM; dobbeltvirkende aktuator; Styretrykk 5,5...8bar; Medietemperatur -20...+160°C; RP 2"; Nominell diameter 50mm; Trykkområde 0-40bar; Innbyggingslengde 135mm; Aktuator PAD052
ABS54-PI06
Oppbygd styreventil; Hastighetsregulering; passer for pneumatiske avstengningsspjeldventiler; Standardspole C001; Støpselbredde 22mm; 5/2-veis NAMUR-magnetventil (NM52W1S-PR); Aktuator PAD/PAS052-270; Slangetilkobling Push-in-kobling 6mm
C001-03
Magnetspole Type C001; Støpselbredde 22mm; Spenning 24VDC / 48V/50-60Hz
C002-31-LV-2
Apparatkontakt; Støpselbredde 22mm; med innebygd LED-gul og VDR; Spenning 24VAC/DC

Kugelhahn mit Druckluftdrehantrieb Serie BAB1
Kugelhahn mit Druckluftdrehantrieb Serie BAB1
Kugelhahn mit Druckluftdrehantrieb Serie BAB1
Skriv inn nr.: 84818081
Opprinnelsesland: Italia
Vekt: 4.59 kg
Kort varenummer: BAB1009SSTVD0ABS54PI06C00103C00231LV2
https://www.stasto.com/web/image/product.template/184799/image_1920?unique=bcfc56d

BAB1-009-SSTV-D0
Kugelhahn mit Druckluftdrehantrieb Serie BAB1; Innengewinde; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; RP 2"; Nennweite 50mm; Druckbereich 0-40bar; Einbaulänge 135mm; Antrieb PAD052
ABS54-PI06
Aufgebautes Steuerventil; Geschwindigkeitsregulierung; passend für pneumatische Absperrklappen; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD/PAS052-270; Schlauchanschluss Steckverschraubung 6mm
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-LV-2
Gerätesteckdose; Steckerbreite 22mm; mit eingebauter LED-gelb und VDR; Spannung 24VAC/DC

688,70 € 688.7 EUR 688,70 €

price on request

  • Monteringsgrensesnitt VDI/VDE 3845
  • Monteringsgrensesnitt 2 VDI/VDE 3845
  • Ventilgrensesnitt Namur
  • Innvendig gjenge
  • DN
  • Byggelengde
  • Støpselbredde
  • Brytertype
  • Utførelse
  • Spenning
  • Brytekapasitet
  • Trykkområde
  • Kontaktmateriale
  • Husmaterial
  • Spole
  • Aktuator

Denne kombinasjonen eksisterer ikke.

Tilgjengelighet:
Kontakt oss

Del

<<Abmessung>>
Innvendig gjenge RP 2"
DN 50 mm
Byggelengde 135 mm
Types of construction
Støpselbredde 22 mm
<<Ausführung>>
Utførelse med innebygd LED-gul og VDR
Electrical figures
Spenning 24VDC / 48V/50-60Hz
<<Druck>>
Trykkområde 0...40 bar
<<Eigenschaften>>
Spole C001
Aktuator PAD052
