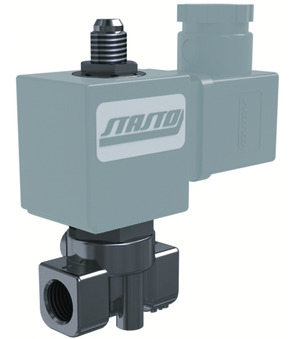

31L2A1V30-BDA08024CS-C003-31-CV20-6

31L2A1V30-BDA08024CS-C003-31-CV20-6

31L2A1V30
3/2-veis magnetventil Serie 31L; direktevirkende; NC; Hus Rustfritt stål 1.4401; Føringsrør Rustfritt stål ettstykke; Tetning FKM; Medietemperatur -10...+120°C; Standardspole BDA; Støpselbredde 32mm; G 1/4"; DN 3,0/2,5mm; Trykk AC/DC 0-5bar; Byggelengde 39mm
BDA08024CS
Magnetspole Type BDA; Standard; Støpselbredde 32mm; Spenning 24VDC
C003-31-CV20-6
Apparatkontakt; Støpselbredde 32mm; med innsprøytet PVC-kabel (2 m); Spenning 0...250VAC/DC

Skriv inn nr.: 84818099
Opprinnelsesland: Italia
Vekt: 0.44 kg
Kort varenummer: 31L2A1V30BDA08024CSC00331CV206
https://www.stasto.com/web/image/product.template/195812/image_1920?unique=eb38ccc

31L2A1V30
3/2-potni magnetni ventil serija 31L; direktno krmiljenje; NC; telo legirano jeklo 1.4401; Vodilna cev legirano jeklo enodelna; tesnilo FKM; temperatura medija -10...+120°C; standardna tuljava BDA; širina vtiča 32mm; G 1/4"; DN 3,0/2,5mm; tlak AC/DC 0-5bar; dolžina 39mm
BDA08024CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 24VDC
C003-31-CV20-6
vtičnica; širina vtiča 32mm; z vbrizganim PVC kablom (2 m); napetost 0...250VAC/DC

206,50 € 206.5 EUR 206,50 €

price on request

  • Innvendig gjenge
  • DN
  • Byggelengde
  • Støpselbredde
  • Utførelse
  • Spenning
  • Spenningstype
  • Trykk AC/DC
  • Tetning
  • Spole
  • Medietemperatur
  • Godkjenning

Denne kombinasjonen eksisterer ikke.

Tilgjengelighet:
Kontakt oss

Del

<<Abmessung>>
Innvendig gjenge G 1/4"
DN 3,0/2,5 mm
Byggelengde 39 mm
Types of construction
Støpselbredde 32 mm
<<Ausführung>>
Utførelse med innsprøytet PVC-kabel (2 m)
Electrical figures
Spenning 24VDC
Spenningstype DC
<<Druck>>
Trykk AC/DC 0...5 bar
<<Materialien>>
Tetning FKM
<<Eigenschaften>>
Spole BDA
Medietemperatur -10...+120 °C
Godkjenning CE
