2/2-veis magnetventil Serie 21L Store
  1. Produkter
  2. Armaturer
  3. Magnetventiler for væsker og gasser
  4. 2/2-veis magnetventiler – direktstyrt
  5. 2/2-veis magnetventil Serie 21L
  6. 21L1K1V25-BDA08024CS-C003-32-6

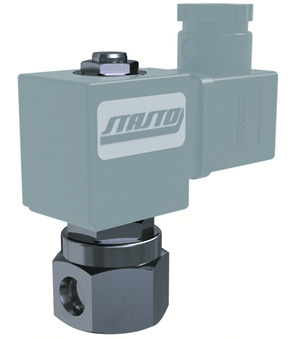

21L1K1V25-BDA08024CS-C003-32-6

21L1K1V25-BDA08024CS-C003-32-6

21L1K1V25
2/2-veis magnetventil Serie 21L; direktevirkende; NC; Hus Rustfritt stål 1.4401; Føringsrør Rustfritt stål ettstykke; Tetning FKM; Medietemperatur -10...+120°C; Standardspole BDA; Støpselbredde 32mm; G 1/8"; DN 2,5mm; Trykk AC 0-14bar; Trykk DC 0-9bar; Byggelengde 30mm
BDA08024CS
Magnetspole Type BDA; Standard; Støpselbredde 32mm; Spenning 24VDC
C003-32-6
Apparatkontakt; Støpselbredde 32mm; Standard; Spenning 0...250VAC/DC

Skriv inn nr.: 84818099
Opprinnelsesland: Italia
Vekt: 0.37 kg
Kort varenummer: 21L1K1V25BDA08024CSC003326
https://www.stasto.com/web/image/product.template/191409/image_1920?unique=0b4fc07

21L1K1V25
2/2-potni magnetni ventil serija 21L; direktno krmiljenje; NC; telo legirano jeklo 1.4401; Vodilna cev legirano jeklo enodelna; tesnilo FKM; temperatura medija -10...+120°C; standardna tuljava BDA; širina vtiča 32mm; G 1/8"; DN 2,5mm; tlak AC 0-14bar; tlak DC 0-9bar; dolžina 30mm
BDA08024CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 24VDC
C003-32-6
vtičnica; širina vtiča 32mm; Standard; napetost 0...250VAC/DC

160,90 € 160.9 EUR 160,90 €

price on request

  • Innvendig gjenge
  • DN
  • Byggelengde
  • Støpselbredde
  • Utførelse
  • Spenning
  • Spenningstype
  • Trykk AC
  • Trykk DC
  • Tetning
  • Spole
  • Medietemperatur
  • Godkjenning

Denne kombinasjonen eksisterer ikke.

Tilgjengelighet:
Kontakt oss

Del

<<Abmessung>>
Innvendig gjenge G 1/8"
DN 2,5 mm
Byggelengde 30 mm
Types of construction
Støpselbredde 32 mm
<<Ausführung>>
Utførelse Standard
Electrical figures
Spenning 24VDC
Spenningstype DC
<<Druck>>
Trykk AC 0...14 bar
Trykk DC 0...9 bar
<<Materialien>>
Tetning FKM
<<Eigenschaften>>
Spole BDA
Medietemperatur -10...+120 °C
Godkjenning CE
